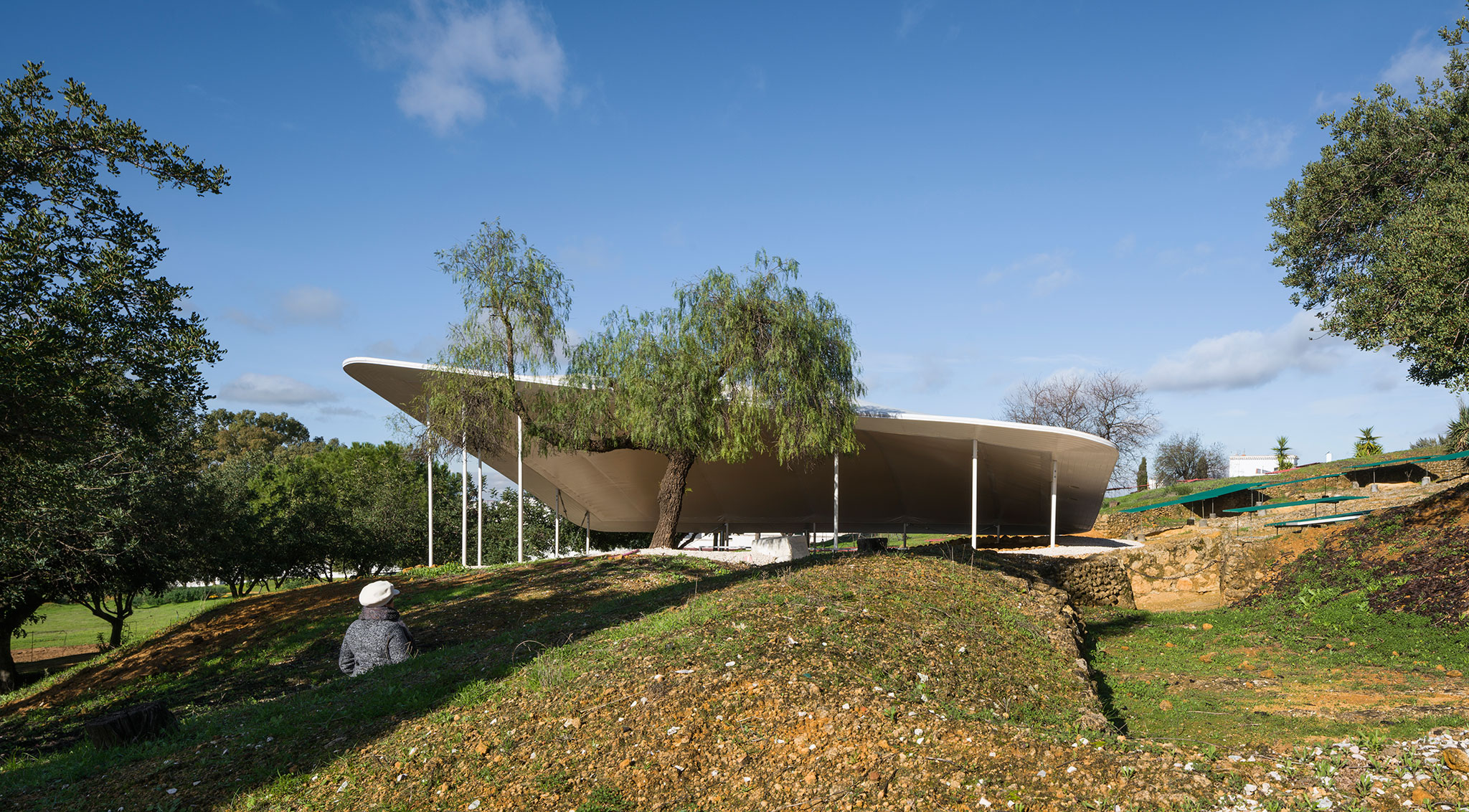

Cubierta para las Tumbas de Postumio y Tres Puertas por Nd_Arquitectos

Descripción del proyecto por Nd_Arquitectos

El templo se convirtió en una máquina sostenible…
El proyecto se ha realizado a partir de una ayuda para Proyectos de Excelencia del Plan Andaluz de Investigación, Desarrollo e Innovación, convocatoria 2021, auspiciada por la Junta de Andalucía, Consejería de Universidad, Investigación e Innovación, Secretaría General de Investigación e Innovación. También se ha contado con la inestimable colaboración del Conjunto Arqueológico de Carmona (Sevilla).

Actualmente, la Necrópolis de Carmona se configura como un recinto cerrado en donde coexisten naturaleza y restos arqueológicos organizados a partir de un viario peatonal que ordena el recorrido de los visitantes. La mayoría de las tumbas, de tamaños muy diversos, originalmente excavadas en la roca natural, se presentan abiertas, sin cubiertas, al borde de los diferentes caminos.

Las dos tumbas colindantes sobre las que se interviene (s. I d. C.) presentan configuraciones muy diferentes. La de Postumio se materializa a partir de un gran patio rehundido en la roca de unos 5,00 m, de 7,00 x 7,70 m², que da acceso a una única cámara, que presenta un volumen aproximado de 7,77 m³, donde se encuentran hornacinas para urnas y un enterramiento para inhumación. Se trata de una tumba visitable con intervenciones de restauración del año 2019. La tumba de Tres Puertas es de tipo hipogeo, colectiva, compuesta por tres cámaras dotadas de hornacinas para urnas cinerarias, con volúmenes próximos a los 3,00 m³ y con un pozo común de acceso. No cuenta con condiciones suficientes de accesibilidad para su difusión, aun compartiendo vía de acceso con la tumba de Postumio. La cámara derecha presenta problemas de estabilidad en la bóveda, así como una conexión directa mediante hueco en la roca con el espacio del patio de la tumba de Postumio.

Las tumbas pasarían inadvertidas en el paisaje salvo por la variación de topografía que se eleva en su posición generando un ligero montículo rodeado de árboles de diverso porte.
Por su propia configuración geométrica actual y por la naturaleza del terreno (roca calcarenita poco cementada, porosa y con tendencia a la disgregación) se plantean los siguientes problemas de conservación que poco a poco han ido medrando no solo los pocos restos pictóricos que quedaban sino también la propia geometría de las cámaras funerarias:

-Fenómenos de escorrentía y filtración de agua de lluvia.
-Altas condiciones de humedad relativa.
-Alta intensidad lumínica como consecuencia de una exposición solar excesiva.
-Concentración de CO2.

En función de las características de los elementos en los que se interviene y de las condiciones del lugar, para el proyecto, se plantean los siguientes objetivos:

-Puesta en valor del conjunto arqueológico en el que se interviene.
-Integración en el paisaje.
-Mejora de las condiciones de accesibilidad y de acceso a las tumbas.
-Interpretación de las preexistencias a partir de los nuevos elementos que se proyectan.
-Protección efectiva de las tumbas mediante procedimientos sostenibles, autosuficientes y reversibles.

A partir de los objetivos que se han descrito y del análisis realizado, se plantean las siguientes estrategias que guían a la solución que se propone:

-Se proyecta una cubierta omnímoda que cubre a las dos tumbas creando un conjunto único e integrado entre ambas. De altura y curvatura suficientes, destaca sólo lo necesario en el paisaje mostrándose como un trozo de topografía artificial que emerge para proteger y apoyar el contenido de las tumbas. La separación del suelo y los soportes perimetrales proporcionan a la cubierta carácter de templo que se relaciona con el paisaje, poniendo en valor el bien patrimonial.
-Se ha minimizado el efecto de los soportes fomentando la idea de espacio libre y, en todo caso, integrado en el entorno natural del yacimiento. De este modo, los soportes tocan el terreno con la mínima materia posible, evidenciando que la cubierta es una entidad independiente que surge del terreno.
-Se diseña un friso, resuelto con paneles de madera contrachapada, reducido a su mínima expresión como elemento de transición material y formal entre los soportes y la cubierta. Planteándose así, una transición suave entre el borde del conjunto y el techo de membrana. Su textura centrípeta contribuye a focalizar el interior.
-Así pues, el proyecto reflexiona sobre cómo debe ser un orden arquitectónico actual optimizado a efectos de producir el menor impacto medioambiental posible. Para ello reduce los soportes a su mínima expresión y convierte el friso en un elemento plano, casi un disco aerodinámico, que resuelve el encuentro con las dos capas de cobertura. La geometría elegida favorece la reducción de material fomentando a la vez la idea de templete que protege y singulariza el conjunto.
-Se incorpora un nuevo sistema de pasarelas reversibles que resuelven la accesibilidad a las dos tumbas y ponen en valor la interpretación de la tumba de Postumio. Bajo las pasarelas se resuelve el sistema de ventilación de las celdas a acondicionar.

Para materializar correctamente lo anterior, se desarrolla un proceso de optimización paramétrico basado en la simulación de:

-Geometría correcta a efectos de control solar que permita suficiente radiación en las estaciones frías y las bloquee por completo en las cálidas.
-Geometría de la cubierta optimizada a efectos de acciones externas (fundamentalmente viento y nieve) a partir del control de la geometría del perímetro, de la curvatura de los arcos que componen la malla de la cubierta y de la posición de los soportes.
-Espesor de la cámara de aire a efectos de controlar su efecto como motor térmico en el que se consigue aire en las mejores condiciones para el yacimiento.
-Reducción del impacto medioambiental en todo el ciclo de vida de la edificación imponiendo un sistema ligero, de rápido montaje, reversible, reciclable, con estrategias pasivas de acondicionamiento, con elementos activos de bajo consumo y autosuficiente con producción propia de energía.

La solución final se materializa, conforme a los modelos y planimetría desarrollados, a partir de los siguientes elementos que se han fabricado en taller de forma íntegra y se han montado en obra mediante uniones atornilladas, siendo un sistema completamente reversible:

01.Encuentro con el terreno natural compuesto por cajones de lastre resueltos con chapa de acero tipo S280GD de 3,0 mm de espesor en el fondo y de 4,00 mm de espesor en rigidizadores y laterales. Uniones soldadas en taller. Nudo de encuentro con estructura tipo CHS 80.3, s275 J0, unido a rigidizadores de 4,0 mm.
02.Estructura de cubierta compuesta por malla sinclástica de arcos de curvatura variable adaptada a un perímetro de 4 lados con geometría de borde de paraboloide hiperbólico resuelto con celosía tipo Warren reforzado. Soportes esbeltos rigidizados con cruces de estabilización. Toda la cubierta se resuelve con perfiles tubulares tipo CHS 70.3 S275 J0 y cables de alta resistencia tipo ∅12, 6x19+1 CF, 1770,0 n/mm2.
03.Doble envolvente de cobertura (cubierta y techo) resueltas con membrana textil 684 Polyplan All-In-One FR de SATTLER PRO-TEX, con trama y urdimbre de poliéster, recubierto de PVC por las dos caras. Con colores diferentes para cubierta y techo para conseguir una correcta integración con el entorno.
04.Friso perimetral de paneles de madera contrachapada de 15,0 mm con pintura apta para protección exterior conforme a CTE DB SE-M (filtro U.V. Alta resistencia al sol y la intemperie, impermeable y transpirable. Protección fungicida e insecticida).

La cubierta es realmente una máquina que integra un sistema de protección activa (basado en elementos de ventilación y extracción de aire) que mantiene las condiciones higrotérmicas de las tumbas en valores óptimos para su conservación. En la cámara de aire que se genera entre las dos capas de membrana que componen la cubierta, se integra un sistema de protección efectiva del yacimiento compuesto por:

05. Sistema de control ambiental pasivo a base de 4 equipos de ventilación en línea, dotado de sistemas de conducción de aire con compuertas todo-nada y compuertas de regulación de caudal, que permiten los siguientes trasvases de caudales: exterior-cámara de aire de la cubierta y cámara de la cubierta-interior de los hipogeos en sentido bidireccional. Sistema de monitorización a base de sondas domóticas open-source alimentadas, con lectura de Tª, Hr%, concentración de CO2 y presión atmosférica, con lectura cada 5 min, permitiendo la adaptación de los protocolos de ventilación en tiempo real a los valores de lectura de variables psicrométricas.

Como se ha indicado, el conjunto es autosuficiente gracias a la incorporación de un sistema de producción energética mediante planta fotovoltaica de autoconsumo con volcado a red propia del Conjunto Arqueológico de Carmona, con capacidad para cubrir la baja demanda energética de equipos instalados.

En función del proceso descrito, se ha conseguido un proyecto adaptado e integrado en el yacimiento, con mínima materialidad, industrializado, de rápido montaje, reversible, reciclable y autosuficiente desde el punto de vista energético. Con este planteamiento su impacto medioambiental se sitúa en valores inferiores a 100,0 KgCO2, equ.
