Sol y sombra. Pérgola Fotovoltaica por Ignacio Borrego Arquitectos
08/02/2022.
[MAD] España
metalocus, JAVIER ARIAS
metalocus, JAVIER ARIAS
El estudio con sede en Madrid Ignacio Borrego Arquitectos ha proyectado una estructura especial en la cubierta de un edificio madrileño. Una pérgola fotovoltaica que genera energía eléctrica para el autoconsumo de una oficina y además genera un espacio de sombra y abierto en la cubierta para sus empleados.
Una de las ventajas de la estructura es que es desmontable y además reduce el recalentamiento de la cubierta en el duro verano madrileño.
Una de las ventajas de la estructura es que es desmontable y además reduce el recalentamiento de la cubierta en el duro verano madrileño.

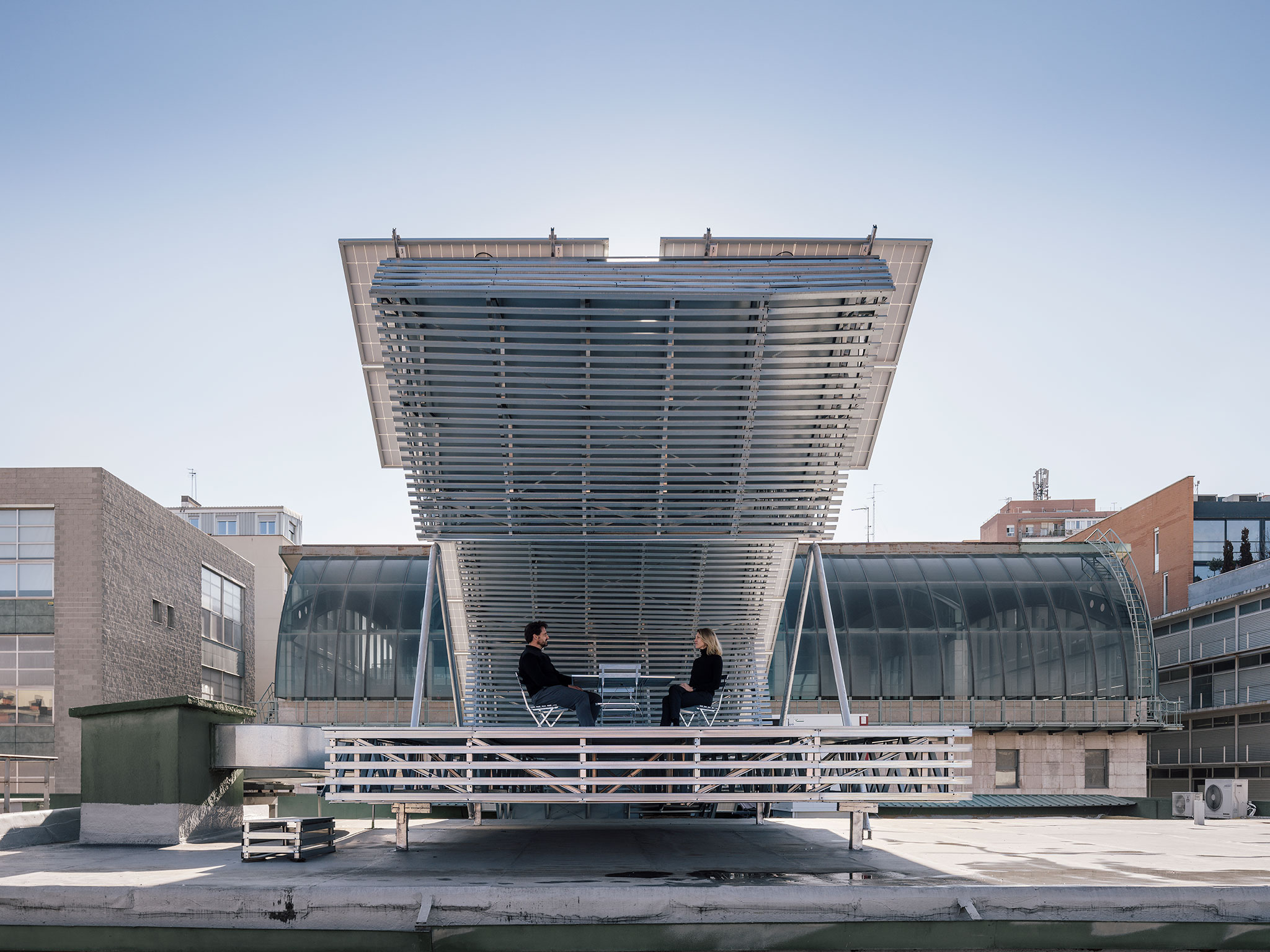

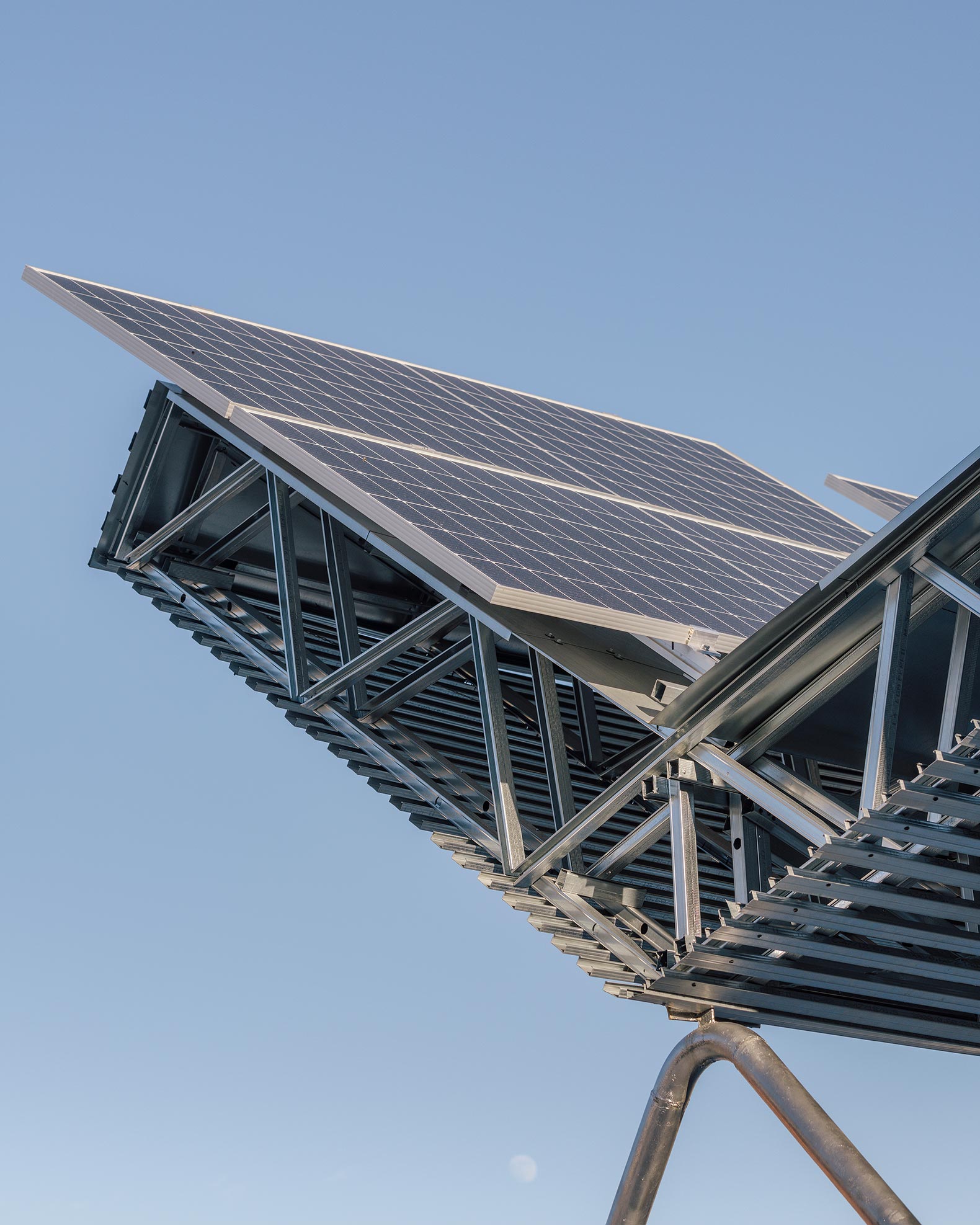

Pérgola Fotovoltaica por Ignacio Borrego Arquitectos. Fotografía por Igancio Borrego.

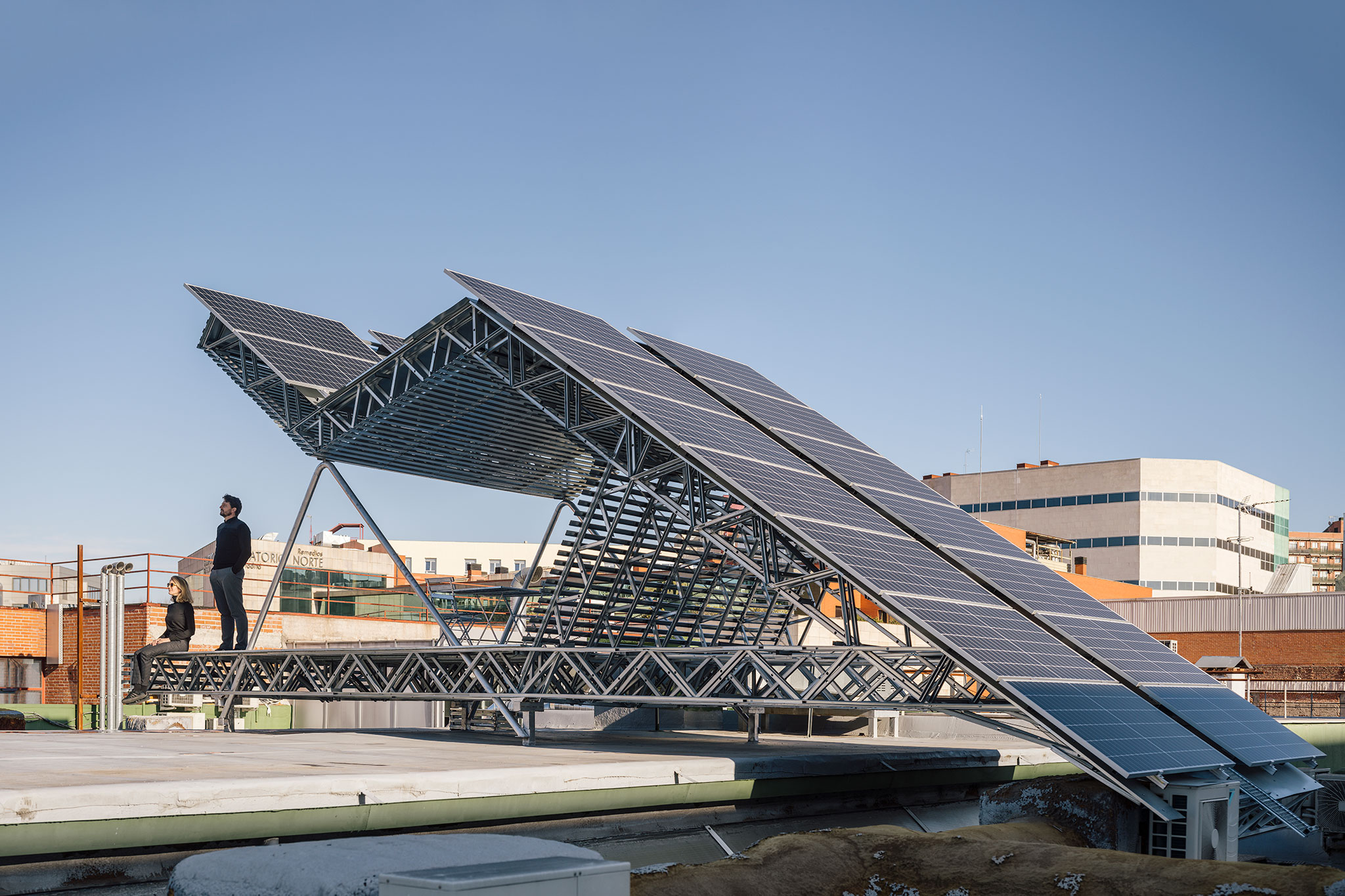

Pérgola Fotovoltaica por Ignacio Borrego Arquitectos. Fotografía por Imagen Subliminal

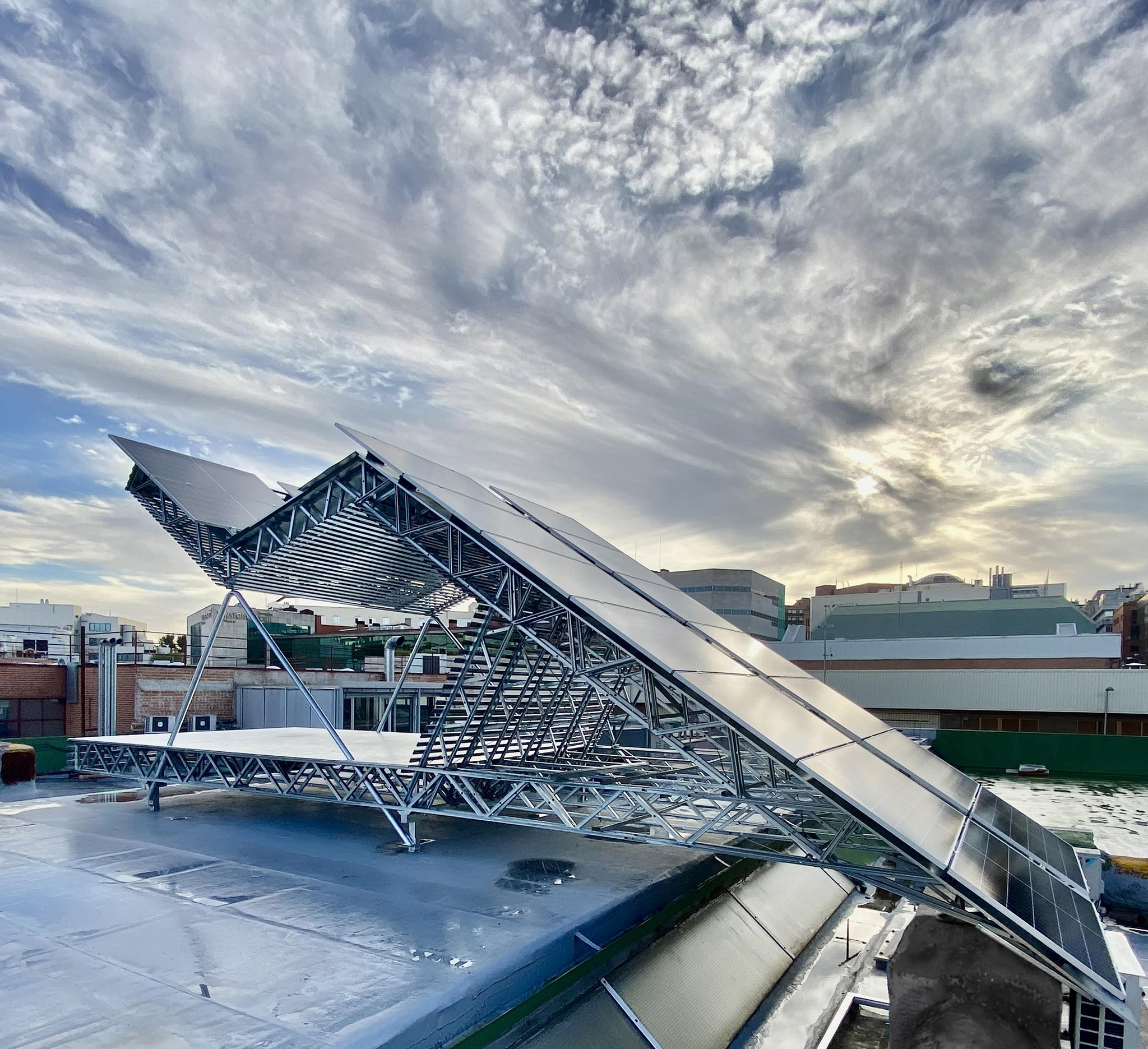

Pérgola Fotovoltaica por Ignacio Borrego Arquitectos. Fotografía por Imagen Subliminal

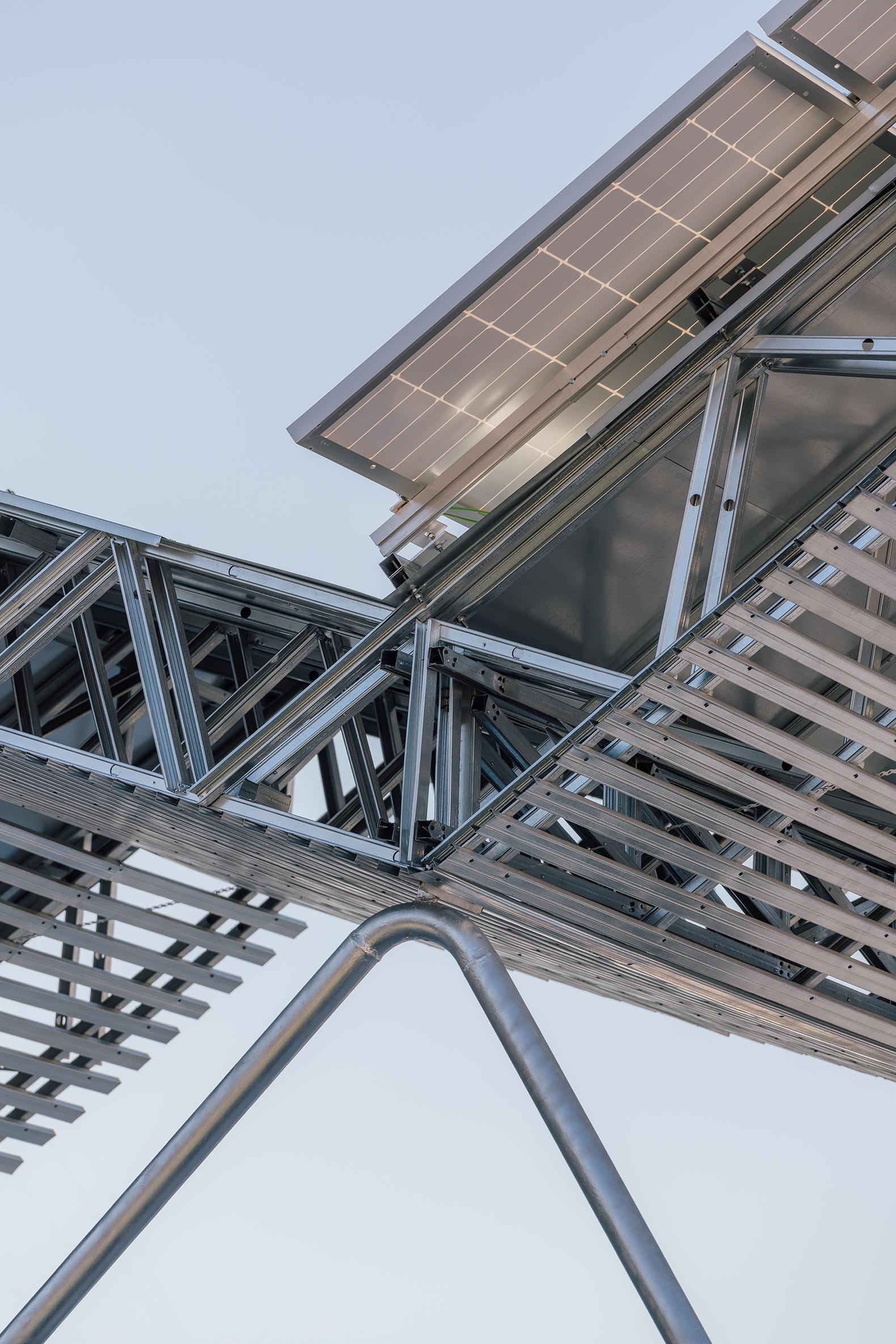

Pérgola Fotovoltaica por Ignacio Borrego Arquitectos. Fotografía por Imagen Subliminal

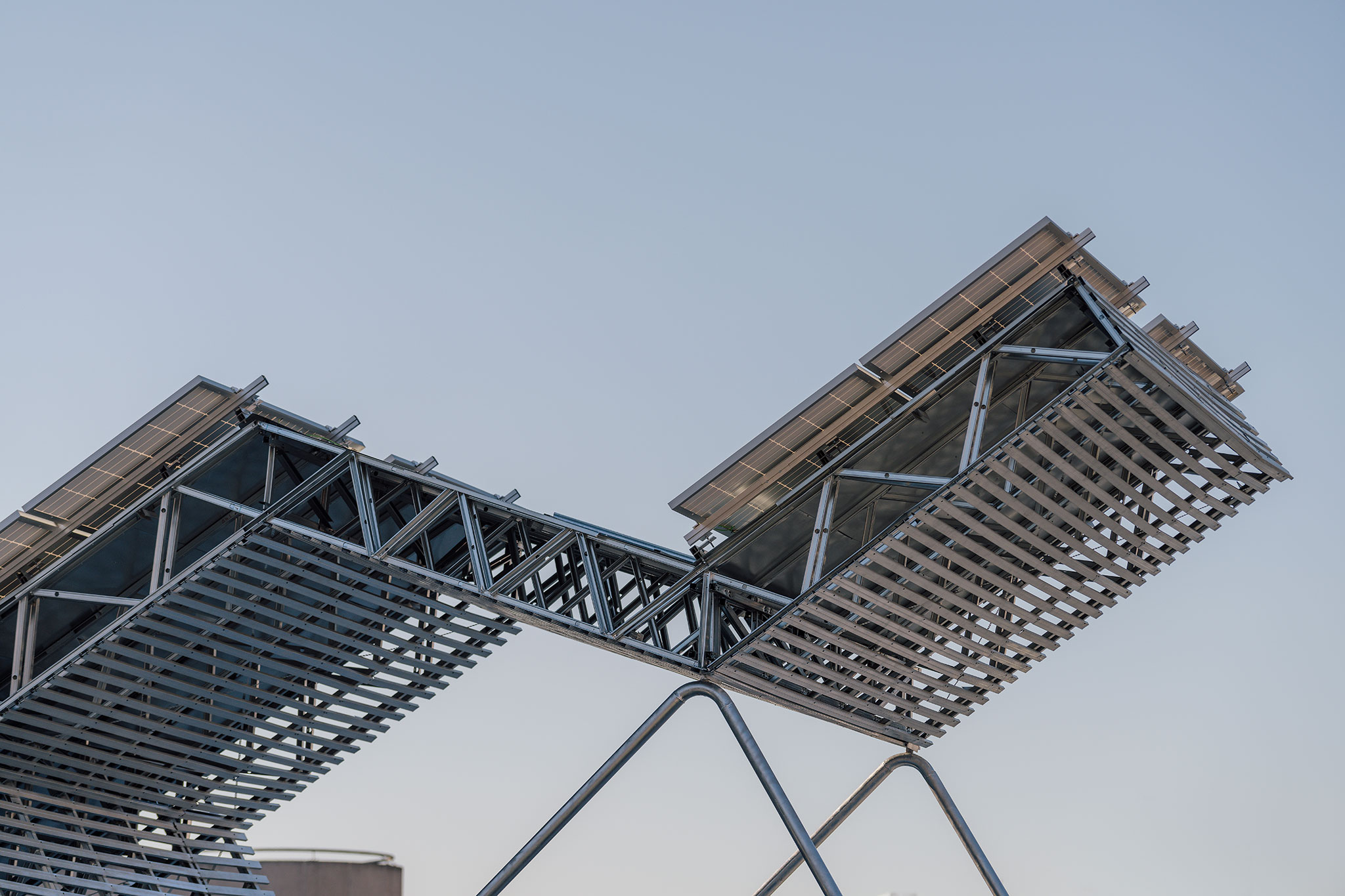

Pérgola Fotovoltaica por Ignacio Borrego Arquitectos. Fotografía por Imagen Subliminal

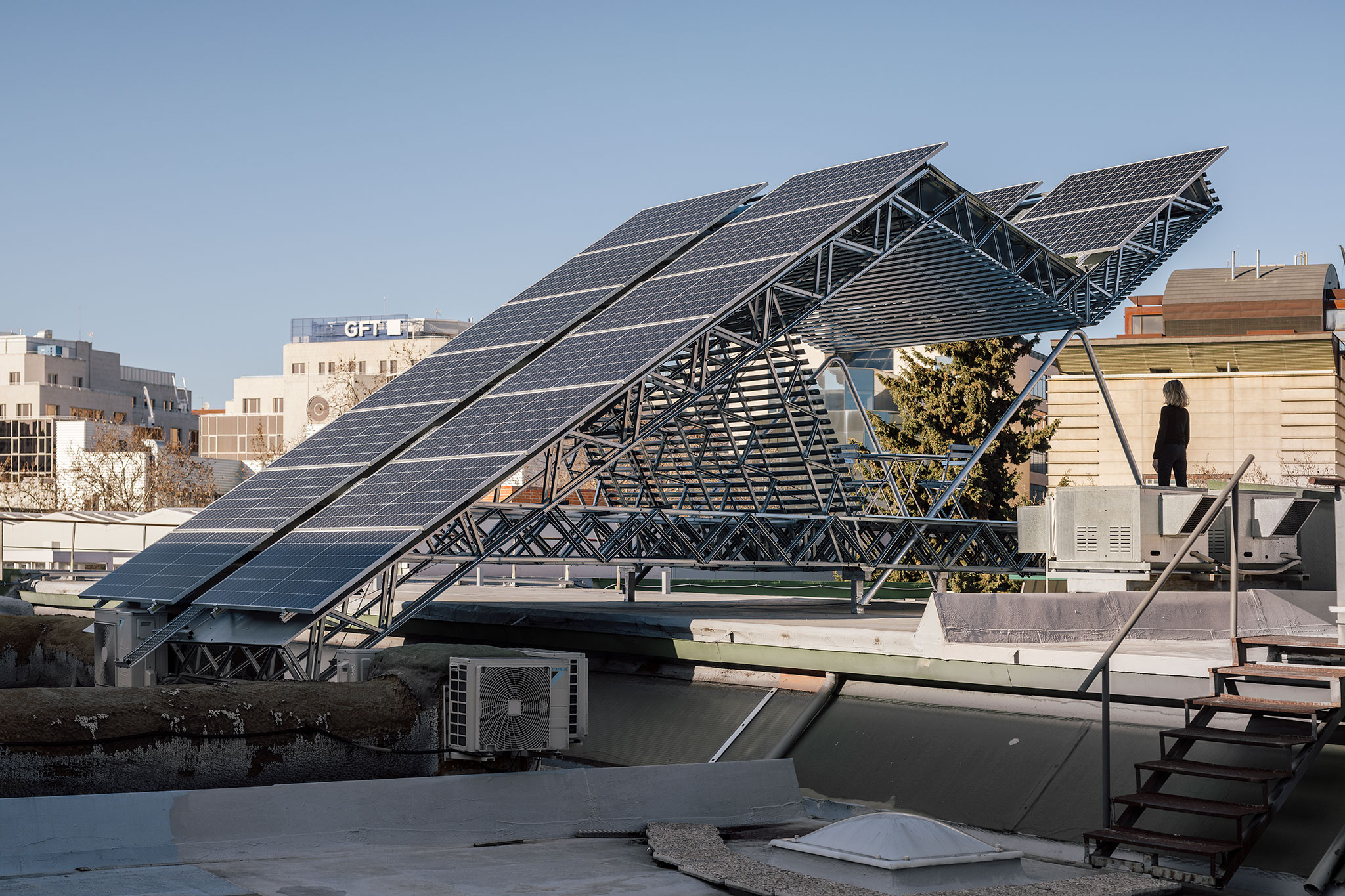

Pérgola Fotovoltaica por Ignacio Borrego Arquitectos. Fotografía por Imagen Subliminal

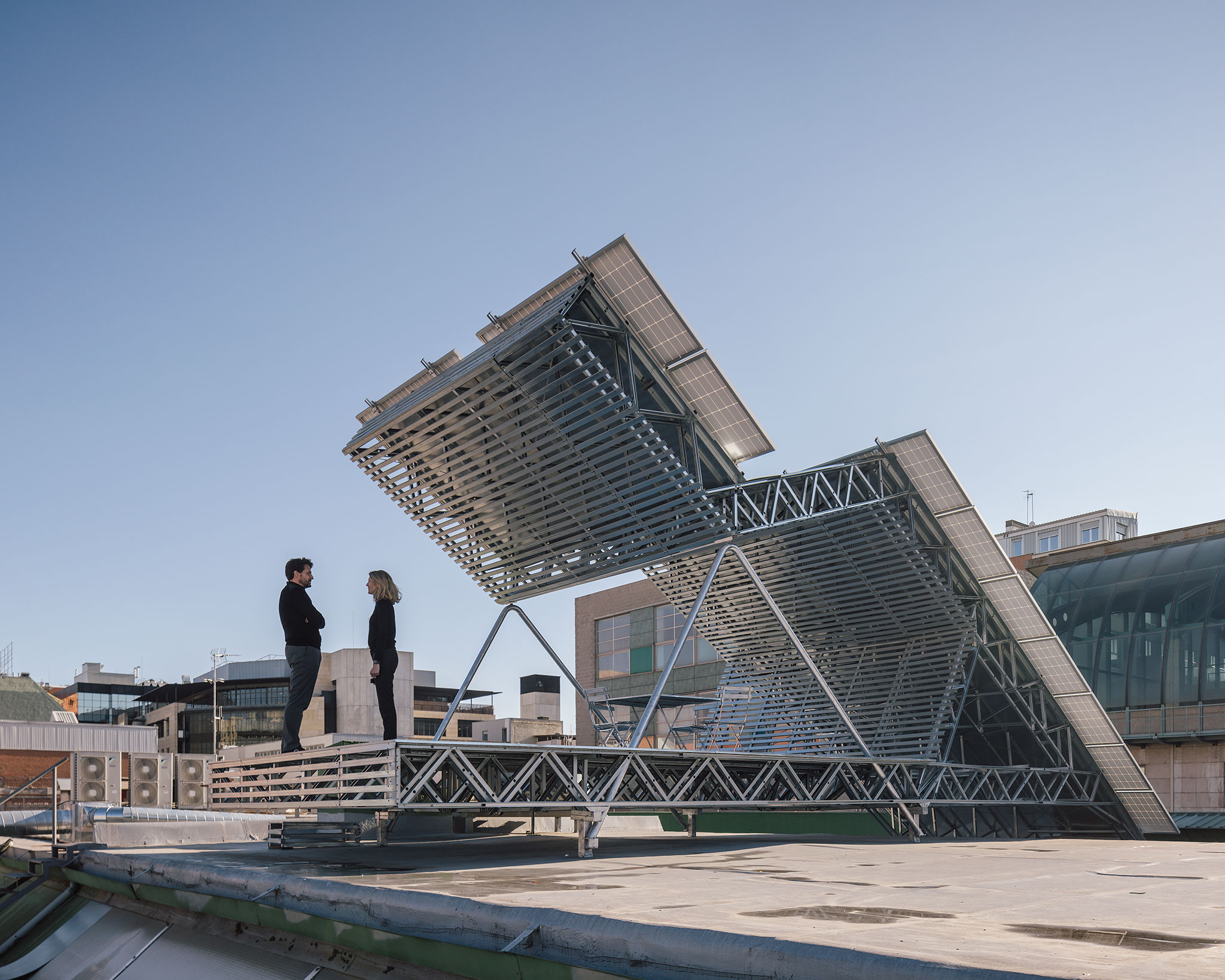

Pérgola Fotovoltaica por Ignacio Borrego Arquitectos. Fotografía por Imagen Subliminal

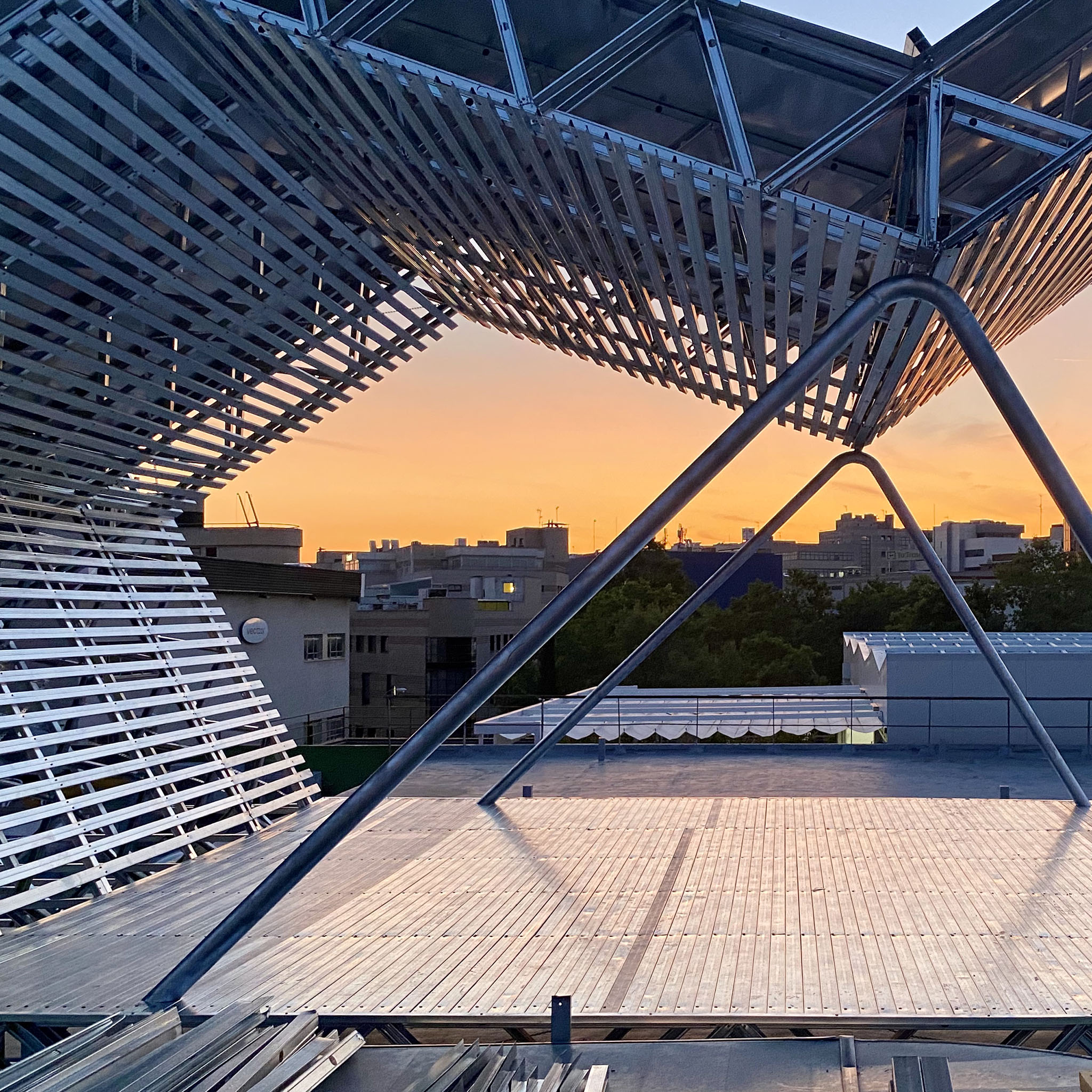

Pérgola Fotovoltaica por Ignacio Borrego Arquitectos. Fotografía por Imagen Subliminal
Pérgola Fotovoltaica por Ignacio Borrego Arquitectos. Fotografía por Imagen Subliminal
Pérgola Fotovoltaica por Ignacio Borrego Arquitectos. Fotografía por Imagen Subliminal
Pérgola Fotovoltaica por Ignacio Borrego Arquitectos. Fotografía por Imagen Subliminal
Pérgola Fotovoltaica por Ignacio Borrego Arquitectos. Fotografía por Imagen Subliminal
Pérgola Fotovoltaica por Ignacio Borrego Arquitectos. Fotografía por Igancio Borrego.
Diagrama. Pérgola Fotovoltaica por Ignacio Borrego Arquitectos.
Diagrama. Pérgola Fotovoltaica por Ignacio Borrego Arquitectos.
Plan. Pérgola Fotovoltaica por Ignacio Borrego Arquitectos.
Sección. Pérgola Fotovoltaica por Ignacio Borrego Arquitectos.
Sección. Pérgola Fotovoltaica por Ignacio Borrego Arquitectos.
Ignacio Borrego Arquitectos proyecto la estructura apoyándose sobre los únicos cuatro puntos posibles, con una estructura de tubos circulares de acero de 70mm, sobre los que se levanta el resto de la estructura con perfilería ligera atornillada in situ y montada sin necesidad de ningún medio auxiliar.
El conjunto es reversible. Todos los encuentros son desatornillables y fue montado directamente por los autores del proyecto.
El conjunto es reversible. Todos los encuentros son desatornillables y fue montado directamente por los autores del proyecto.
Descripción del proyecto por Ignacio Borrego Arquitectos
Sol y sombra. La pérgola fotovoltaica es una estructura de soporte de paneles solares que generan energía eléctrica para el autoconsumo de una oficina y al mismo tiempo da sombra a un espacio de descanso al aire libre para sus empleados. Adicionalmente se reduce el recalentamiento de la cubierta.
La estructura se apoya sobre los únicos cuatro puntos posibles que había previstos en la cubierta para futuras instalaciones y está realizada con perfiles ligeros de acero galvanizado para tabiques de cartón-yeso atornillados.
Para el montaje de la estructura ha sido necesaria la soldadura de dos tubos circulares curvados de 70mm de acero que soportan el esfuerzo del viento y trasladan las cargas a los cuatro puntos de apoyo. El resto de la estructura es perfilería ligera atornillada in situ y montada sin necesidad de ningún medio auxiliar.
El conjunto es reversible. Todos los encuentros son desatornillables.
El mobiliario interior de la pérgola está también realizado con la misma perfilería y muebles reciclados.
Más información
Arquitectos
Ignacio Borrego Arquitectos (Ignacio Borrego, Federica Masia, Federico Arca Sedda).
Equipo de proyecto
Estructura.- Ignacio Borrego Arquitectos.
Instalación solar.- Lodeal Energía.
Instalación solar.- Lodeal Energía.
Promotor
Tasvalor.
Construction
Ignacio Borrego Arquitectos (Ignacio Borrego, Federica Masia, Federico Arca Sedda, Gonzálo Rvera, Héctor Turuhpial y Jonander Rodríguez).
Superficie / dimensiones
Huella.- 55m².
Zona de sombra.- 25m².
Peso.- 57kg/m².
Potencia instalada.- 8,19 kWp
Zona de sombra.- 25m².
Peso.- 57kg/m².
Potencia instalada.- 8,19 kWp
Fechas
Montaje.- 2021.
Presupuesto
12.500,00 €
Fotografía
Imagen Subliminal (Miguel de Guzman + Rocio Romero).
