UAD aplica técnicas de construcción contemporáneas, intentando dialogar con el paisaje y las características de la ciudad mientras se da una respuesta al programa de funciones de los juegos. En el terreno se configuran cinco terrazas que responden a los cambios de pendiente de esta zona montañosa, y en cuya realización se ha tenido especial atención a la protección del medioambiente.
Las zonas de los juegos están conectadas a través de la plataforma del segundo nivel para facilitar el movimiento de las personas. El gimnasio de tiro tiene un plano cuadrado y un volumen enorme. Las persianas de 300 mm x 520 mm son una característica destacable, teniendo un total de quince ángulos de rotación automatizada.
Los patrones de la persiana, junto al inteligente uso de la luz natural, ayuda a la estrategia verde y de bajo impacto medioambiental. En el futuro, se plantean diferentes usos para las instalaciones, intentando sacar el máximo partido a un proyecto para que no quede en desuso una vez finalicen los Juegos Asiáticos.
Centro deportivo Fuyang Yinhu por UAD. Fotografía por Zhao Qiang.
Centro deportivo Fuyang Yinhu por UAD. Fotografía por Zhao Qiang.
Descripción del proyecto por UAD
A menos de 100 días antes de la apertura de los Juegos Asiáticos de Hangzhou, el Centro Deportivo Fuyang Yinhu está listo para la llegada de los Juegos Asiáticos, la operación sostenible después de los Juegos y la evaluación de todos los ámbitos de la vida.
El equipo de proyecto del Instituto de Investigación y Diseño Arquitectónico de la Universidad de Zhejiang se adhiere al concepto de diseño de «realizar Juegos Asiáticos ecológicos a través de medios económicos y construir Juegos Asiáticos culturales a través de medios de baja tecnología». Sobre la base de respetar los requisitos tecnológicos de los deportes profesionales, combinándolos con la intención del paisaje con las características de Fuyang, además de adoptar una forma simple, un diseño espacial compacto, materiales de construcción ecológicos, medios de construcción de baja tecnología e instalaciones sostenibles para el proyecto, las instalaciones de competición (sitios) se diseñan para tiro, tiro con arco y pentatlón moderno durante los Juegos Asiáticos, con el objetivo de implementar con éxito el propósito de celebración de «verde, inteligencia, concisión y civilización» de los Juegos Asiáticos.
Con un terreno de 275.182 m² y una superficie construida de 82.360,35 m², este proyecto es una de las 12 sedes de nueva construcción para los XIX Juegos Asiáticos de 2023. En ese momento, se celebraron los tres grandes eventos de tiro, tiro con arco y pentatlón moderno de la Los Juegos Asiáticos se llevarán a cabo aquí.
Centro deportivo Fuyang Yinhu por UAD. Fotografía por Zhao Qiang.
Percibiendo el paisaje
El sitio está rodeado de montañas al oeste y al norte, bordeado por agua al sur y conectado con la ciudad al este. De pie en el centro del sitio, el lugar está rodeado de montañas, lo que recuerda a las personas las montañas distantes y las aguas cercanas a lo largo del río Fuchun, la percepción natural de Su Shi de «montañas distantes, nubes caóticas y lugares verdes», y los sentimientos de Huang Gongwang. plasmado en su Vivienda en las montañas Fuchun de «donde eres feliz, no sabes cómo arreglarlo». Huang Gongwang convirtió su pensamiento sobre la filosofía y la literatura en la interacción entre rocas, arenas y nubes. Y lo más importante en la vida no es la carrera y la riqueza, sino el autocultivo, y el ocio y la calma de cuidar las montañas y las aguas y fundirnos con la naturaleza.
Por lo tanto, el programa considera cómo aplicar técnicas de construcción contemporáneas para crear un estadio deportivo diversificado y compuesto, cómo volver al origen del lugar y congeniar con el paisaje mientras se satisfacen las funciones de la competencia, para luego percibirlo e interpretarlo, así como cómo transmitir el sabor de Hangzhou y las características de Fuyang a los atletas y entrenadores de los países participantes.
Centro deportivo Fuyang Yinhu por UAD. Fotografía por Zhao Qiang.
Deducción moderna

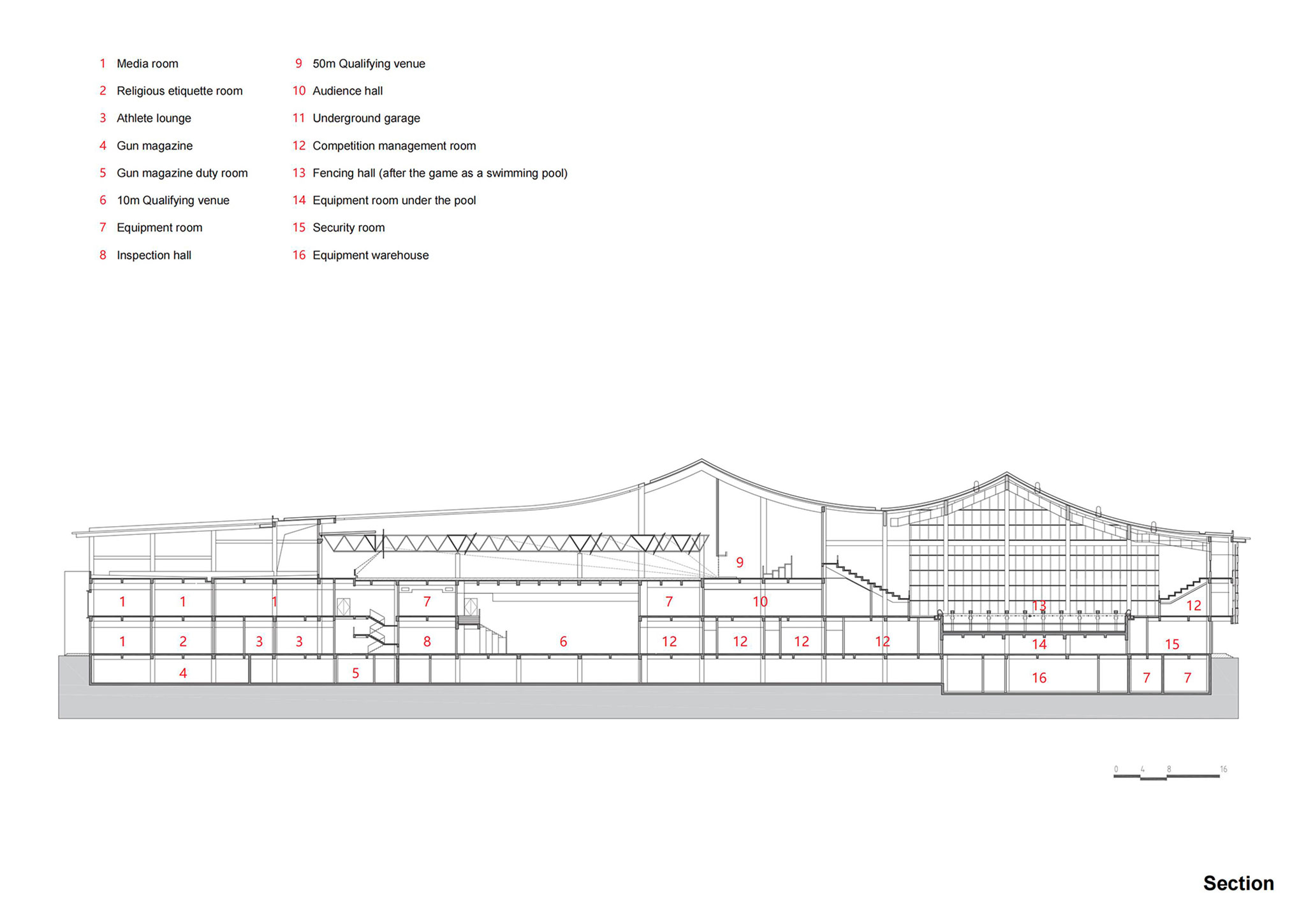

En el sitio, se configuran 5 terrazas en alzado para responder a los cambios de elevación de la zona montañosa, considerando plenamente la protección del entorno natural de las montañas, reduciendo la excavación de la montaña y equilibrando el movimiento de tierra interno. Los tres eventos de competencia están conectados de manera eficiente a través de la plataforma del segundo piso para organizar razonablemente el flujo de personas; las zonas para la competición clasificatoria de 10 m, la competición clasificatoria de 25 m, la competición clasificatoria de 50 m y la competición final de la competición de tiro están distribuidas verticalmente, y las funciones comunes de los tres eventos están dispuestas centralmente en el centro de prensa y seguridad para utilizar el sitio de forma intensiva y eficiente.
En términos de paisaje, el gimnasio de tiro tiene un plano cuadrado y un volumen enorme. El modelado arquitectónico adopta la conexión de techos inclinados de varias secciones, se ajusta a las montañas circundantes, disipa el volumen del edificio e integra los edificios con la naturaleza; y en cuanto al diseño de la fachada, la vivienda en las Montañas Fuchun se deduce de forma moderna por medios paramétricos y técnicas pixeladas, completando un proceso que va desde la abstracción a la figuración y expresando la abstracción por la figuración.
Centro deportivo Fuyang Yinhu por UAD. Fotografía por Zhao Qiang.
En cuanto a la superficie, el edificio abandona técnicas paramétricas de alta tecnología como la mecanización, la inteligencia y la informatización, y adopta componentes estándar modulares y de bajo costo para realizarlos con baja tecnología. En términos de diseño, se utilizan persianas de 300 mm x 520 mm como módulos de unidad. A través de la rotación de más de 37.000 módulos de unidad en diferentes ángulos, el paisaje natural a lo largo del río Fuchun se esboza nuevamente en un modo de eje giratorio simple y de baja tecnología, que presenta «las persianas como pincel y la luz del sol como tinta».
En términos de construcción, el ángulo de rotación de la persiana de la unidad está controlado por los engranajes en la parte inferior de la persiana. Cada engranaje se moldea y produce con un módulo mínimo de 5°, y los ángulos de rotación del obturador están limitados de 15° a 85°, y se dividen en 15°, 20°, 25°, 30°, 35°, 40°, 45°, 50°, 55°, 60°, 65°, 70°, 75°, 80° y 85°, un total de 15 ángulos. Cuanto menor sea el módulo de ángulo, mayor será el número de unidades, mayor será la cantidad de píxeles y la intención del paisaje se vuelve más clara. Durante la construcción, el ángulo del eje giratorio se puede controlar con precisión para instalarlo en su lugar solo de acuerdo con el ángulo de la persiana que se muestra en la figura. A través de estos 15 ángulos de rotación de persianas simples, se pueden expresar efectos de patrones complejos con la ayuda de la luz solar.
Centro deportivo Fuyang Yinhu por UAD. Fotografía por Zhao Qiang.
Iluminando la naturaleza
La llamada iluminación de la naturaleza se origina en la fase «aprender de la naturaleza», lo que significa no solo imitar la naturaleza, sino también tomar la luz natural como maestra, imitar los cambios de luz y sombra, y luego aplicar los cambios de luz y sombra para reinterpretar la naturaleza de forma sencilla y natural.
La superficie que cambia con los cambios de luz cuenta una historia de luz. Cuando sale el sol y el humo se disipa, la fachada del edificio se despliega gradualmente y las sombras disminuyen gradualmente; al mediodía, la luz del sol brilla directamente sobre la cima de la montaña, los muros cortina y las persianas contrastan fuertemente, y las montañas distantes y las aguas cercanas se presentan claramente; al atardecer, las montañas distantes, los barcos, los árboles centenarios y todos los aspectos del paisaje de Fuchun desaparecen lentamente en la superficie arquitectónica; y por la noche, un hermoso paisaje de Fuchun se desplegará lentamente de nuevo bajo la influencia de los focos. El tiempo es siempre lo más preciado, ya que el sol gira, las sombras se mueven y todo florece; y las sombras de las persianas registran silenciosamente las huellas del paso del tiempo.
El edificio utiliza inteligentemente la luz natural para reproducir el paisaje de Fuchun con el brillo del sol y la luna y la alternancia de las cuatro estaciones.
Centro deportivo Fuyang Yinhu por UAD. Fotografía por Zhao Qiang.
Funcionamiento continuo
La gran mayoría de los estadios y gimnasios competitivos a menudo se invierte mucho pero rara vez se usan, especialmente aquellos que cuentan con un fuerte profesionalismo, una audiencia pequeña y un alto nivel de competencia como el Centro Deportivo Yinhu.
Este proyecto se adhiere a la estrategia de diseño verde y bajo en carbono, demolición y construcción rápidas y reutilización de componentes. En cuanto al espacio de uso, la selección de estructuras y las instalaciones de construcción, consideran plenamente la posibilidad de utilizar varios escenarios después de las competiciones, por ejemplo, el centro de noticias y seguridad, las salas auxiliares, los establos, etc., toman una gran cantidad de estructuras de acero reciclable como estructuras principales; la tribuna de espectadores adopta una temporal en estructura de acero, que es conveniente para la demolición después de los Juegos; y los sitios de competencia se transforman en lugares para deportes masivos como natación, baloncesto, bádminton y tenis de mesa con mayor participación pública, volviendo a la gente y manteniendo una operación sostenible.
El proyecto toma la intención del paisaje como modelo, la persiana como pincel y la luz del sol como tinta, y vuelve a exponer, adopta, imita, expresa e interpreta la naturaleza en el paisaje natural. A través de pinceladas, técnicas y construcciones, redibujar la imagen del paisaje de Jiangnan como la Vivienda en las montañas de Fuchun es una especie de transmisión cultural, que transmite el encanto de la cultura de Hangzhou y las características del paisaje de Fuyang al mundo.
