Casa North Face por Nodo17
27/06/2016.
[El Escorial - Madrid] España.
metalocus, ÁLVARO LAMAS
metalocus, ÁLVARO LAMAS
Esta casa de la Sierra de Madrid utiliza los escombros de una edificación preexistente para formar un muro sólido que la protege de los vientos predominantes.

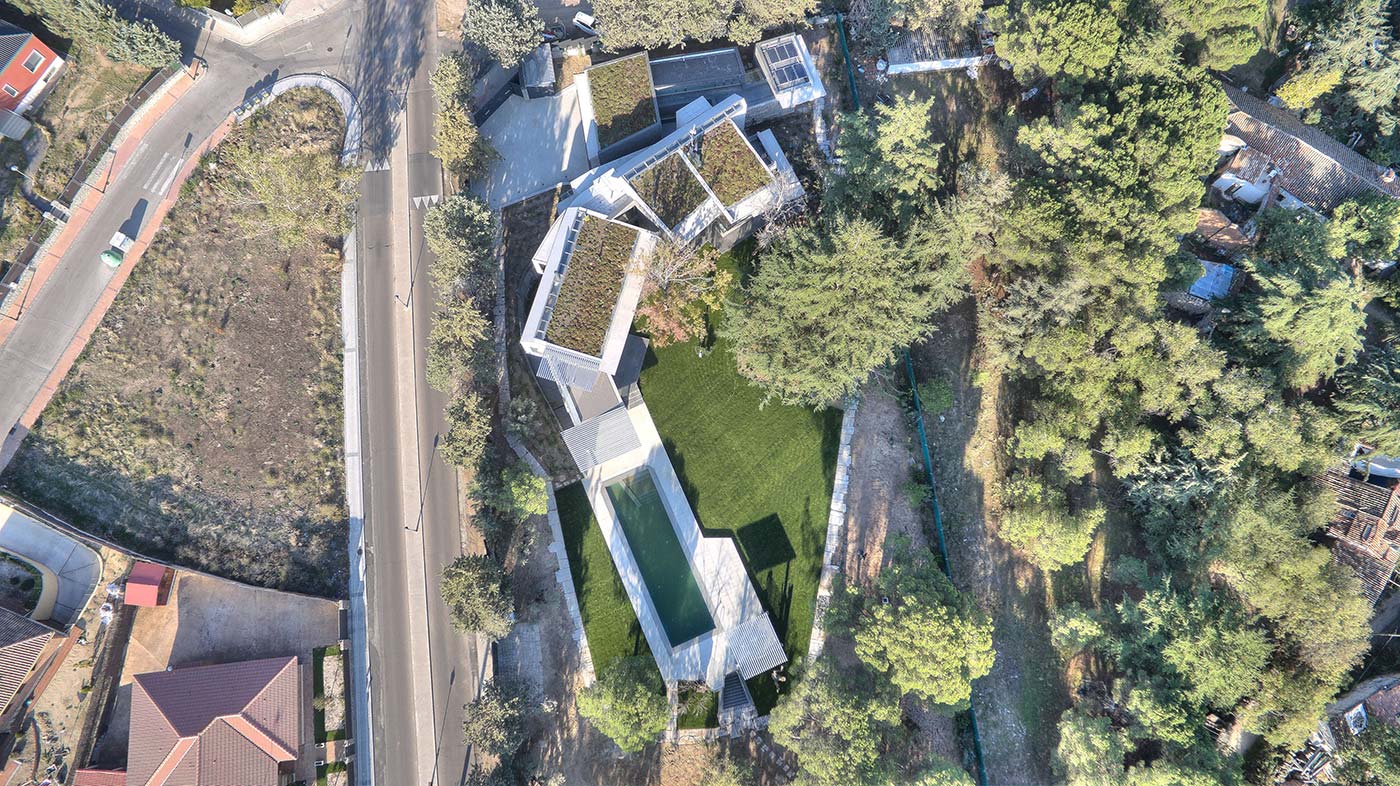

Vista aérea. Casa North Face por Nodo17. Fotografía © Pablo Cruz.

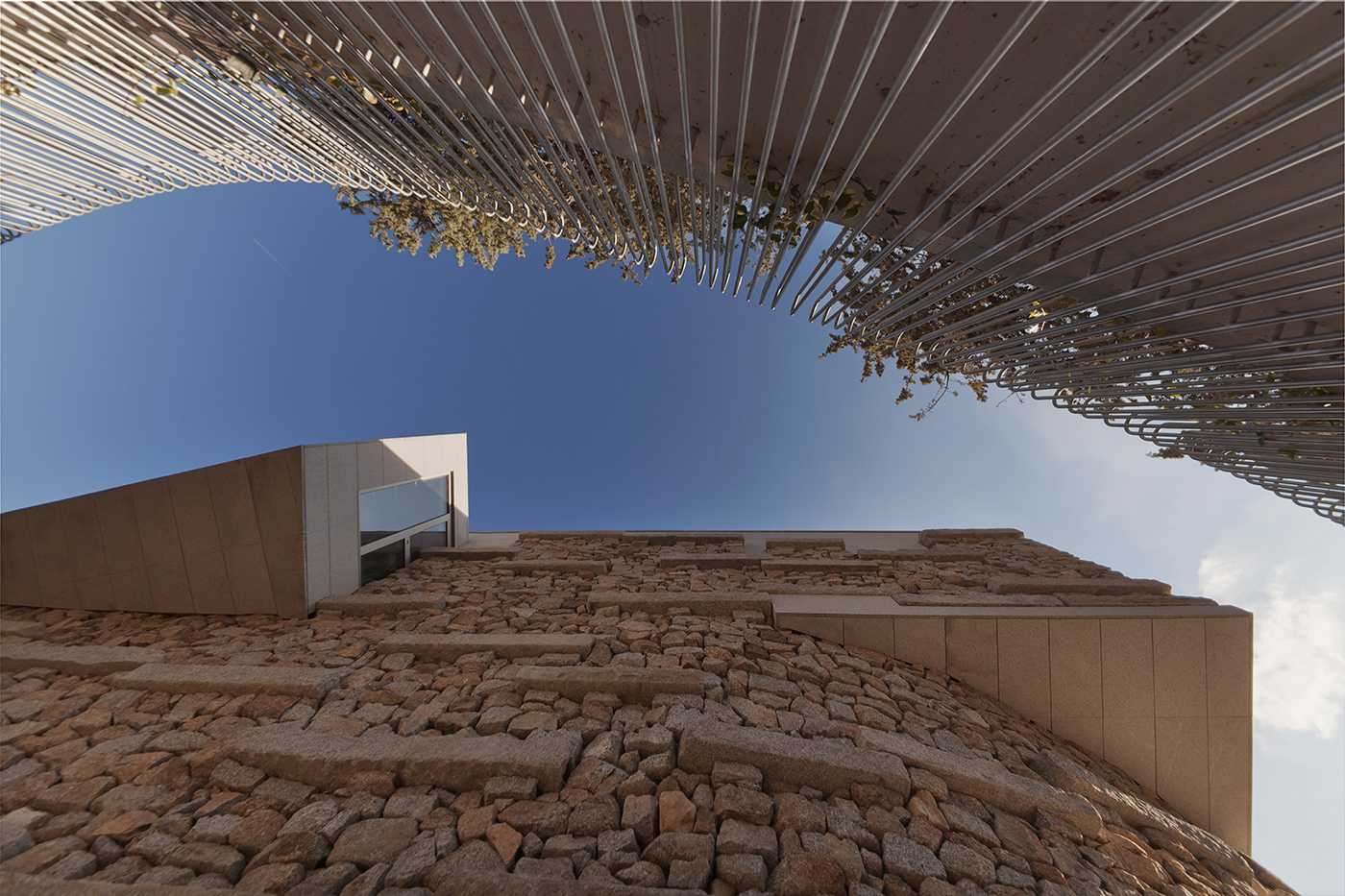

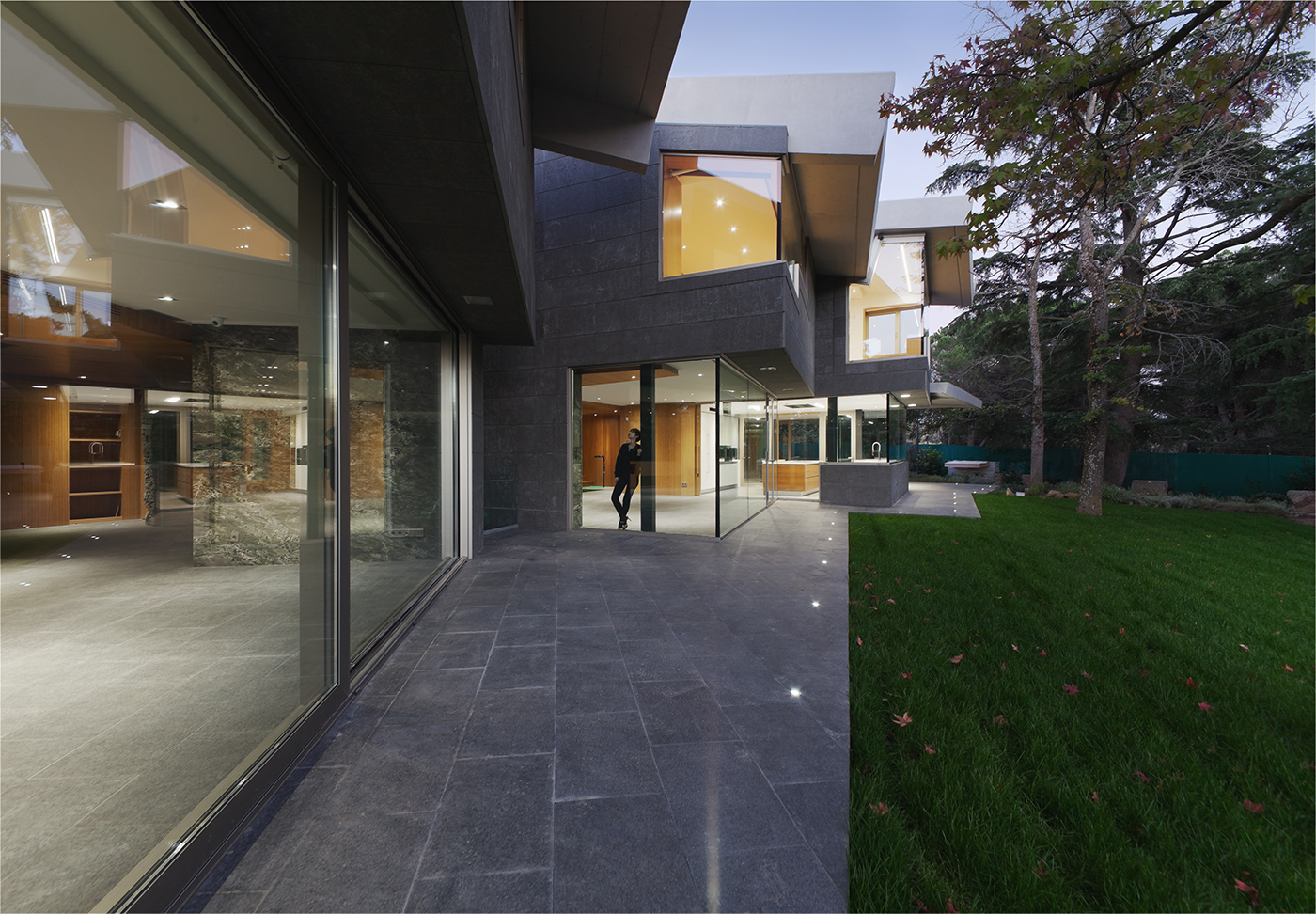

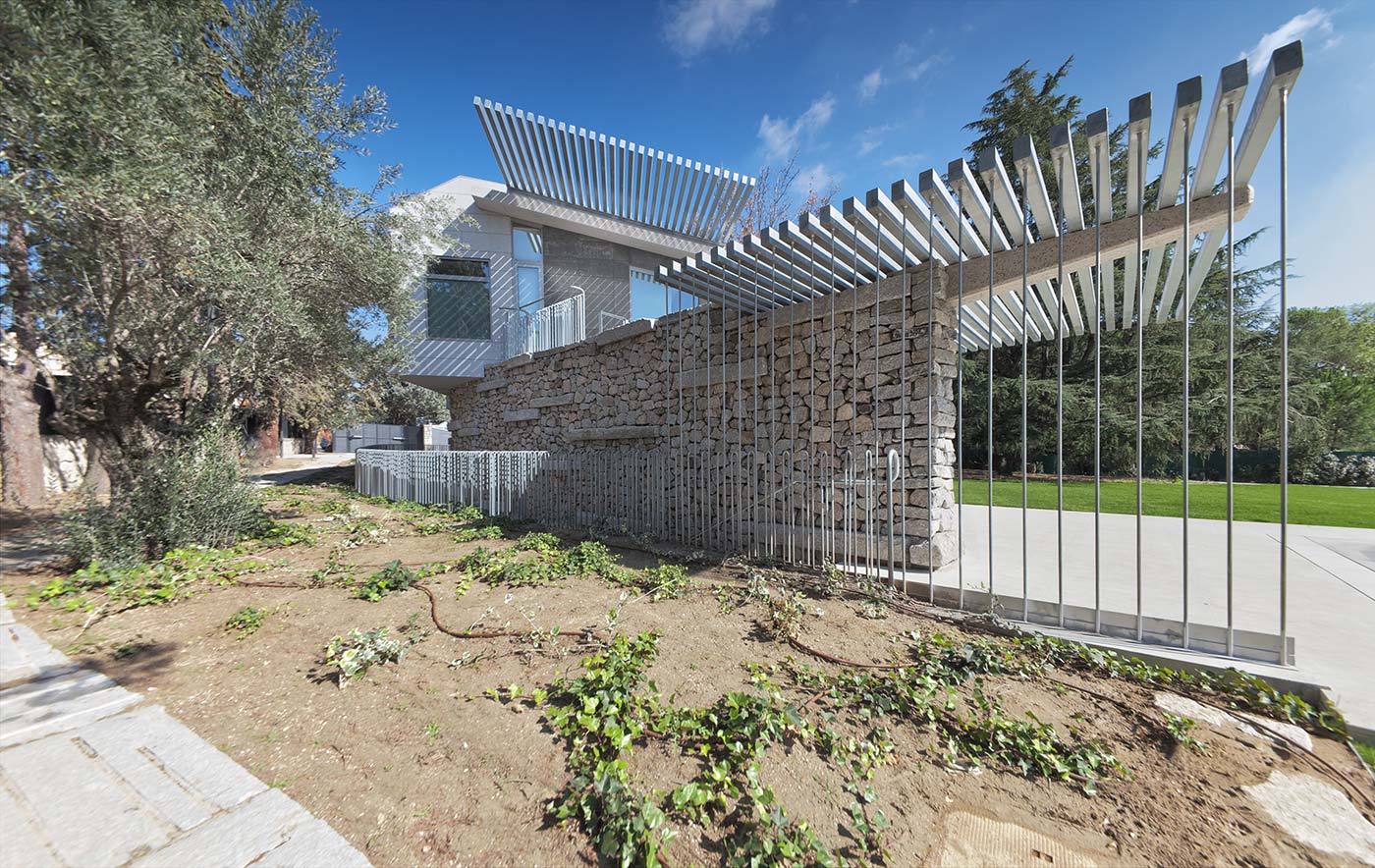

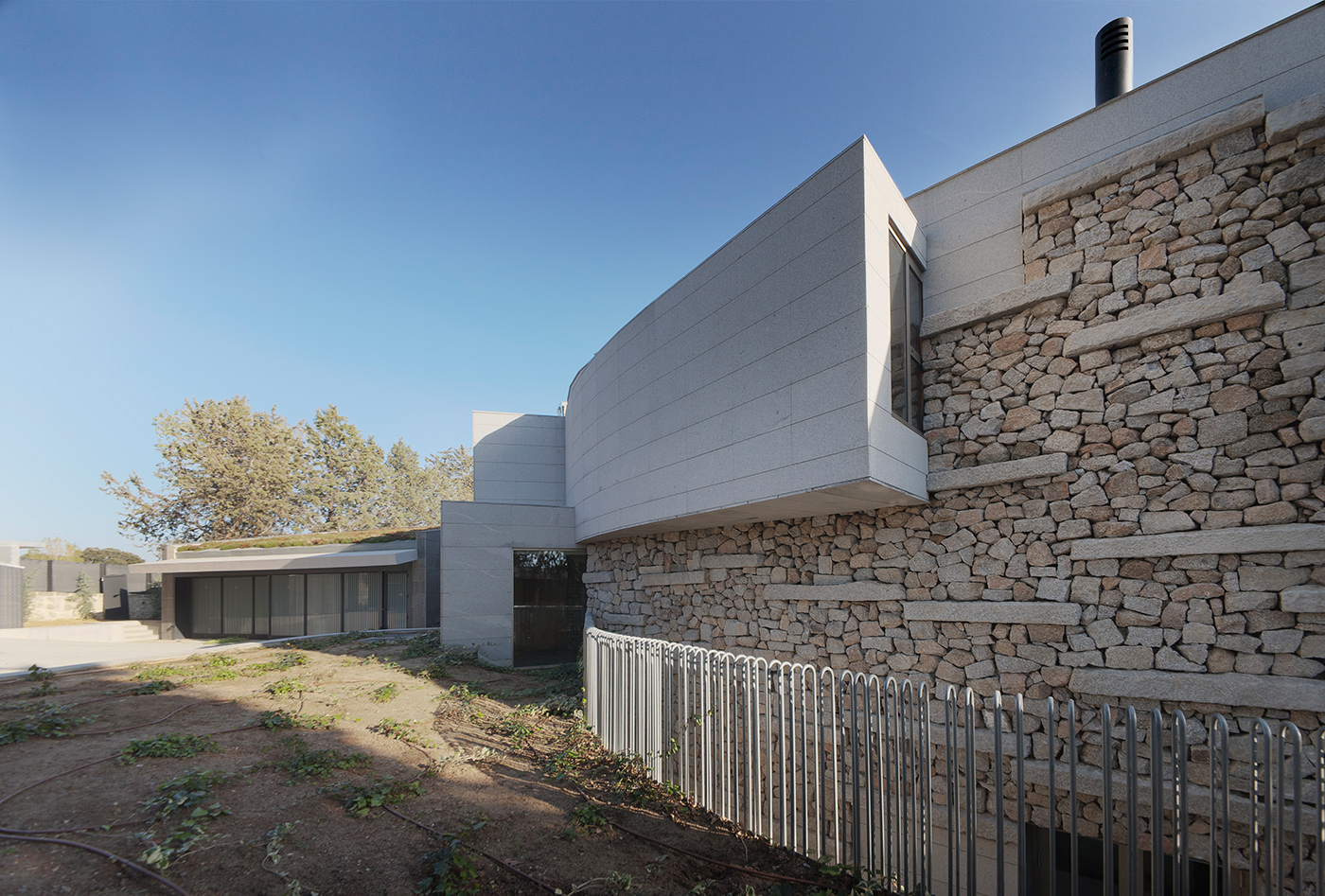

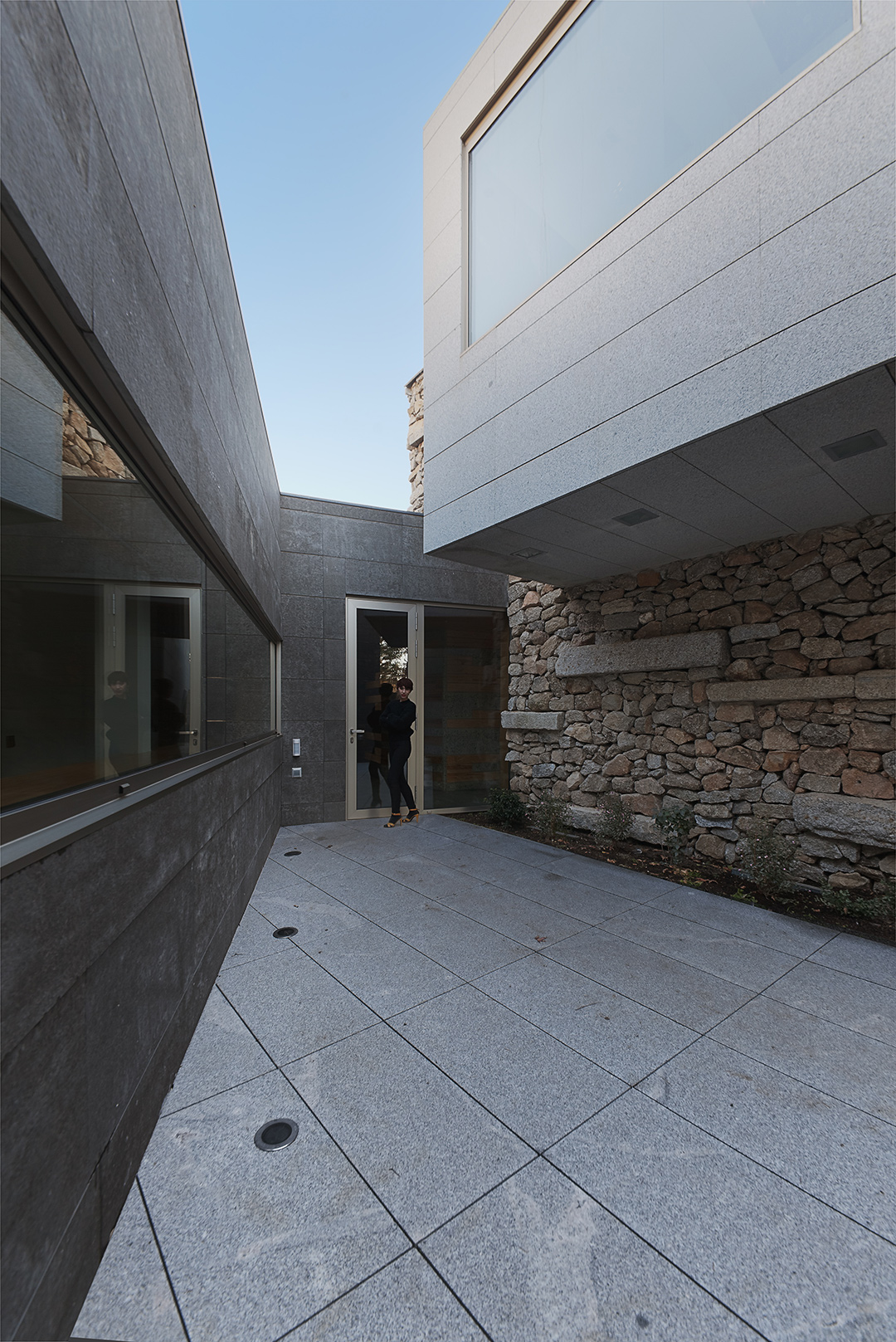

Vista exterior. Casa North Face por Nodo17. Fotografía © Pablo Cruz.
Vista exterior. Casa North Face por Nodo17. Fotografía © Pablo Cruz.
Vista exterior. Casa North Face por Nodo17. Fotografía © Pablo Cruz.
Vista exterior. Casa North Face por Nodo17. Fotografía © Pablo Cruz.
Vista exterior. Casa North Face por Nodo17. Fotografía © Pablo Cruz.
Vista exterior. Casa North Face por Nodo17. Fotografía © Pablo Cruz.
Vista exterior. Casa North Face por Nodo17. Fotografía © Pablo Cruz.
Vista exterior. Casa North Face por Nodo17. Fotografía © Pablo Cruz.
Vista exterior. Casa North Face por Nodo17. Fotografía © Pablo Cruz.
Vista exterior. Casa North Face por Nodo17. Fotografía © Pablo Cruz.

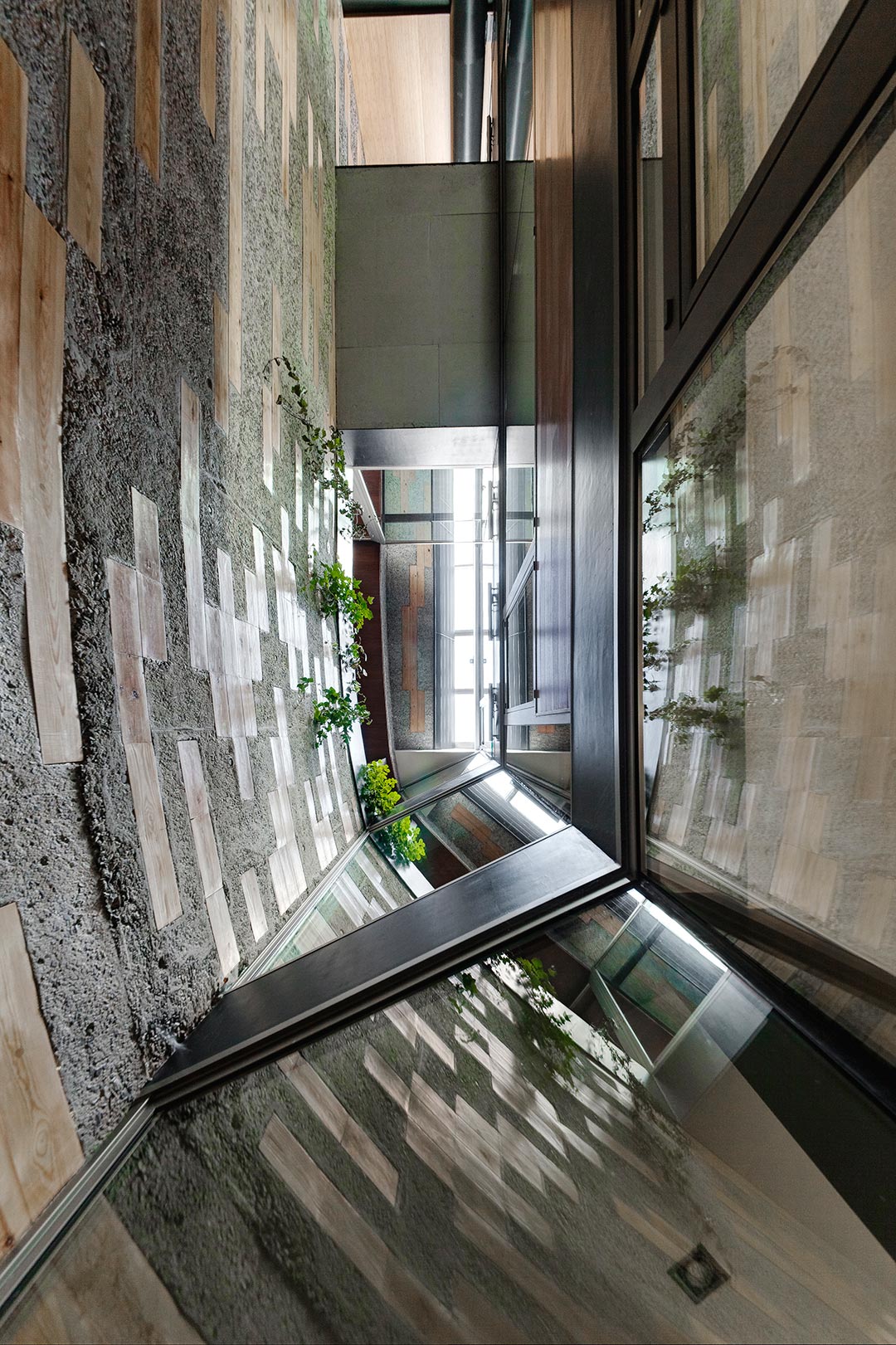

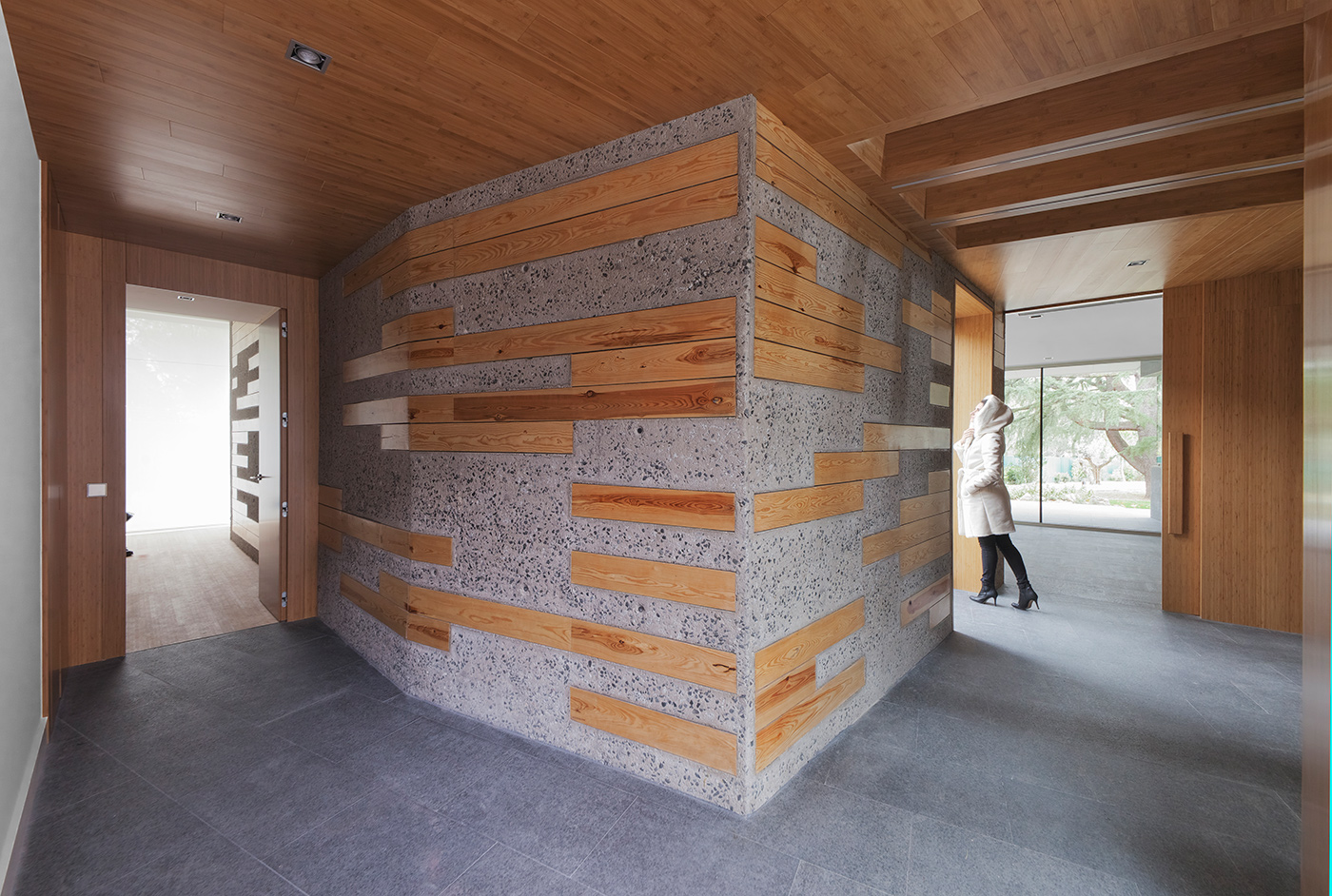

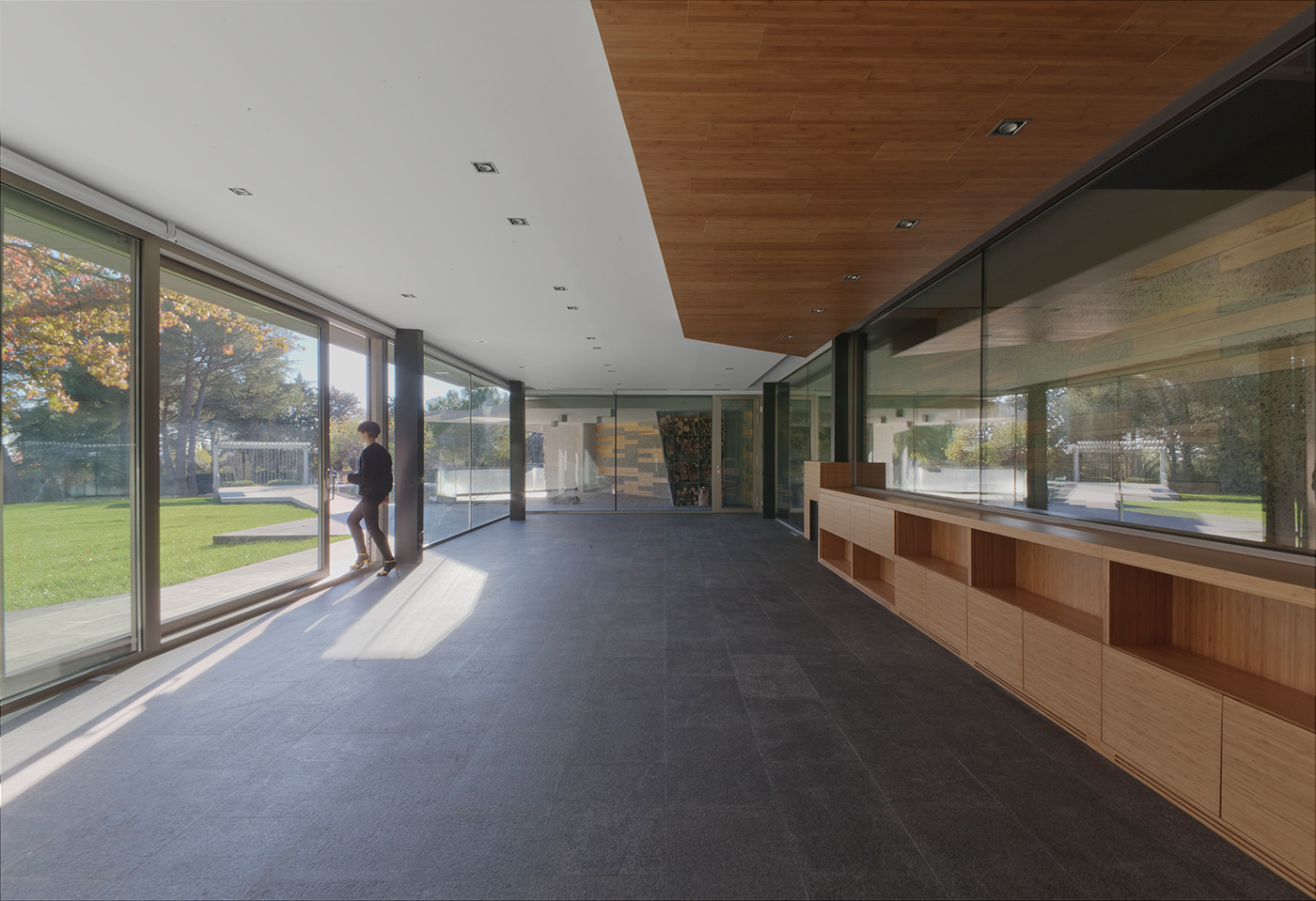

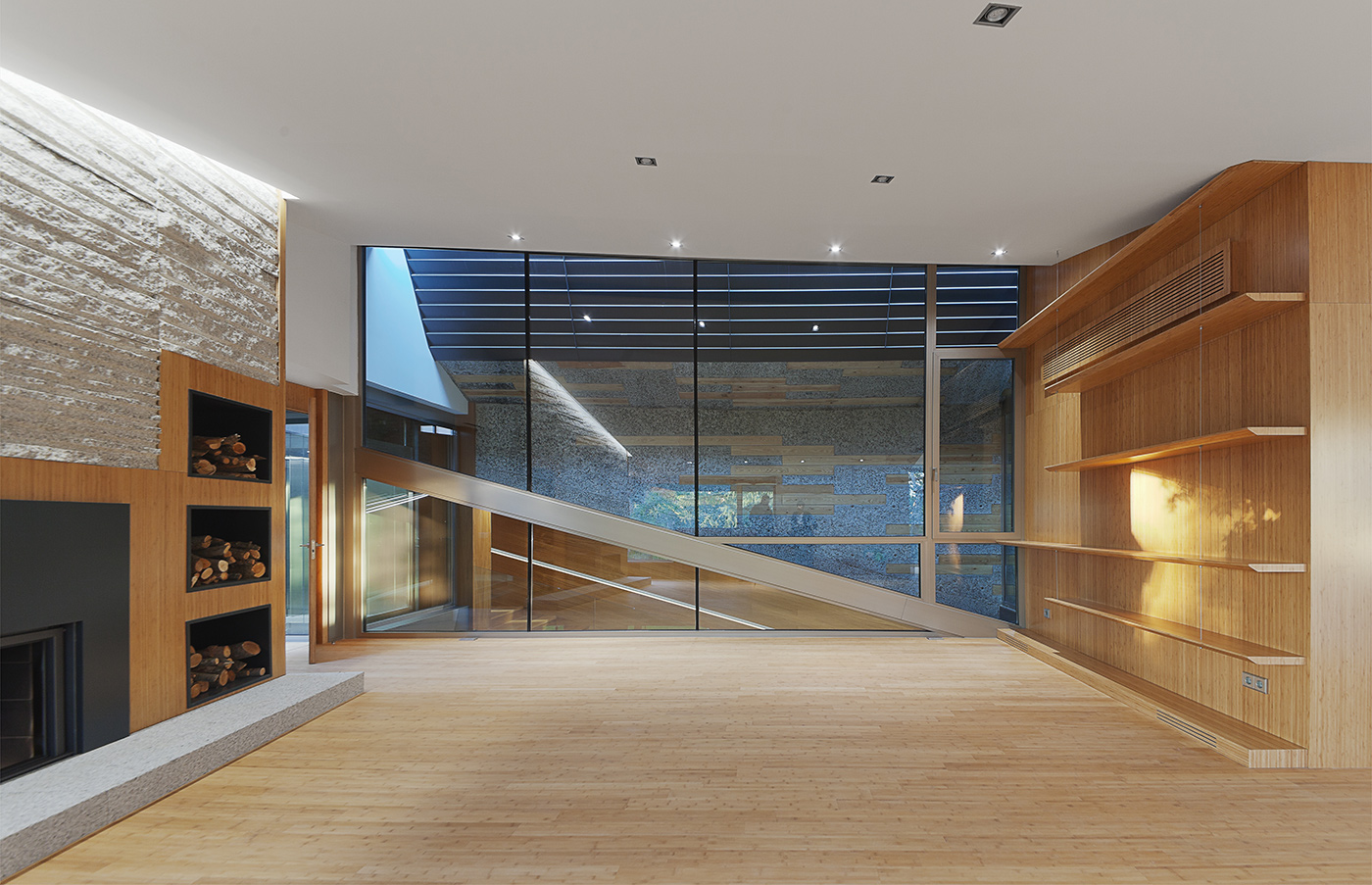

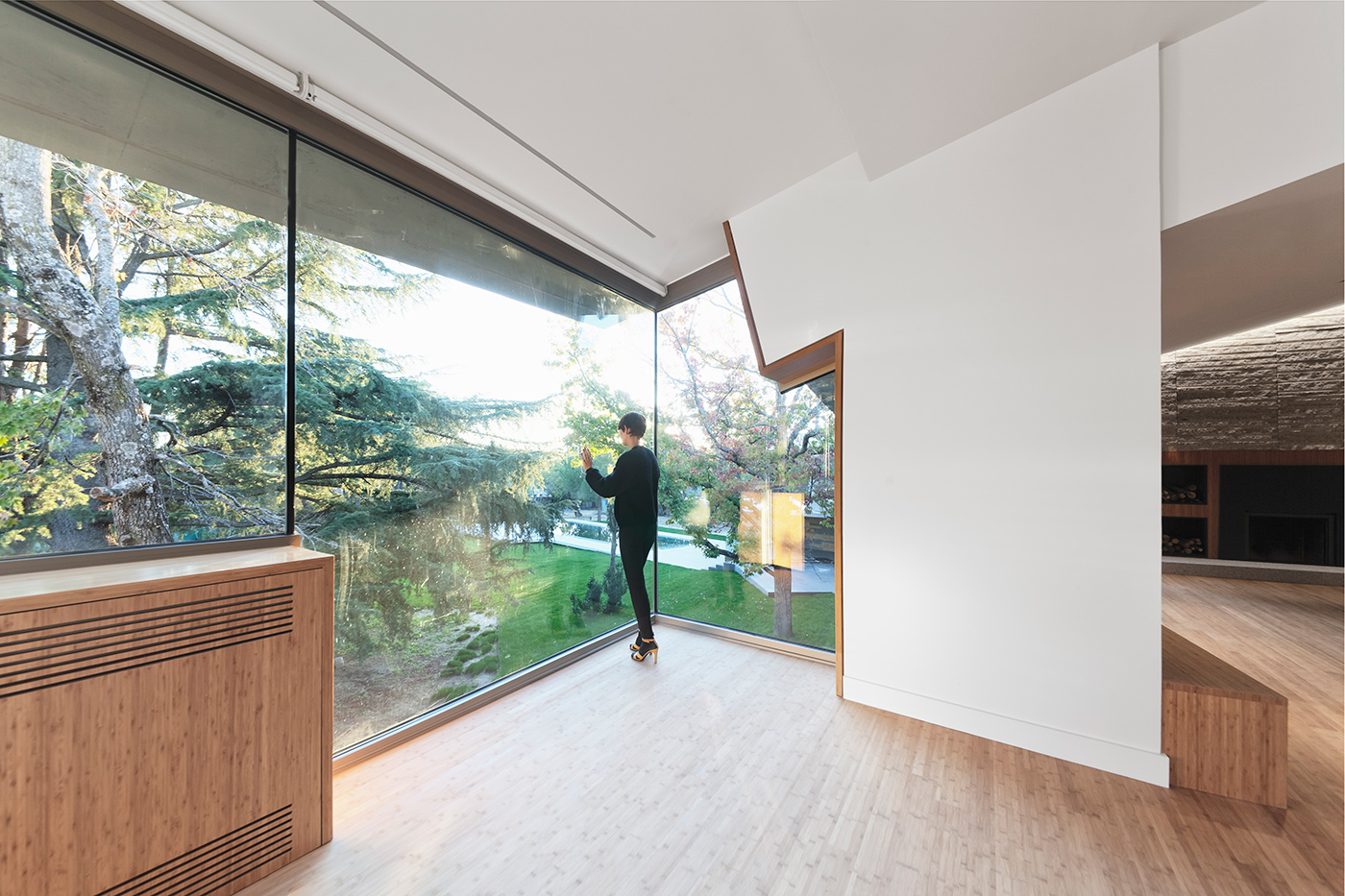

Vista interior. Casa North Face por Nodo17. Fotografía © Pablo Cruz.
Vista interior. Casa North Face por Nodo17. Fotografía © Pablo Cruz.
Vista interior. Casa North Face por Nodo17. Fotografía © Pablo Cruz.
Vista interior. Casa North Face por Nodo17. Fotografía © Pablo Cruz.
Vista interior. Casa North Face por Nodo17. Fotografía © Pablo Cruz.
Vista interior. Casa North Face por Nodo17. Fotografía © Pablo Cruz.
Vista interior. Casa North Face por Nodo17. Fotografía © Pablo Cruz.
Vista interior. Casa North Face por Nodo17. Fotografía © Pablo Cruz.
Vista interior. Casa North Face por Nodo17. Fotografía © Pablo Cruz.
Vista interior. Casa North Face por Nodo17. Fotografía © Pablo Cruz.
Vista interior. Casa North Face por Nodo17. Fotografía © Pablo Cruz.
Vista interior. Casa North Face por Nodo17. Fotografía © Pablo Cruz.
Vista interior. Casa North Face por Nodo17. Fotografía © Pablo Cruz.
Vista interior. Casa North Face por Nodo17. Fotografía © Pablo Cruz.

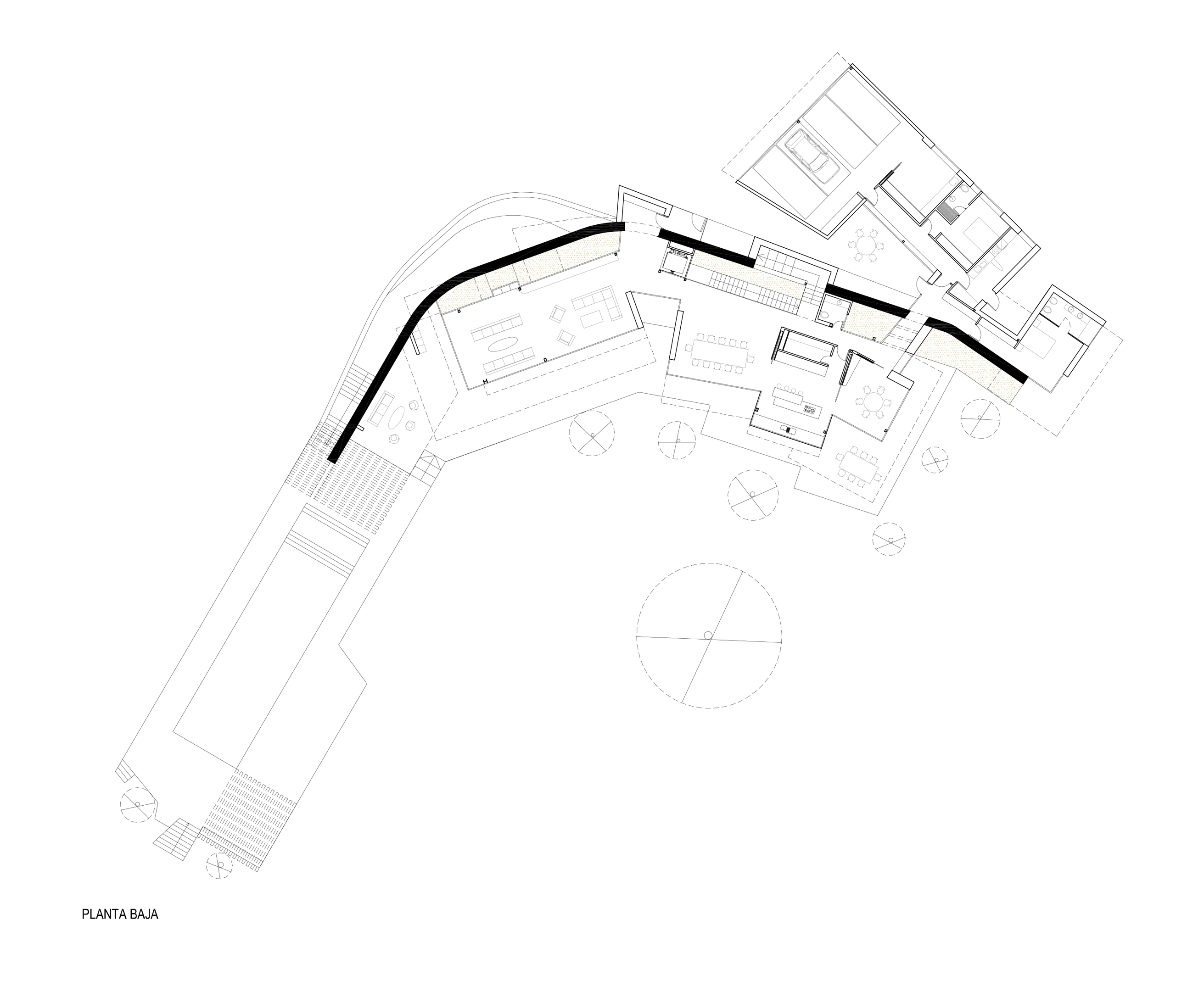

Planta. Casa North Face por Nodo17.

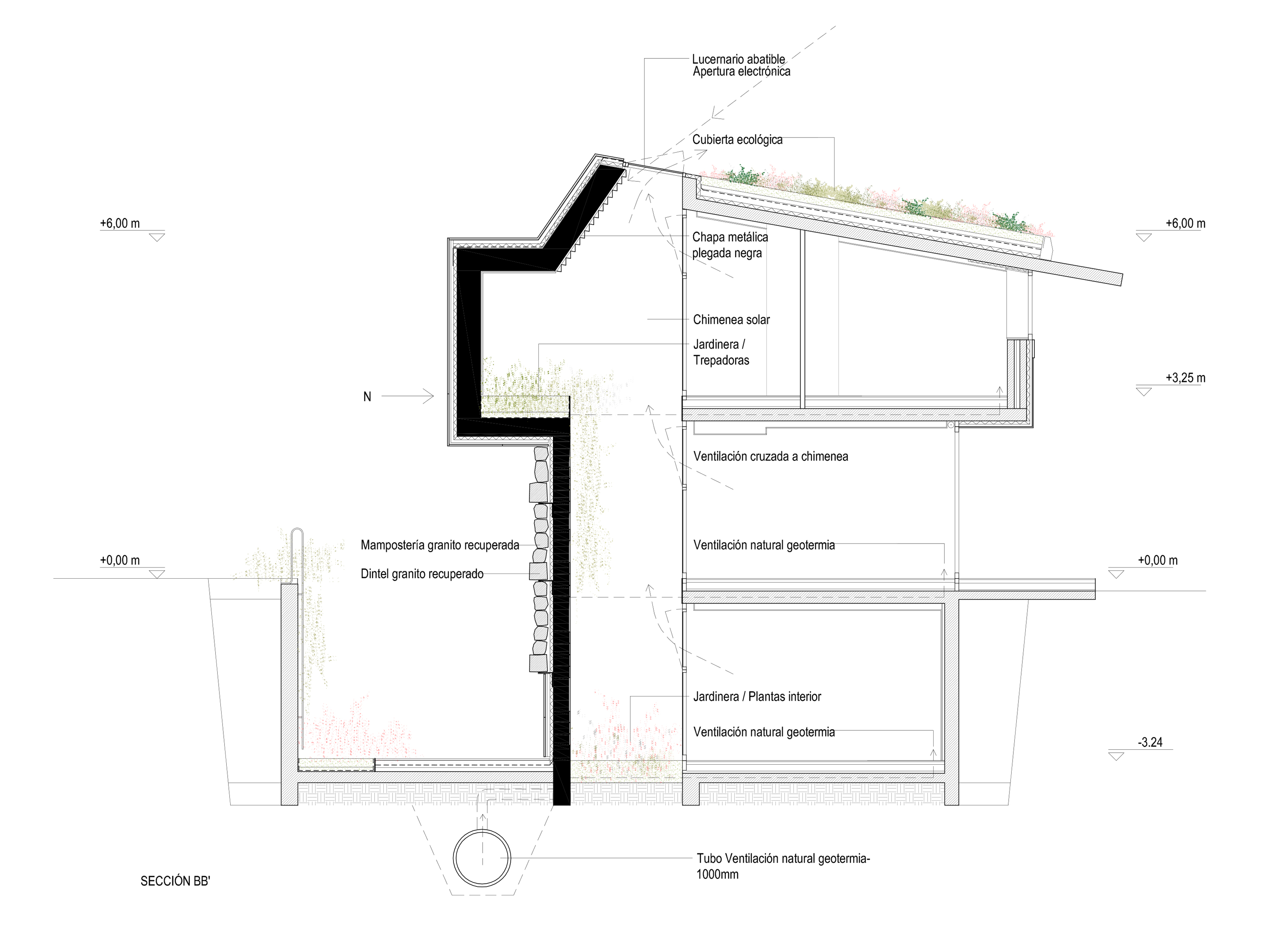

Sección constructiva. Casa North Face por Nodo17.
Vista exterior de noche. Casa North Face por Nodo17. Fotografía © Pablo Cruz.
El proyecto, diseñado por el estudio madrileño Nodo17, desarrolla una serie de soluciones constructivas con el fin de hacer la casa más eficiente energéticamente. El gesto articulador es un muro curvo que vuelca toda la vivienda hacia el jardín orientado al sur. La elección de los materiales responde a la tradición de la zona de casas de bloques de granito, pero de una manera más sutíl.
Descripción del proyecto por Nodo17
Cara Norte es un muro de protección de los vientos fríos del norte construido mediante el reciclaje de la mampostería de granito de una vivienda en ruinas. Por su cara interior se construyó un paisaje húmedo formado por trepadoras, ficus, troncos de Brasil y palmeras. Una chimenea solar orientada a sur dotaba de luz y ventilación a este jardín interior.
El programa de la vivienda se desarrolla entre el paisaje interior de la Cara Norte y el magnífico paisaje exterior formado por Liquidambars y Cedros. Los volúmenes de la vivienda se fragmentan para buscar las visiones diagonales del paisaje.
La búsqueda de la orientación sur de toda la vivienda y la protección de otras orientaciones más duras permiten una construcción que aspira a un consumo casi nulo. Los aleros y los árboles de hoja caduca permiten una protección solar adecuada: dejando entrar el sol en invierno y protegiéndolo del sol del verano. El paisaje interior permite la ventilación cruzada de toda la vivienda y al mismo tiempo actúa como un pequeño invernadero en invierno. Tecnológicamente la vivienda está formada por múltiples capas de aislamiento que evitan cualquier tipo de puente térmico. Una tubería enterrada de 100 cms. de diámetro discurre a lo largo de 300 m. por la parcela, actuando como un tubo canadiense que pre-climatiza a la vivienda.
Más información
Arquitectos
Nodo17: Manuel Pérez Romero + Jaime Tarazona Lizárraga.
Equipo de diseño
Félix Toledo Lerín, Noelia Sonmolinos, Luis del Rey Cristobal.
Director de ejecución
Ignacio Delgado Conde.
Estructura
Jofemar.
Instalaciones
A.C.H. + Euring.
Fecha
2010-2015
