Impluvium de luz. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
29/12/2020.
[Granada] España
metalocus, VALERIA OZUNA
metalocus, VALERIA OZUNA
Con motivo del Premio Nacional de Arquitectura 2020 otorgado al arquitecto Alberto Campo Baeza publicamos uno de sus proyectos más reconocidos y emblemáticos, terminado hace casi veinte años, la Sede Central de Caja General de Ahorros Granada.
Las oficinas centrales de esta Caja de Ahorros que es el banco más importante de la zona, están situadas a las afueras de la ciudad y fueron construidas y terminadas en 2001 por Alberto Campo, tras ganar el concurso celebrado en 1992.
Utilizando las referencias de su autor y en pocas palabras, el proyecto es una caja estereotómica, de contención, de piedra y hormigón, que atrapa la luz solar en su interior para servir a una caja tectónica, contenida y encerrada en un eficiente "impluvium de luz". Un espacio diagonal atravesado por una luz diagonal.
Un edificio que juega con el control de la dura luz de la ciudad, tamizandola, manipulandola y convirtiendola en una luz más amable en su interior.
Las oficinas centrales de esta Caja de Ahorros que es el banco más importante de la zona, están situadas a las afueras de la ciudad y fueron construidas y terminadas en 2001 por Alberto Campo, tras ganar el concurso celebrado en 1992.
Utilizando las referencias de su autor y en pocas palabras, el proyecto es una caja estereotómica, de contención, de piedra y hormigón, que atrapa la luz solar en su interior para servir a una caja tectónica, contenida y encerrada en un eficiente "impluvium de luz". Un espacio diagonal atravesado por una luz diagonal.
Un edificio que juega con el control de la dura luz de la ciudad, tamizandola, manipulandola y convirtiendola en una luz más amable en su interior.
Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza. Fotografía por Duccio Malagamba
Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza. Fotografía por Fernando Alda
Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza. Fotografía por Hisao Suzuki
Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza. Fotografía por Fernando Alda
Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza. Fotografía por Hisao Suzuki
Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza. Fotografía por Hisao Suzuki
Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza. Fotografía por Roland Halbe
Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza. Fotografía por Hisao Suzuki
Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza. Fotografía por Roland Halbe
Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza. Fotografía por Hisao Suzuki
General Headquarters of Caja General de Ahorros Granada by Alberto Campo Baeza. Photograph by Hisao Suzuki
General Headquarters of Caja General de Ahorros Granada by Alberto Campo Baeza. Photograph by Hisao Suzuki
General Headquarters of Caja General de Ahorros Granada by Alberto Campo Baeza. Photograph by Hisao Suzuki
Plano de situación. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Planta global del conjunto de parcela. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Planta acceso. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Planta tipo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Planta 6ta. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Alzado noreste. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Alzado noroeste. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Alzado sureste. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Sección transversal. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Sección transversal con leyenda. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Sección transversal - sección parcial auditorio. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza

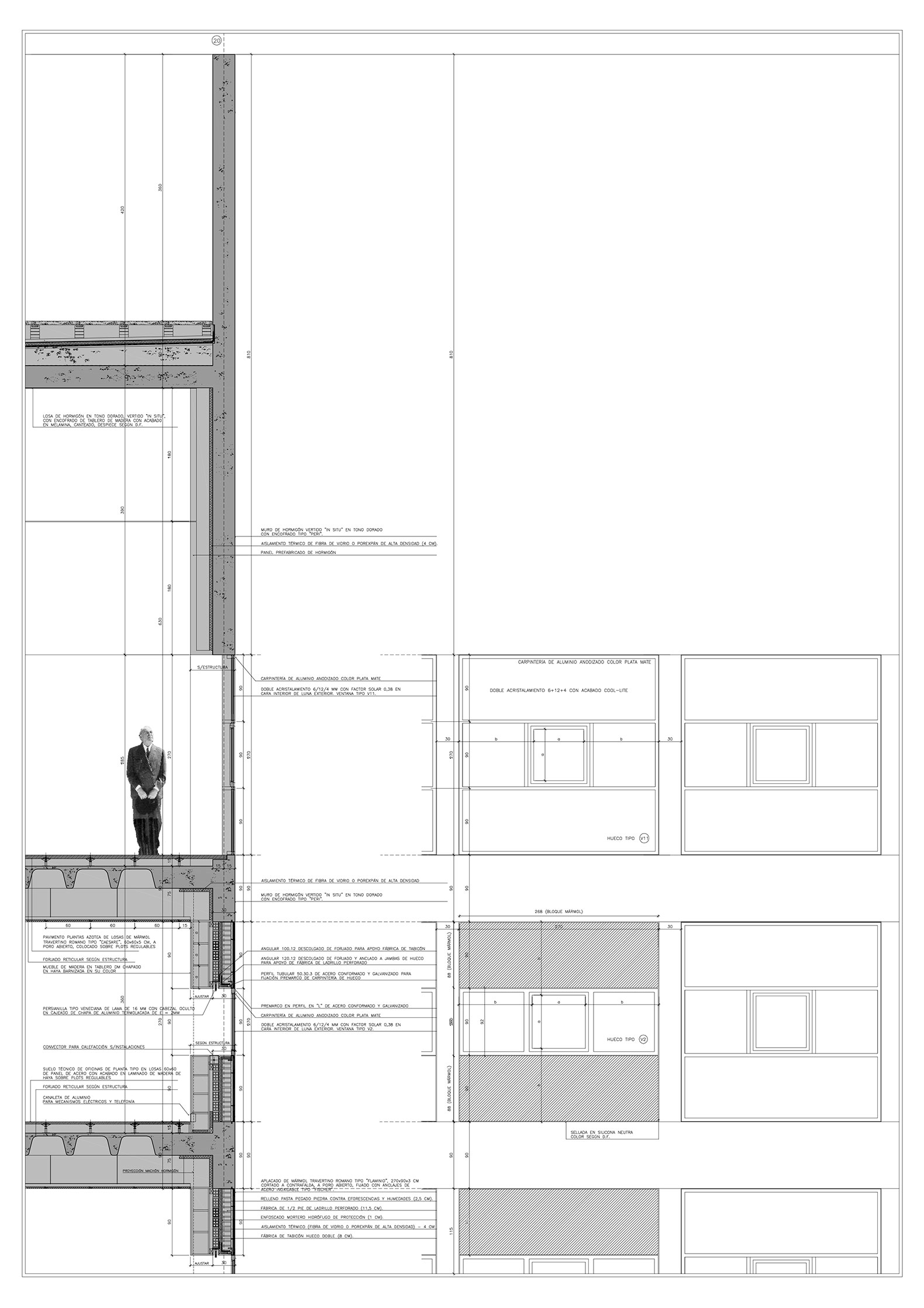

Sección transversal - sección parcial oficinas zona norte y detalle módulo fachada exterior norte. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Sección transversal - Detalle modulo fachada interior alabastro y sección parcial oficinas zona norte. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Detalle fachada. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Detalle fachada y modulo base de cerramiento exterior de travertino. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Alzado de alabastro y modulo base de muro cortina interior de alabastro. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Sección comparativa catedral de granada y Caja General. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Sección constructiva. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza

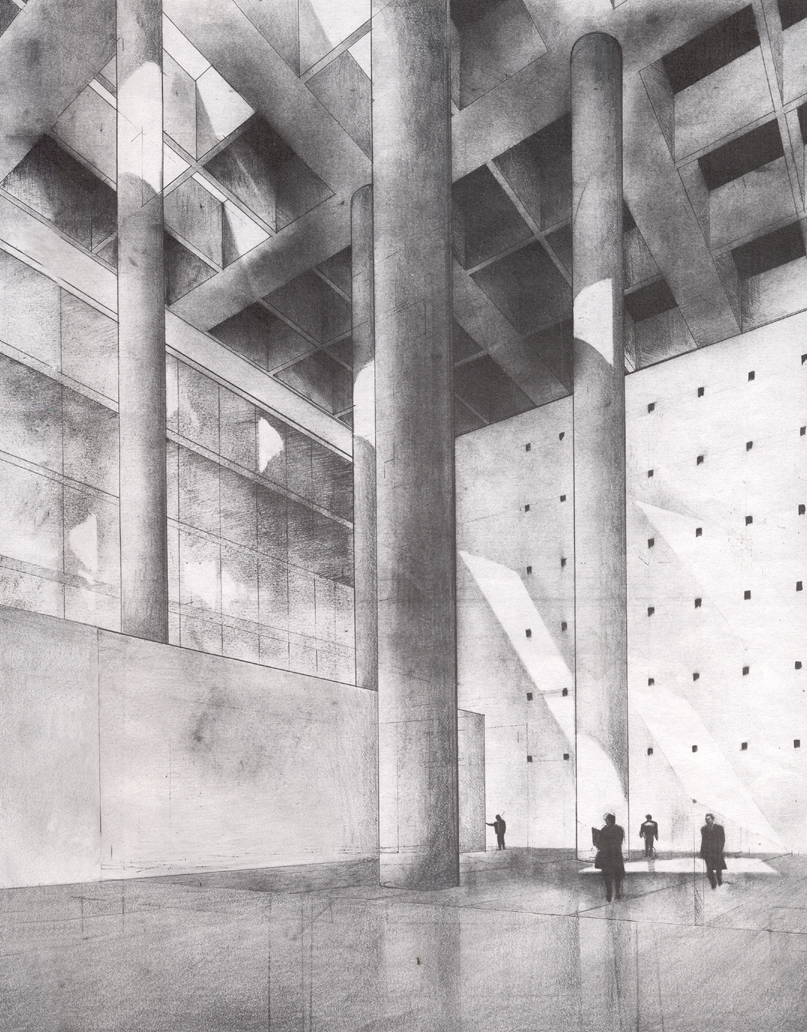

Dibujo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza

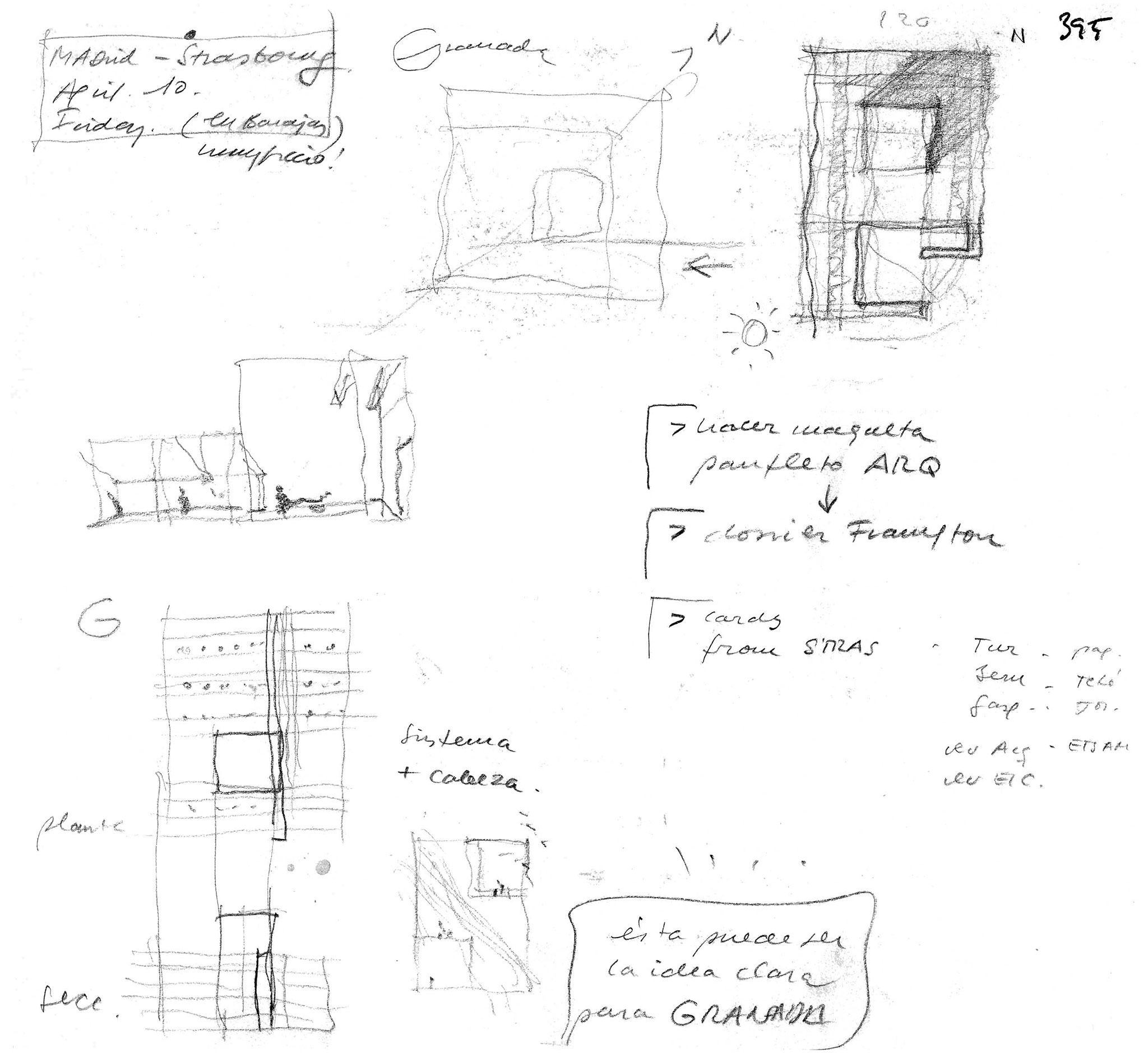

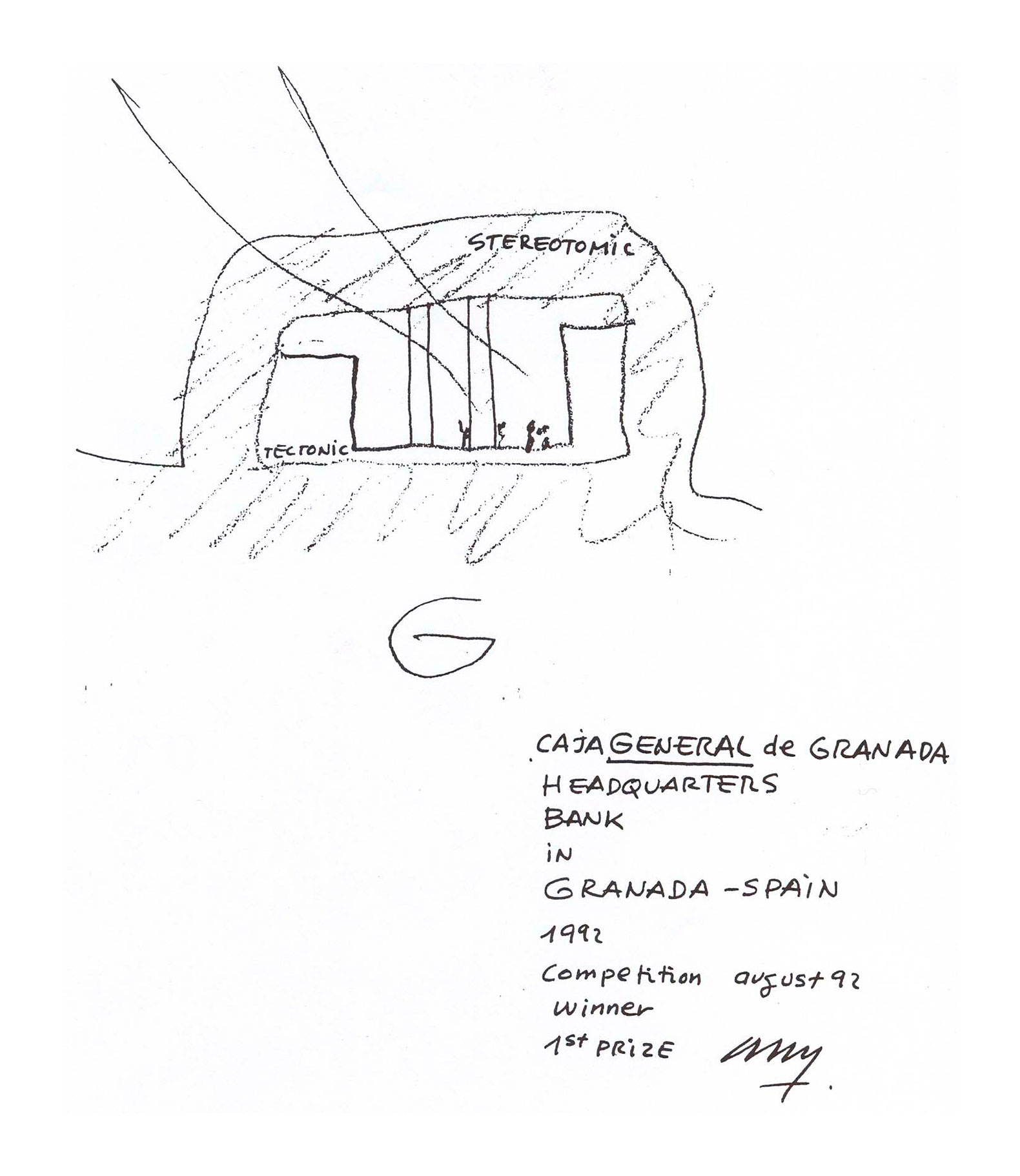

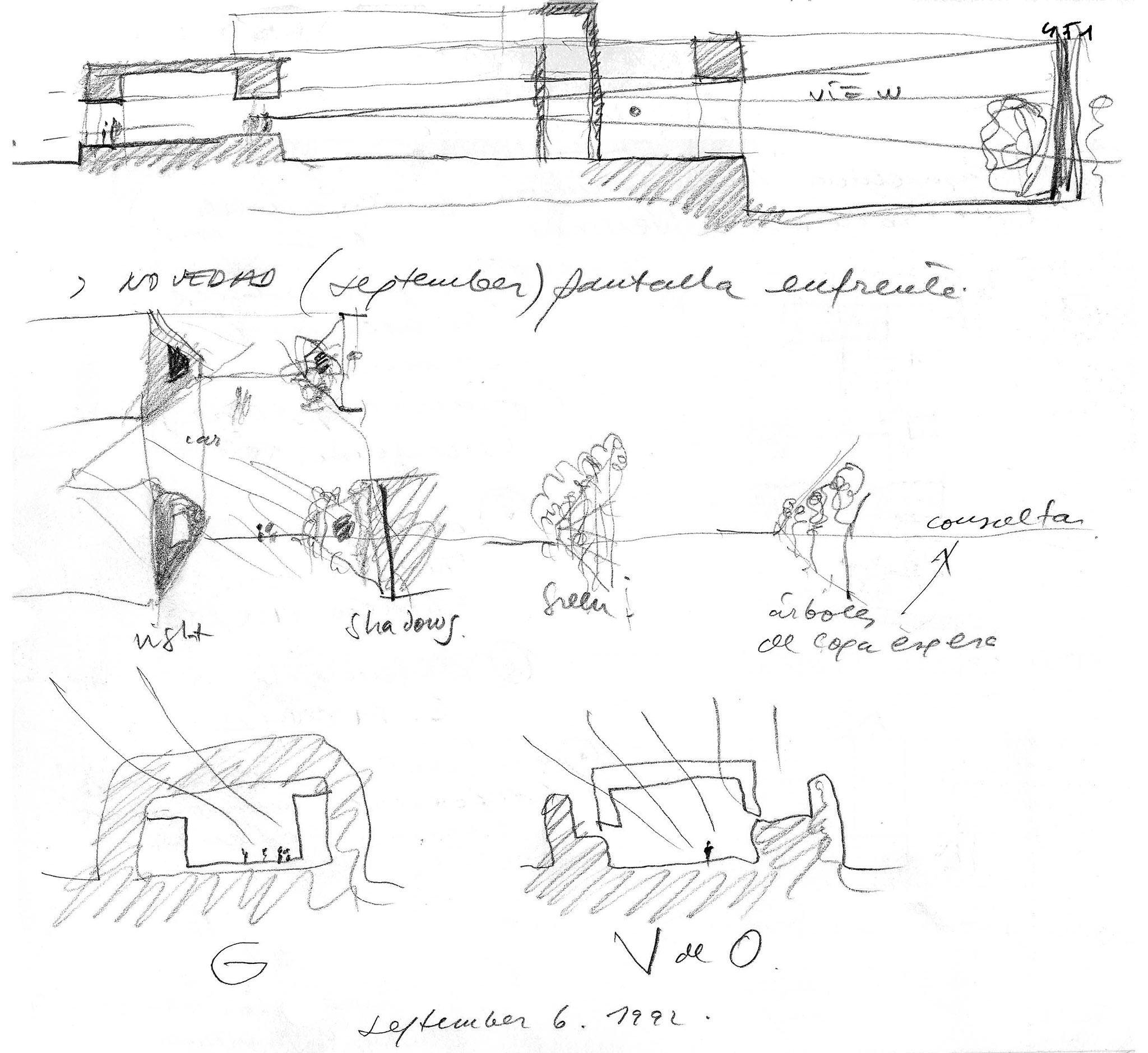

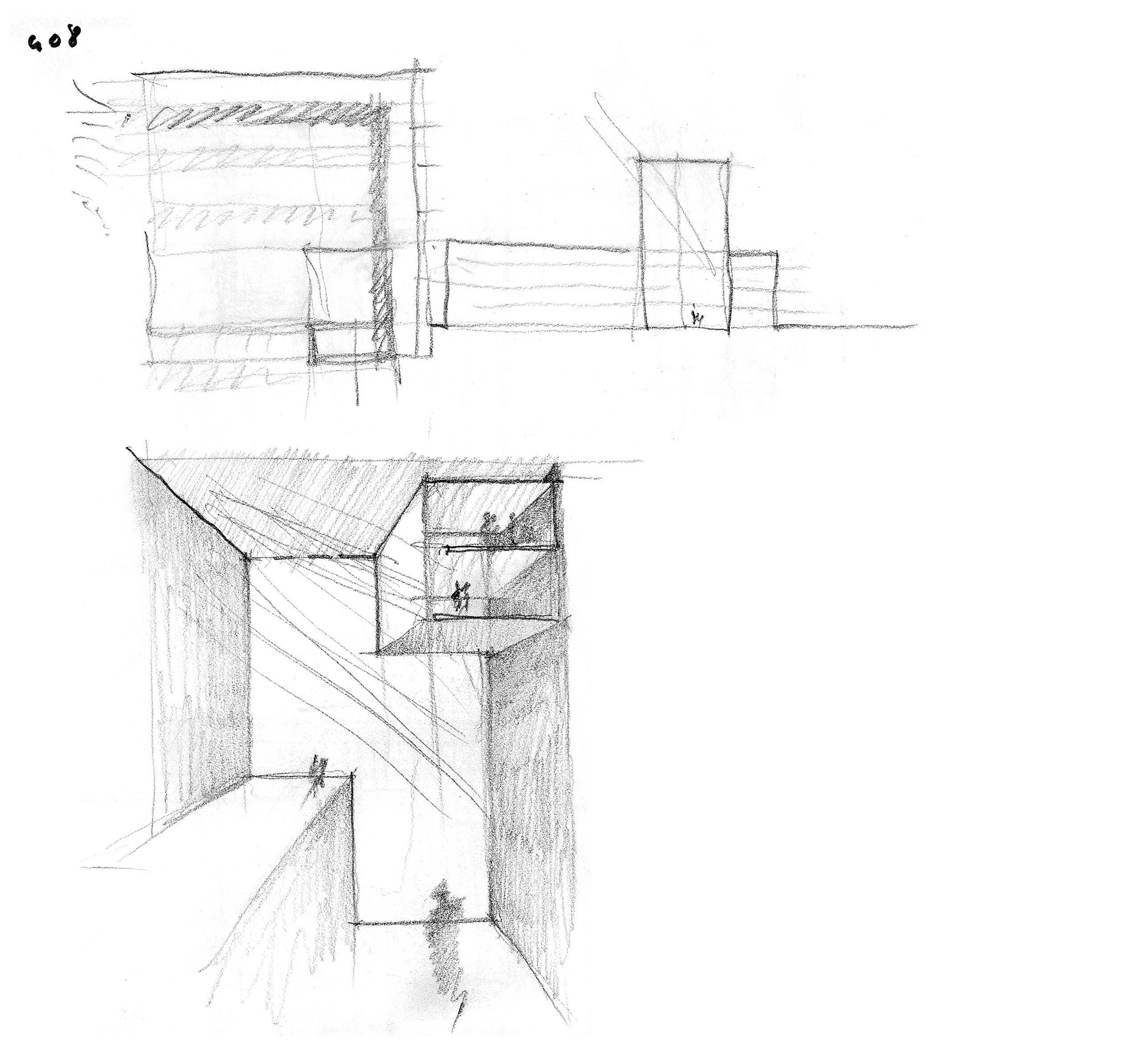

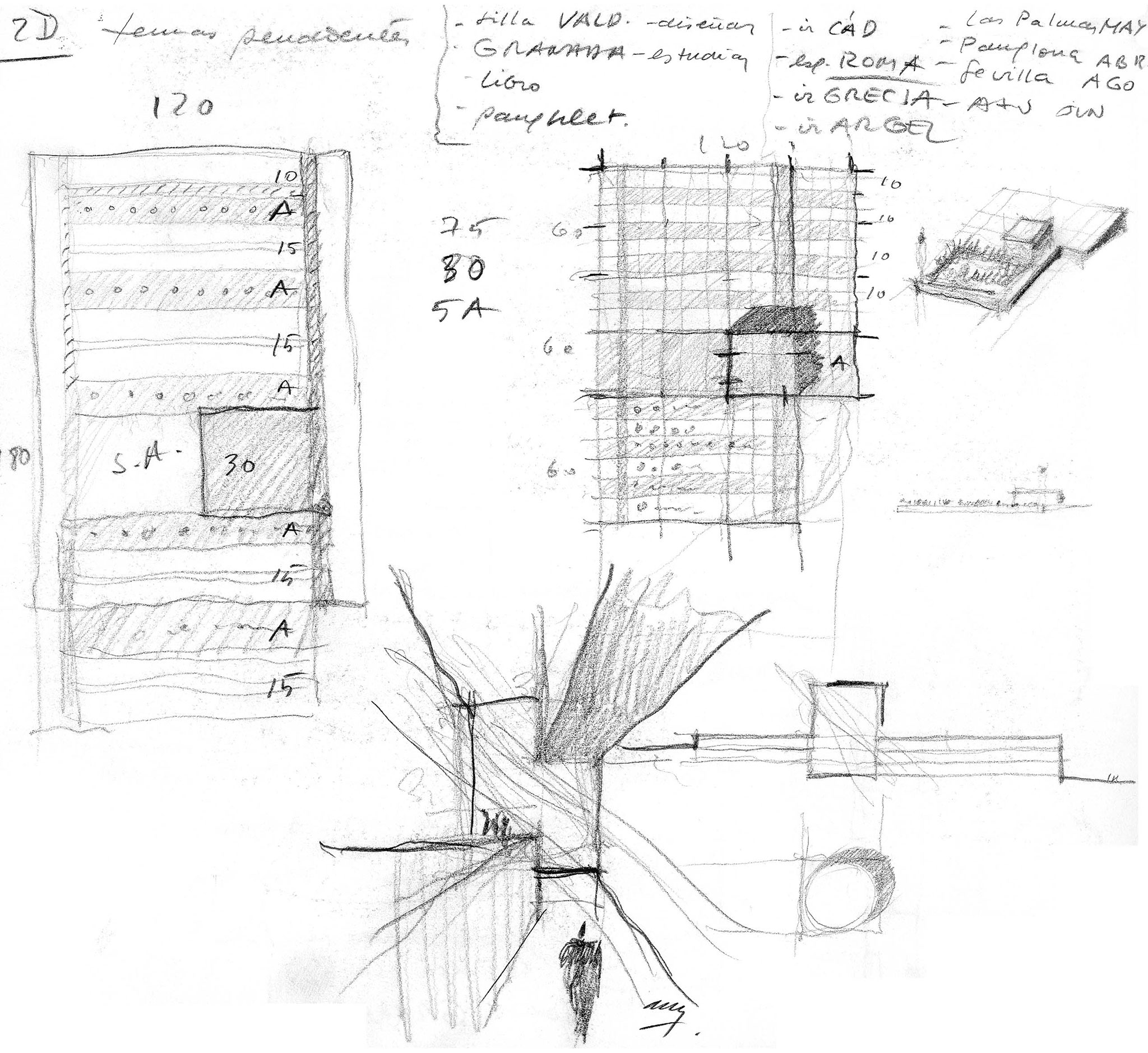

Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Bosquejo. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Maqueta. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Maqueta. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Maqueta. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Maqueta. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Maqueta. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Maqueta. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Maqueta. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza
Construcción. Sede Central de Caja General de Ahorros Granada por Alberto Campo Baeza. Fotografía por Alberto Piovano
En el proyecto de Alberto Campo Baeza, un gran volumen semicúbico sirve de referencia para tensar esta nueva parte de la ciudad. Para resolver la pendiente del solar y el nivel de la planta baja, se crea una gran base entre las dos carreteras que bordean el solar sobre el que se asienta la pieza cúbica.
La caja emergente, estereotómica y cúbica, está construida con una retícula de hormigón armado de 3x3x3 metros, que sirve como mecanismo para recoger la luz. Las dos fachadas sur funcionan como un "brise-soleil", y las dos fachadas norte reciben la luz homogénea y continua, delimitadas por piedra y vidrio en bandas horizontales.
La caja emergente, estereotómica y cúbica, está construida con una retícula de hormigón armado de 3x3x3 metros, que sirve como mecanismo para recoger la luz. Las dos fachadas sur funcionan como un "brise-soleil", y las dos fachadas norte reciben la luz homogénea y continua, delimitadas por piedra y vidrio en bandas horizontales.
Descripción del proyecto por Alberto Campo Baeza
Se construye un gran cubo sobre un podio flanqueado por dos patios.
En este podio se resuelven aparcamientos, archivos y Centro de Proceso de Datos. En el cubo, alrededor del patio central, se organizan las oficinas en siete plantas. El cubo se construye con una trama de hormigón armado de 3 x 3 x 3 m que en la cubierta sirve de mecanismo para recoger la luz, tema central de este edificio. Las dos fachadas a sur funcionan a modo de "brise-soleil" e iluminan, matizando esa luz potente, las zonas de oficina abierta. Las dos fachadas a norte, sirviendo a las oficinas individuales, reciben la luz homogénea y continua propia de esa orientación y se cierran al exterior, mediante una plementería de piedra y vidrio.
El patio central interior, verdadero "impluvium de luz", recoge la luz sólida del sol a través de los lucernarios y, reflejándola en los paramentos de alabastro del diedro abierto a sur, aumenta la iluminación de las oficinas abiertas al diedro orientado a norte. La cubierta se apoya en cuatro grandes columnas de hormigón visto. Funcionalmente el edificio es de una gran compacidad, flexibilidad y sencillez.
En resumen, se trata de una caja de hormigón y piedra que atrapa la luz del sol en su interior para servir a las funciones que se desarrollan dentro de ese "impluvium de luz".
Más información
Arquitectos
Colaboradores
Arquitecto co-director de obra.- Felipe Samarán Saló. Arquitectos colaboradores.- Ignacio Aguirre López, Gonzalo Torcal Fernández-Corugedo, Emilio Delgado Martos, Raúl del Valle, María Concepción Pérez Gutiérrez, Tomás García Píriz, Antón García Abril, Héctor Ruiz Velázquez, Francisco Arévalo Toro, Daniel Fraile, Pedro Pablo Arroyo, Patricia Esteve. Estructuras.- Andrés Rubio Morán, Víctor Martínez Segovia. Instalaciones.- Rafael Úrculo Aramburu.
Cliente
Constructora
OHL (A. Padilla), LKS (F. Varela).
Superficie
40.000 m².
Fechas
21 de julio 1992.- Fallo y 1er premio del Concurso. 18 de julio 1998.- Entrega del proyecto de ejecución. 18 de febrero 1999.- Acta de replanteo. 22 de febrero 1999.- Colocación de 1ª piedra. 21 de junio 2001.- Inauguración Oficial.
Materiales
Hormigón, Hierro, Vidrio, Piedra, Alabastro. Marco.- Rejilla de hormigón armado (caja estereotómica), rejilla de hierro (caja tectónica).
Localización
Carretera de Armilla s/n Granada, España.
Fotografía
ALBERTO CAMPO BAEZA
Alberto Campo Baeza. Nacido en Valladolid (1946), donde su abuelo era arquitecto, desde los dos años vivió en Cádiz, ciudad en la que vio la LUZ. De su padre heredó el espíritu de ANÁLISIS. De su madre, la firme decisión de ser ARQUITECTO.
Vive en Madrid, ciudad a la que se trasladó a estudiar a Arquitectura. Su primer maestro fue Alejandro de la Sota, que le inculcó esa arquitectura ESENCIAL que sigue intentando poner en pie. Es profesor en la Escuela de Arquitectura de Madrid, de la que es Catedrático desde hace más de 25 años.
Ha dado clases en la ETH de Zúrich, en la EPFL de Lausanne o la University of Pennsylvania, PENN de Filadelfia. Y en Dublín y en Nápoles, y en Virginia y en Copenhague. Y en La Bauhaus de Weimar y en la Kansas State University. Ha dedicado un año como investigador en Columbia University en Nueva York en 2001 y nuevamente en 2011. Ha dado numerosas conferencias y recibido muchos premios, como el Torroja por su edificio para Caja Granada. También ha sido premiado en la Bienal de Buenos Aires de 2009 por su guardería para Benetton en Venecia y el Museo MA de la Memoria de Andalucía en Granada. Recientemente ha sido nominado por la American Academy of Arts and Letters para el prestigioso Premio Arnold W. Brunner Memorial de 2010.
Sus obras han sido ampliamente reconocidas. Desde las Casas Turégano y de Blas, ambas en Madrid, hasta las Gaspar, Asencio y Guerrero en Cádiz. Y la Olnick Spanu en Garrison, Nueva York; el Centre BIT en Inca, Mallorca; Caja Granada y el Museo MA de la Memoria de Andalucía, en Granada; la guardería para Benetton, en Venecia. Y Entre Catedrales, en Cádiz; y los más recientes edificios de oficinas en Zamora, recién terminado en 2012, y otro para Benetton en Samara, Rusia, cuyas obras están a punto de comenzar.
Se han publicado más de 20 ediciones, en varios idiomas, de su libro de textos “LA IDEA CONSTRUIDA”. Y acaba de publicarse la cuarta edición de “PENSAR CON LAS MANOS”, una segunda recopilación de sus escritos. Y más recientemente, “PRINCIPIA ARCHITECTONICA”, una colección de textos escritos durante su año sabático en Nueva York en 2011.
Cree en la Arquitectura como IDEA CONSTRUIDA. Y que sus dos componentes principales son la GRAVEDAD que construye el ESPACIO y la LUZ que construye el TIEMPO.
Ha expuesto su obra en el Crown Hall de Mies en la IIT de Chicago. Y en la Basílica de Palladio en Vicenza. En el Urban Center de Nueva York, y en la Iglesia de Santa Irene en Estambul. En 2009 la prestigiosa Galería TOTO en Tokio preparó una muestra antológica de su obra. Trasladada en 2011 al MAXXI de Roma.
