Un pabellón energéticamente pasivo. Pabellón deportivo en Borky por OV-architekti
14/10/2021.
[Lesopark Borky - Kolín] República Checa
metalocus, EDWIN GUAILLA
metalocus, EDWIN GUAILLA
La ciudad de Kolín, en República Checa, lanzó el concurso para construir un polideportivo con instalaciones y una tribuna junto al río Elba, resultando ganadora la propuesta de estudio OV-architekti. La parcela está ubicada en el extremo noreste de la ciudad de Kolín, en Borky, cerca de las pistas de tenis y de un estadio de atletismo.
La propuesta está influenciada por; la llanura circundante del terreno, donde es fácil pasear en bicicleta, el ambiente agradable del pueblo cercano, el lento caudal del río Elba, y por la ubicación de la parcela en el bosque. El concepto se basa en un edificio bajo de una sola planta, cubierto con un voladizo superpuesto y la masa de madera como revestimiento interior.
La propuesta está influenciada por; la llanura circundante del terreno, donde es fácil pasear en bicicleta, el ambiente agradable del pueblo cercano, el lento caudal del río Elba, y por la ubicación de la parcela en el bosque. El concepto se basa en un edificio bajo de una sola planta, cubierto con un voladizo superpuesto y la masa de madera como revestimiento interior.

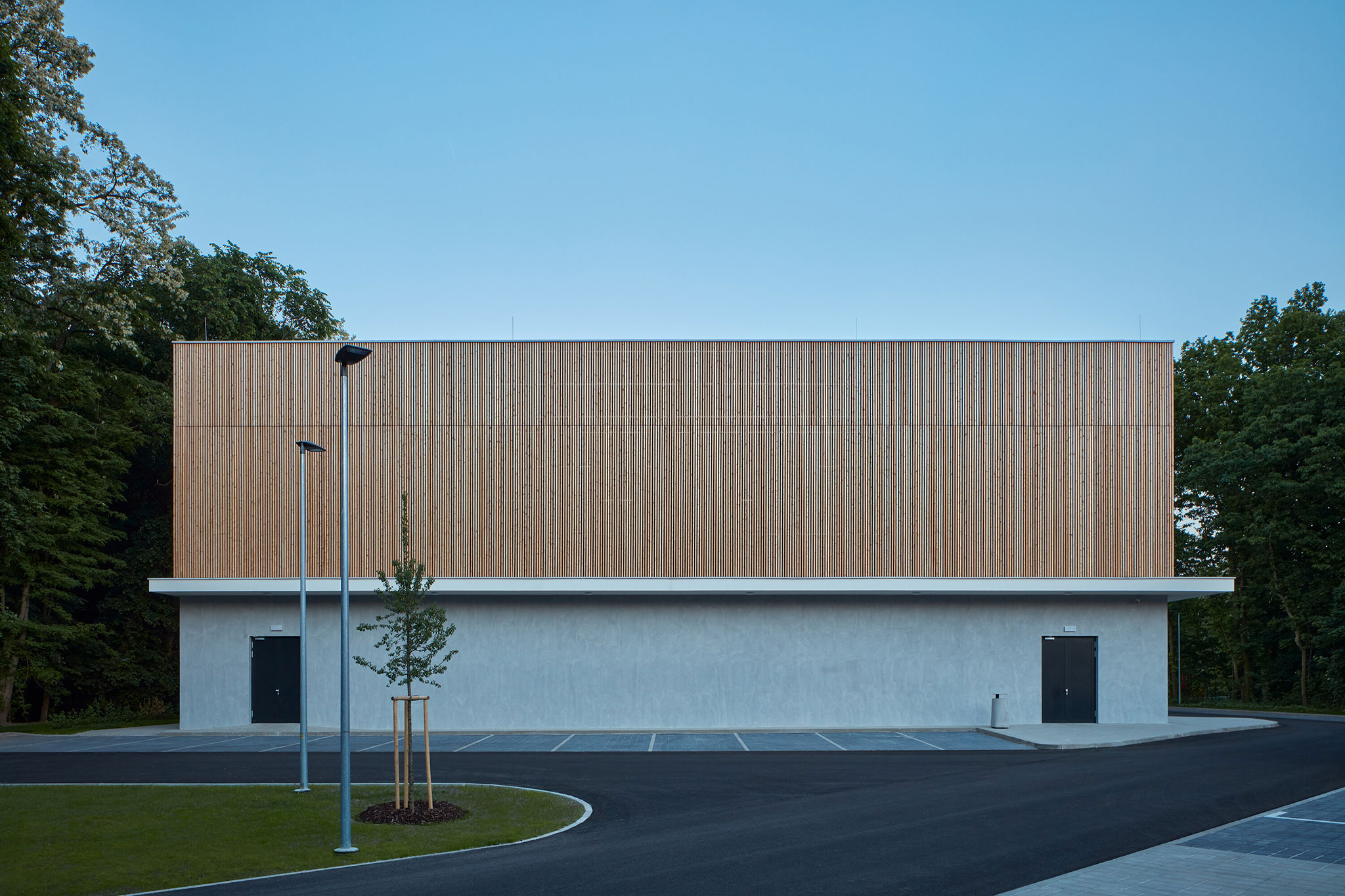

Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.
Pabellón deportivo en Borky por OV-architekti. Fotografía por BoysPlayNice.

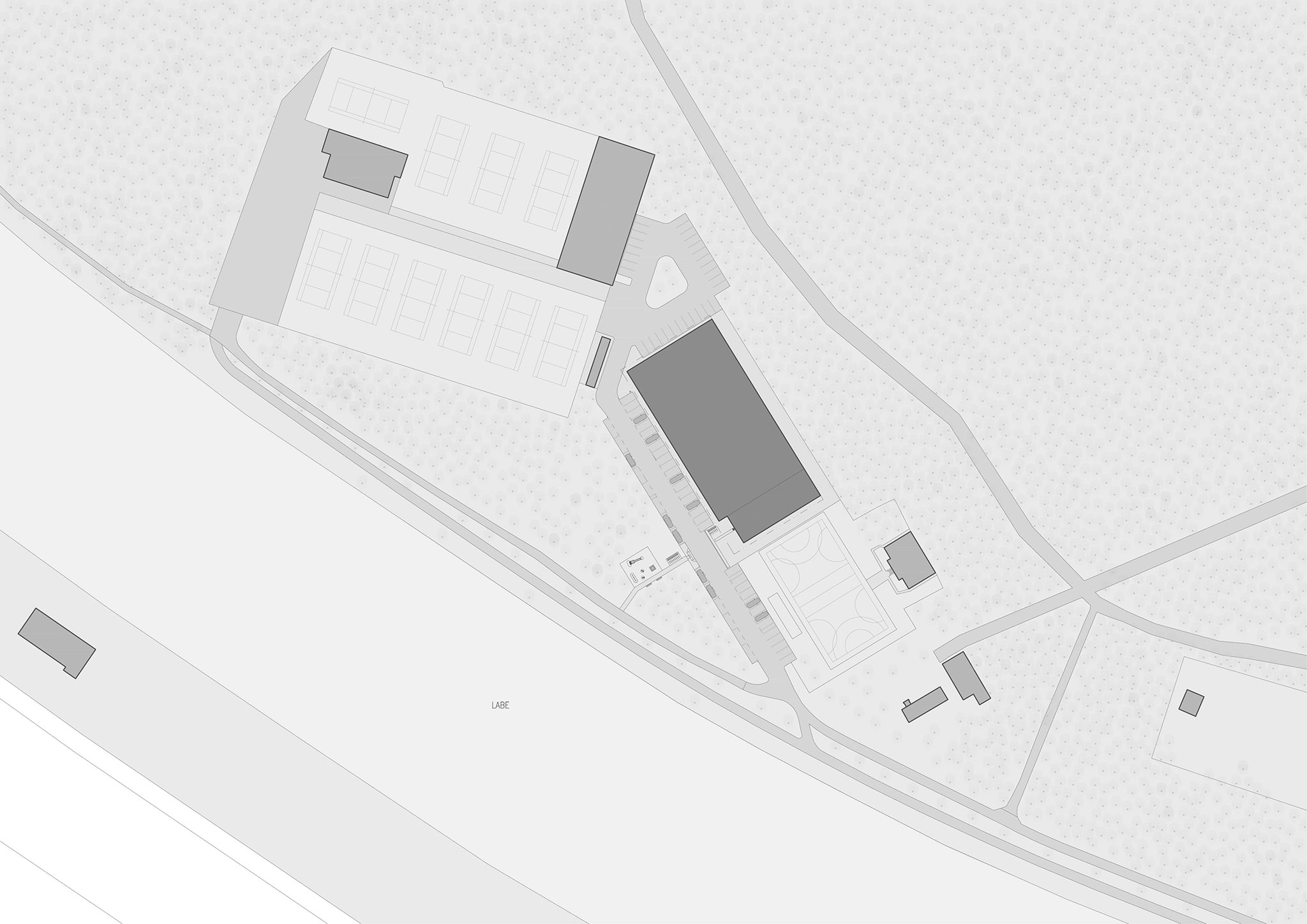

Plano de situación. Pabellón deportivo en Borky por OV-architekti.Planta baja. Pabellón deportivo en Borky por OV-architekti.
Planta baja. Pabellón deportivo en Borky por OV-architekti.

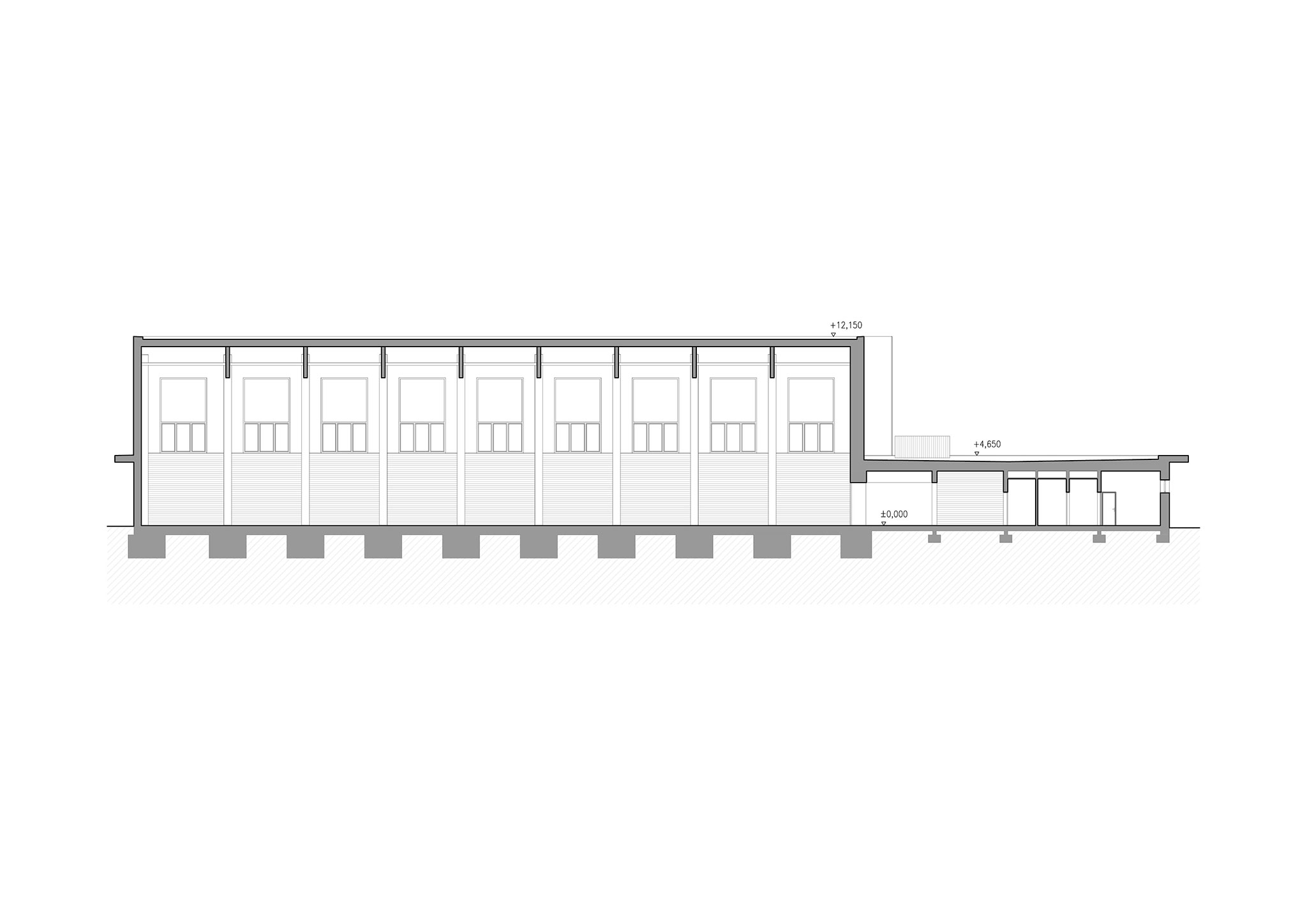

Sección. Pabellón deportivo en Borky por OV-architekti.

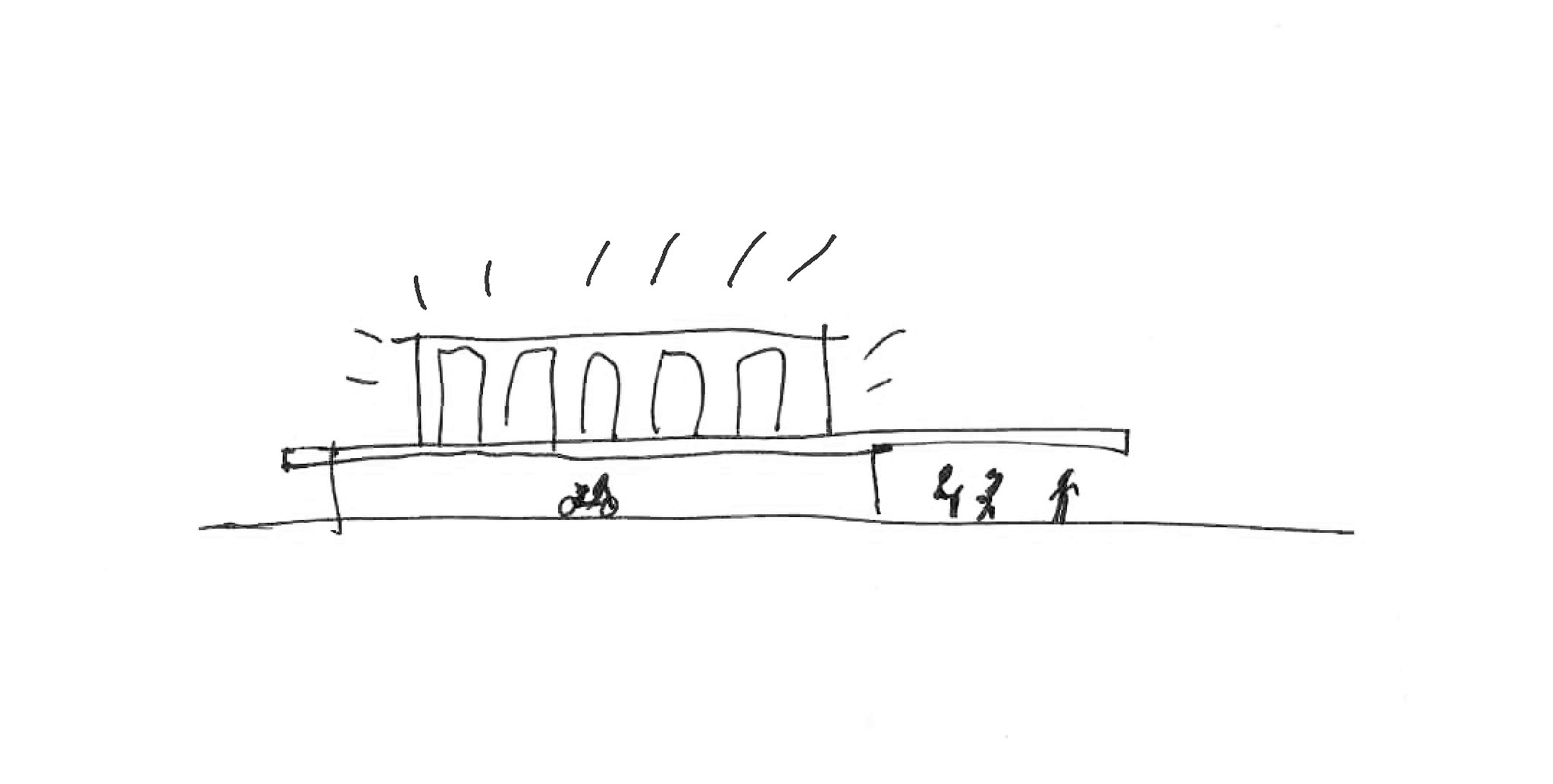

Boceto. Pabellón deportivo en Borky por OV-architekti.
La idea planteada por OV-architekti, se basa en una simple decisión de colocar todo el programa en una sola planta. Todo es fácilmente accesible, al tiempo que permite un control y una visión general completa del conjunto. La estructura del edificio utiliza como cimentación una losa de hormigón armado y la estructura de soporte vertical está formada por pilares prefabricadas de hormigón armado.
El centro se climatiza parcialmente con bombas de calor. Una pequeña planta de energía fotovoltaica está instalada en la cubierta inferior. El interior se puede ventilar de forma natural, en la temporada de invierno y verano la ventilación es gestionada por el sistema de control de instrumentación, es decir, el edificio es energéticamente pasivo.
El centro se climatiza parcialmente con bombas de calor. Una pequeña planta de energía fotovoltaica está instalada en la cubierta inferior. El interior se puede ventilar de forma natural, en la temporada de invierno y verano la ventilación es gestionada por el sistema de control de instrumentación, es decir, el edificio es energéticamente pasivo.
Descripción del proyecto por OV-architekti
El encargo de los clientes era construir un polideportivo con instalaciones y una tribuna junto al río Elba. La propuesta ganó el 1er lugar en el concurso de arquitectura.

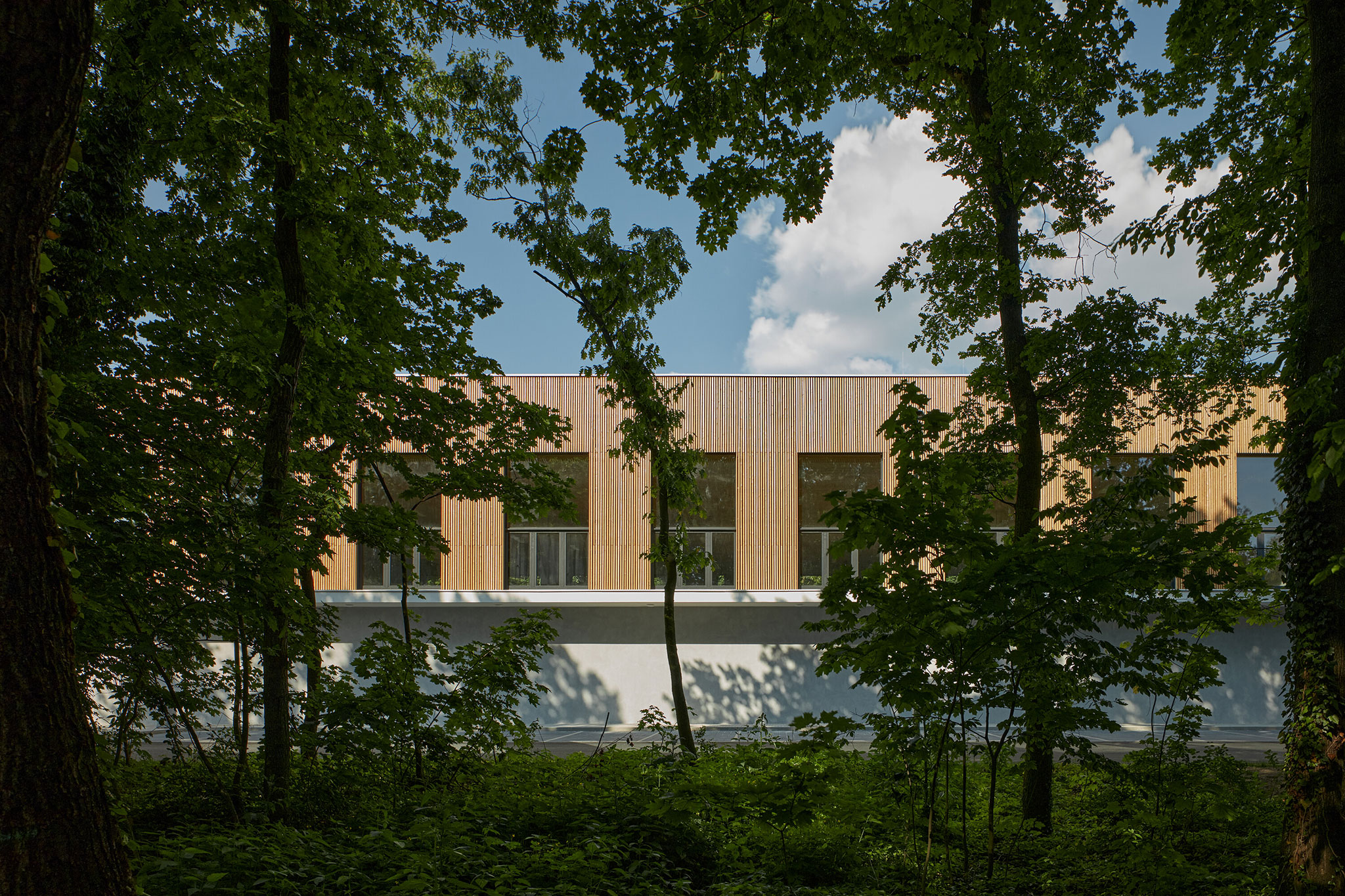

La parcela está ubicada en el extremo noreste de la ciudad de Kolín, cerca de las pistas de tenis y de un estadio de atletismo. Este conjunto de instalaciones deportivas está rodeado por un bosque caducifolio y se accede por un carril bici por el río Elba.

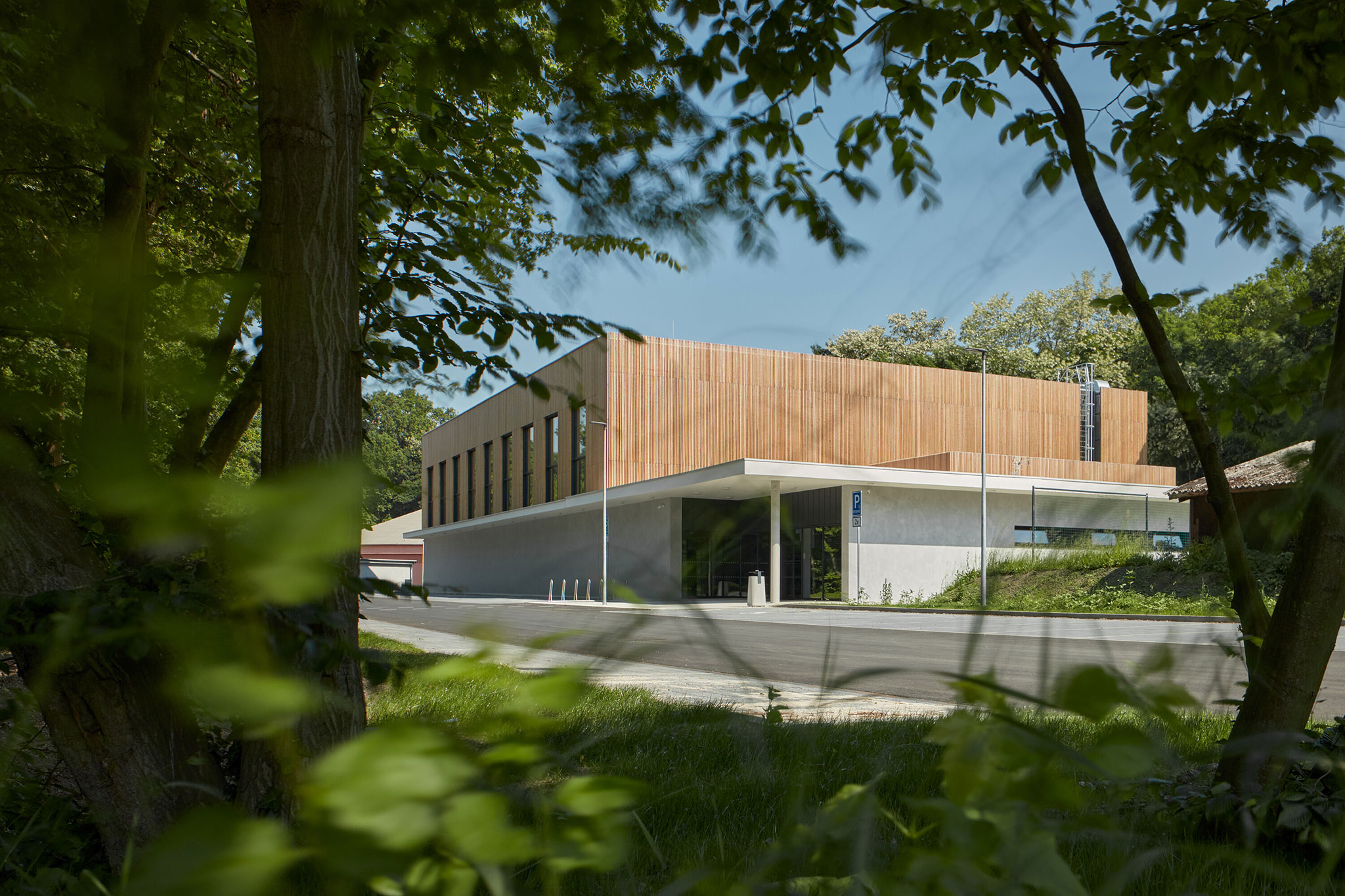

La propuesta está influenciada por la llanura circundante del terreno, donde es fácil pasear en bicicleta, por el ambiente agradable del pueblo cercano, por el lento caudal del río Elba, y por la ubicación de la parcela en el bosque. El concepto se basa en un edificio bajo de una sola planta, techado con un voladizo superpuesto y la masa de madera del vestíbulo elevado.

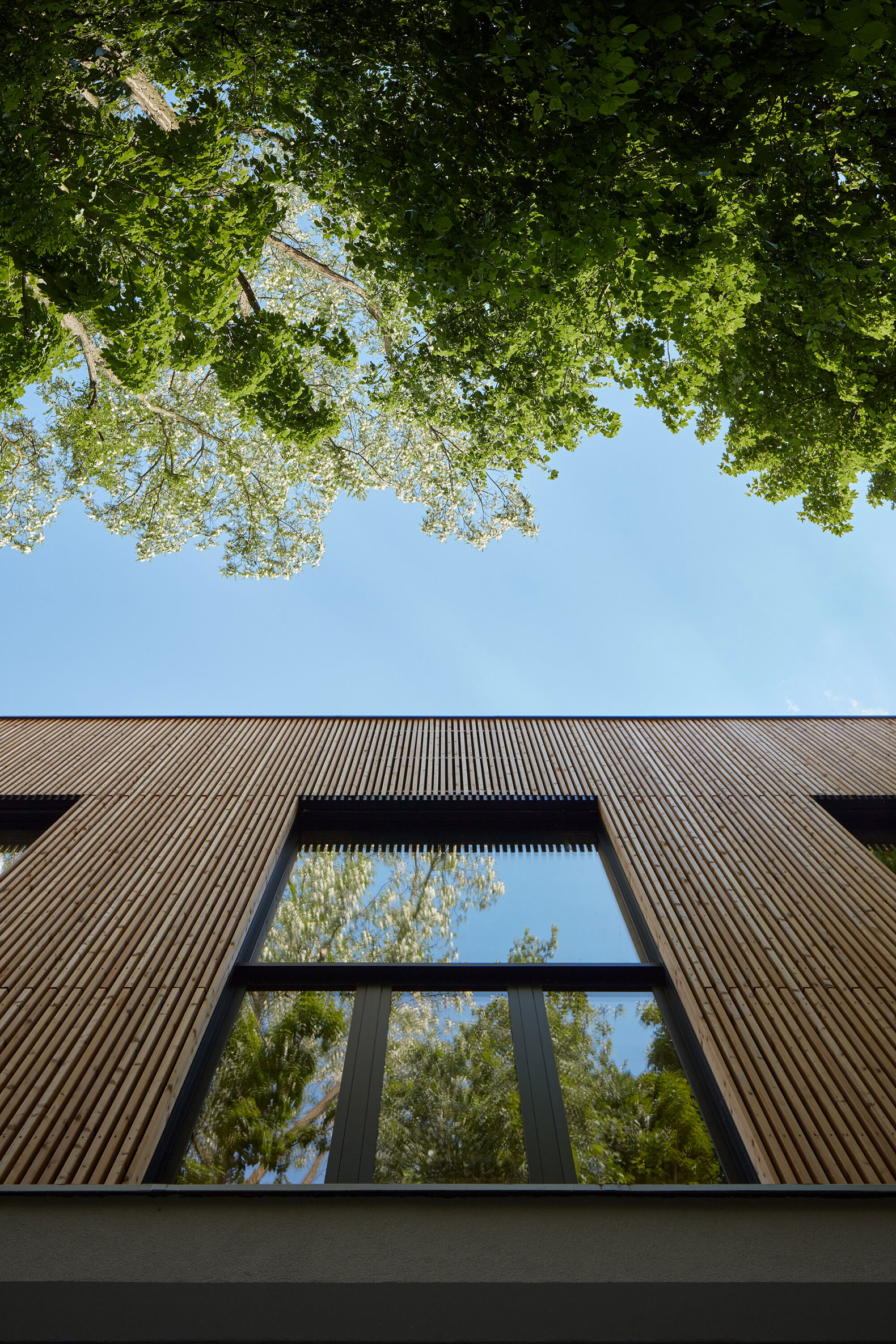

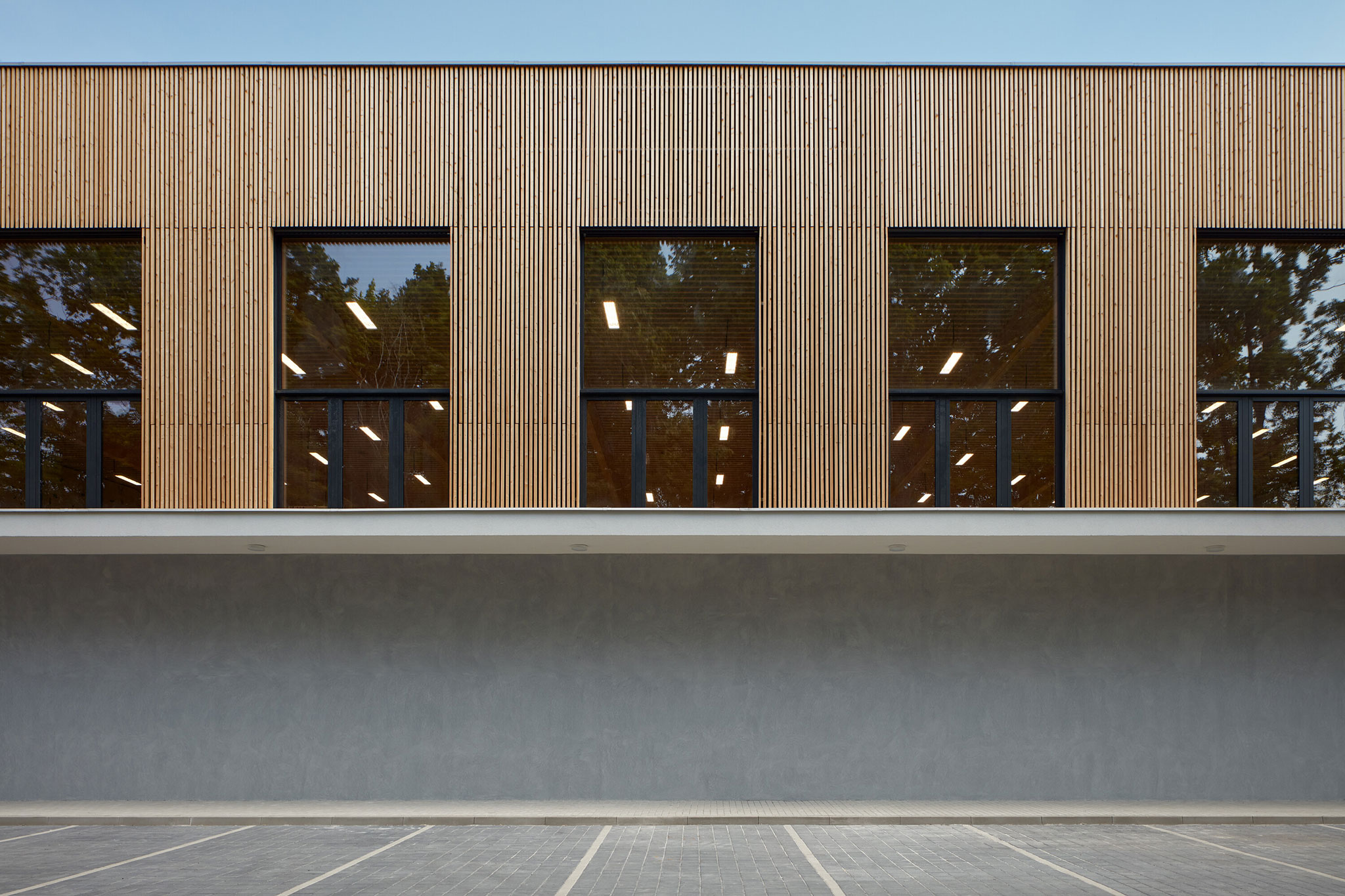

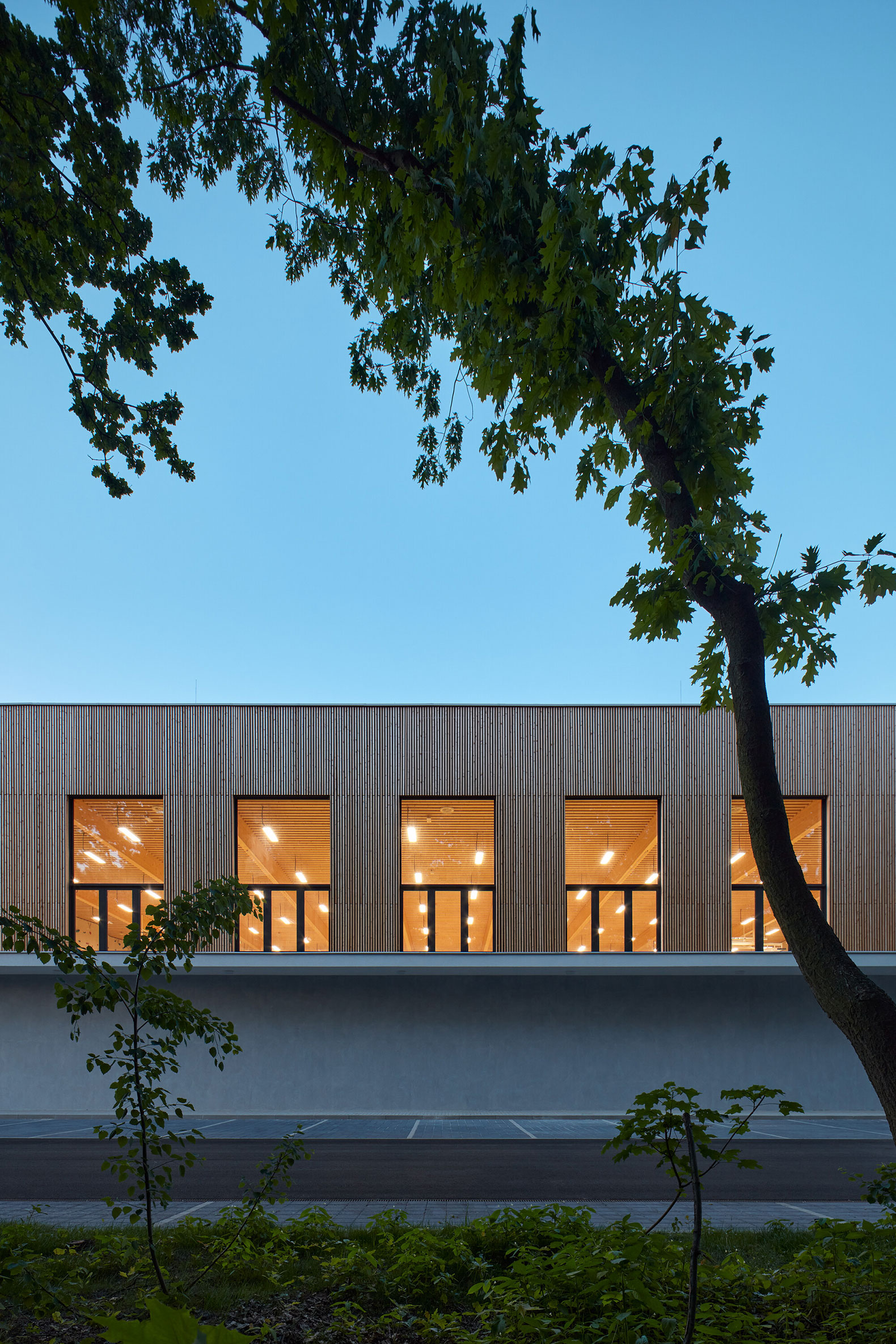

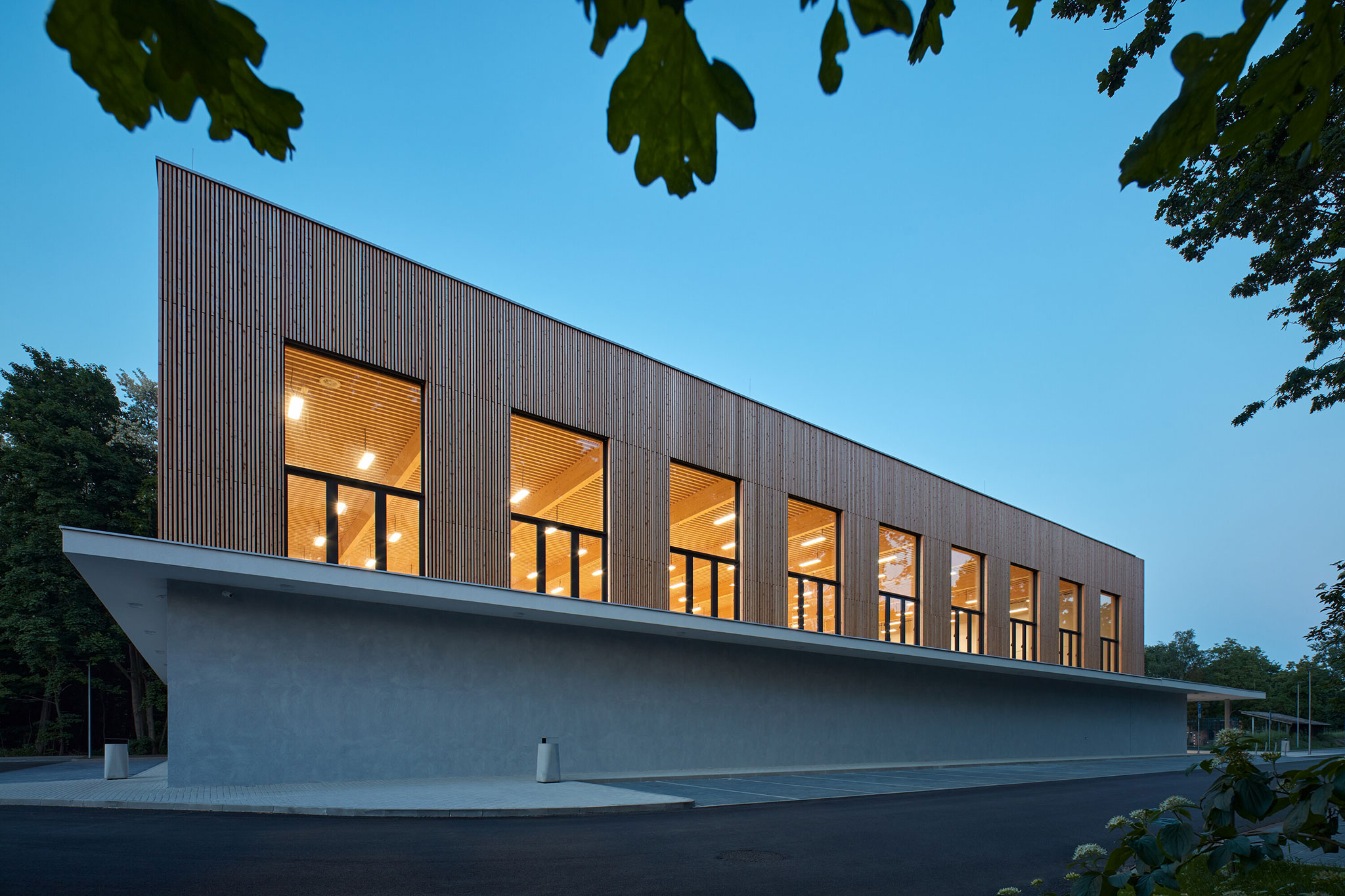

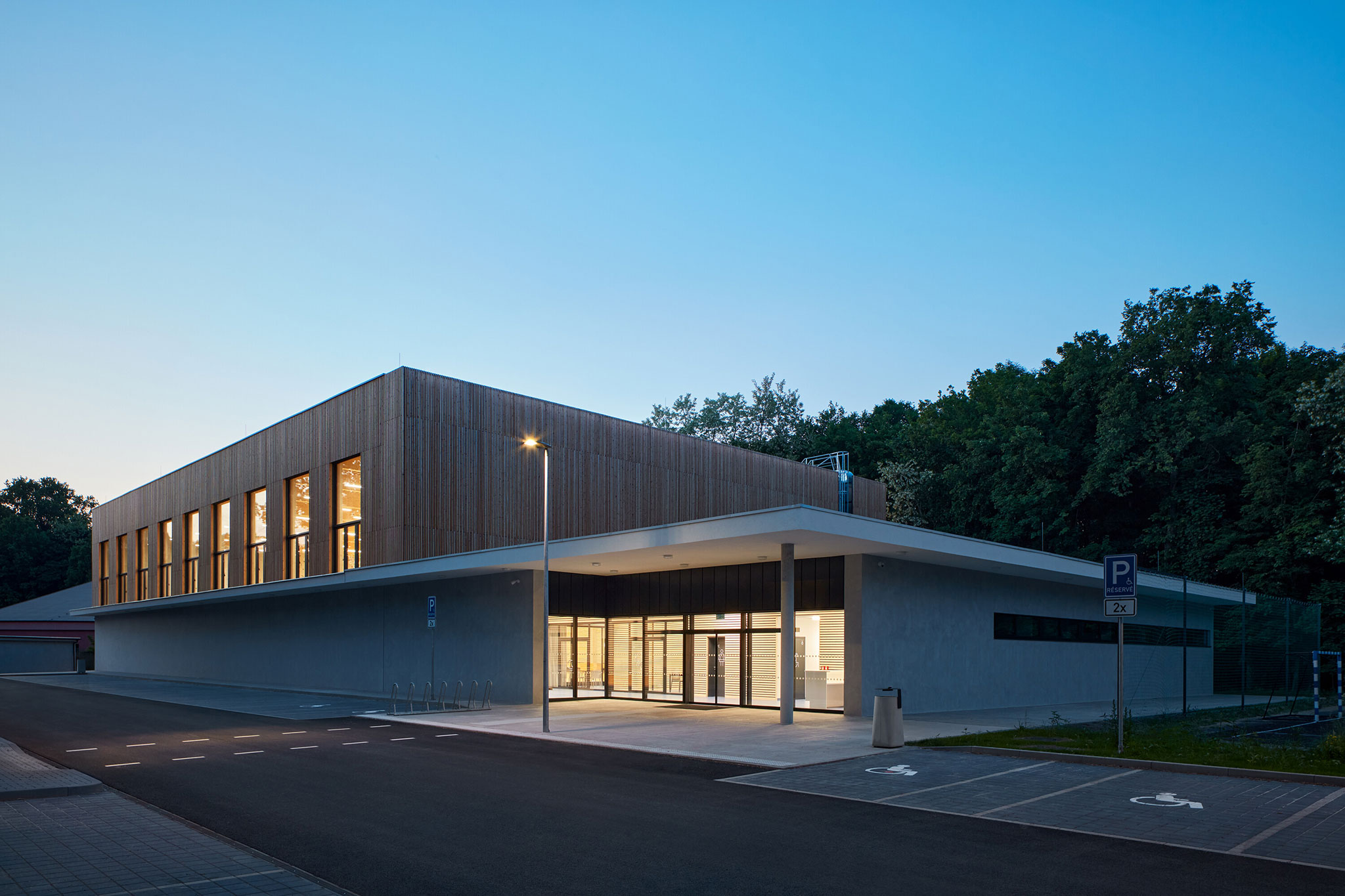

El voladizo delimita la parte baja del edificio lo que aporta una atmósfera amigable a pequeña escala. El farol alto de madera asoma por encima de la parte inferior. Los grandes ventanales que iluminan el interior hacen referencia a la tradición checa de los pabellones deportivos Sokol con el espíritu optimista del período de entreguerras y de la fundación del estado.
El plan de distribución se basa en una simple decisión de colocar todo el programa en un piso. Todo es fácilmente accesible al tiempo que permite un control y una visión general suficientes para el escritorio de la recepcionista.

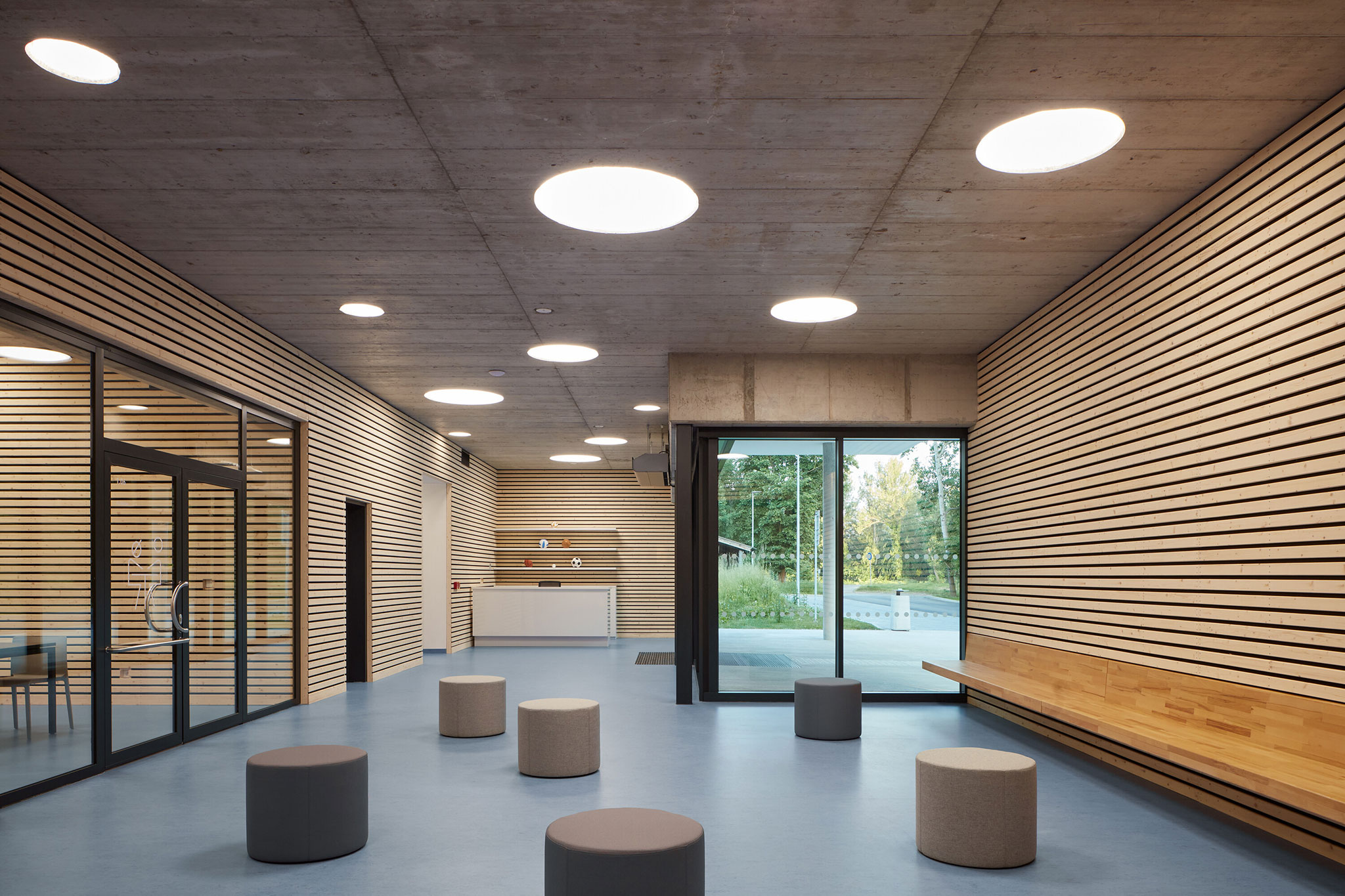

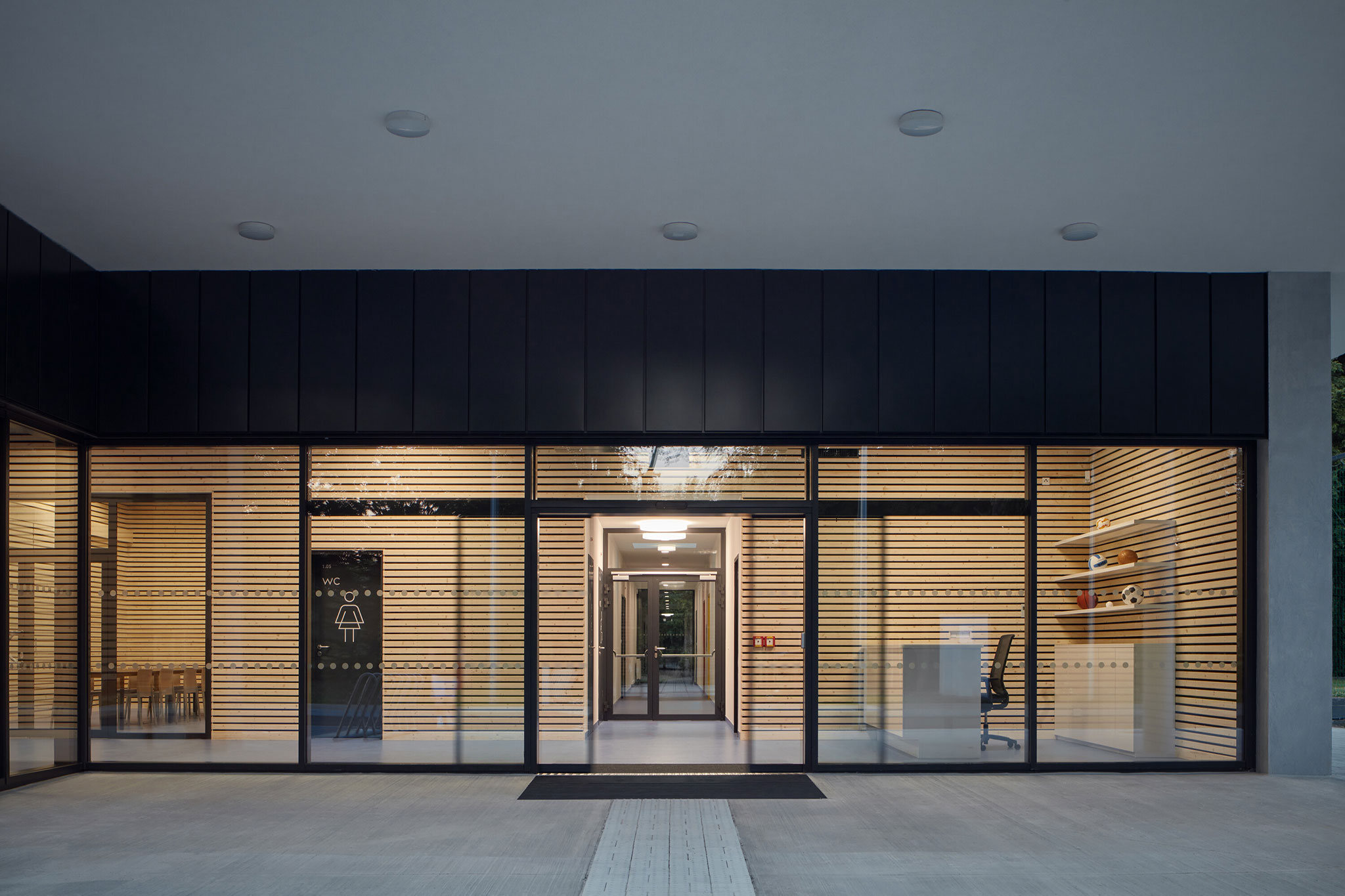

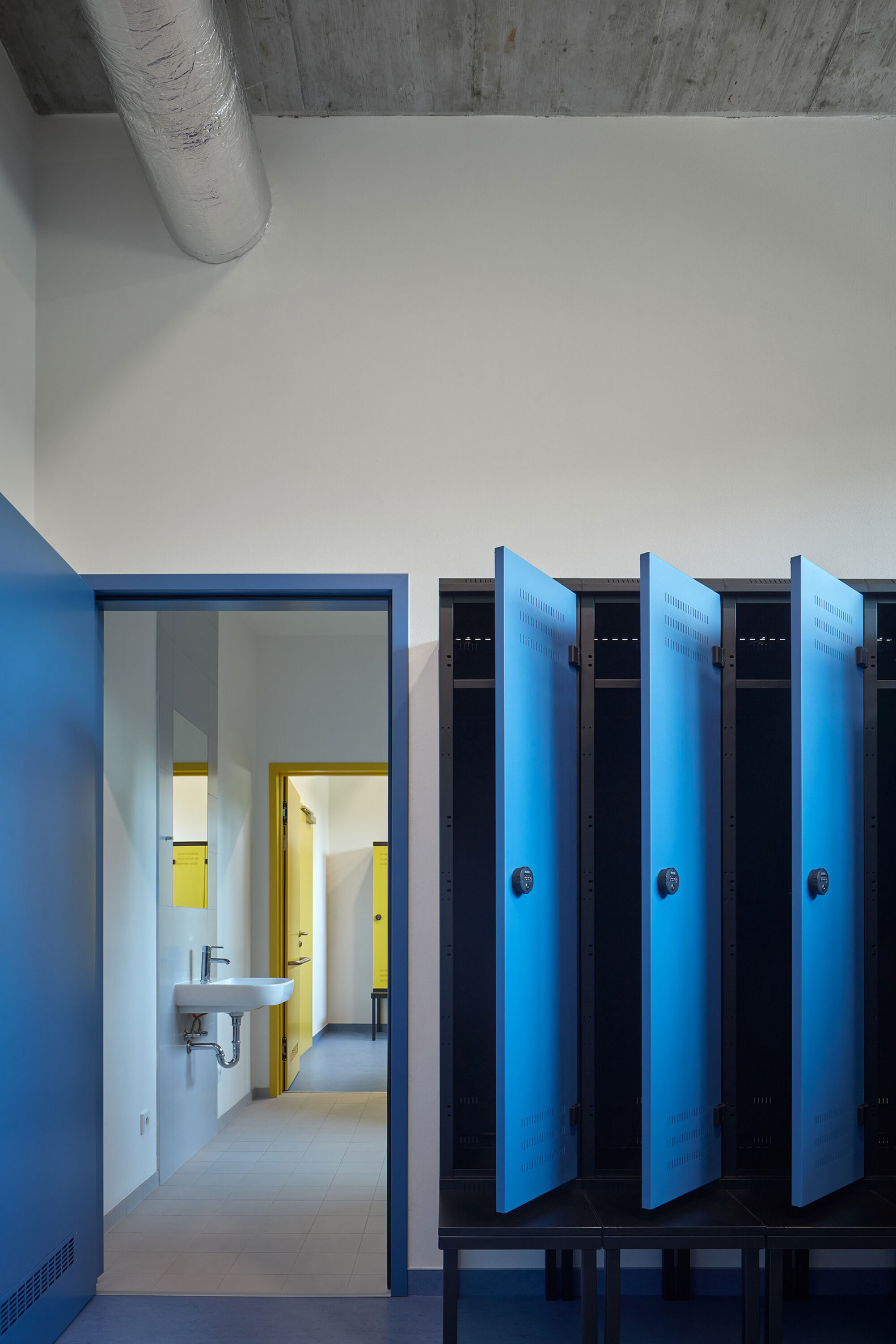

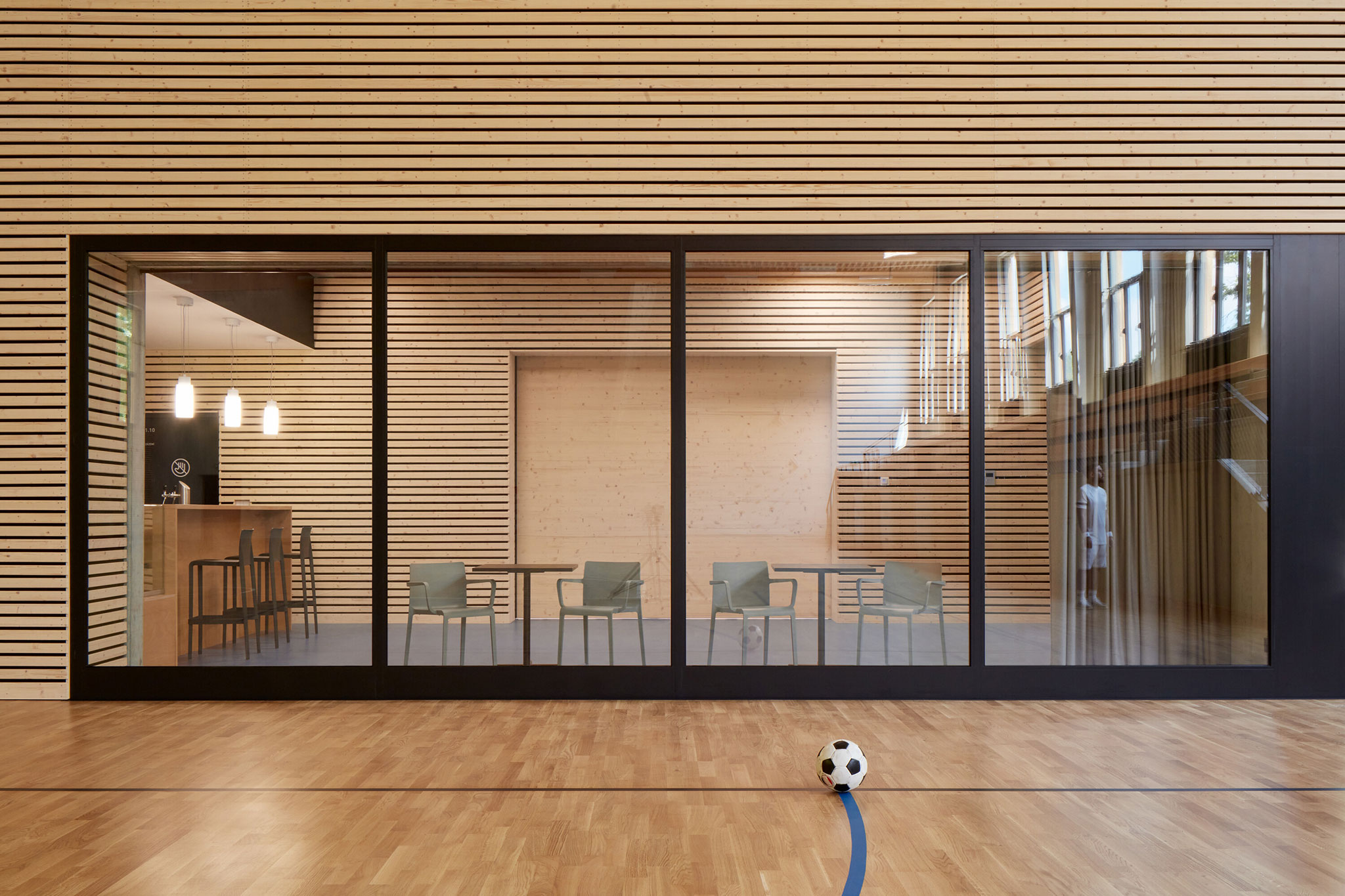

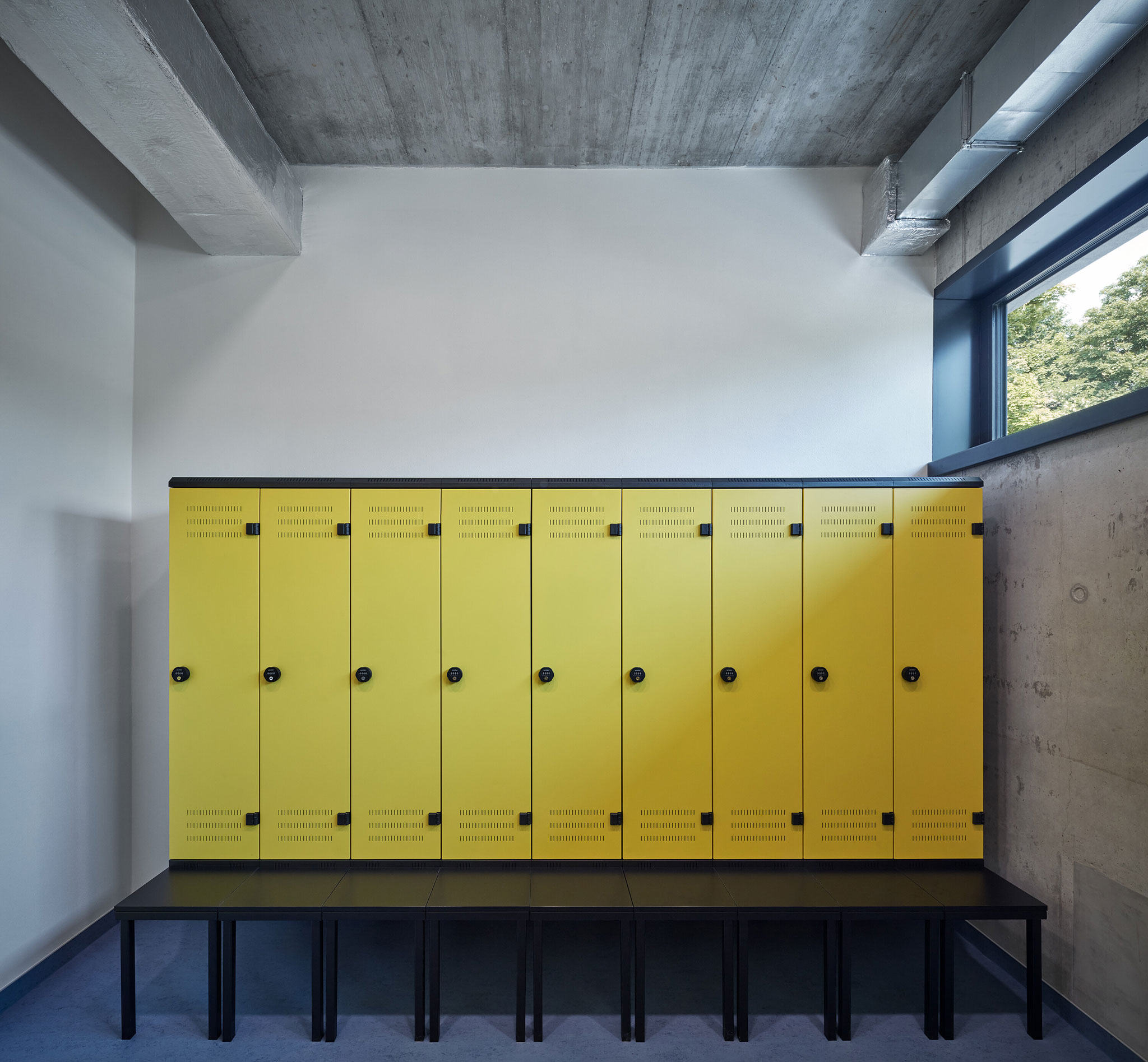

El vestíbulo de entrada desemboca en un buffet. Es posible conectar o dividir los dos espacios si es necesario. Vestuarios, aseos y salas técnicas siguen en esta parte inferior del edificio. Las entradas al campo de juego están separadas para visitantes y jugadores.

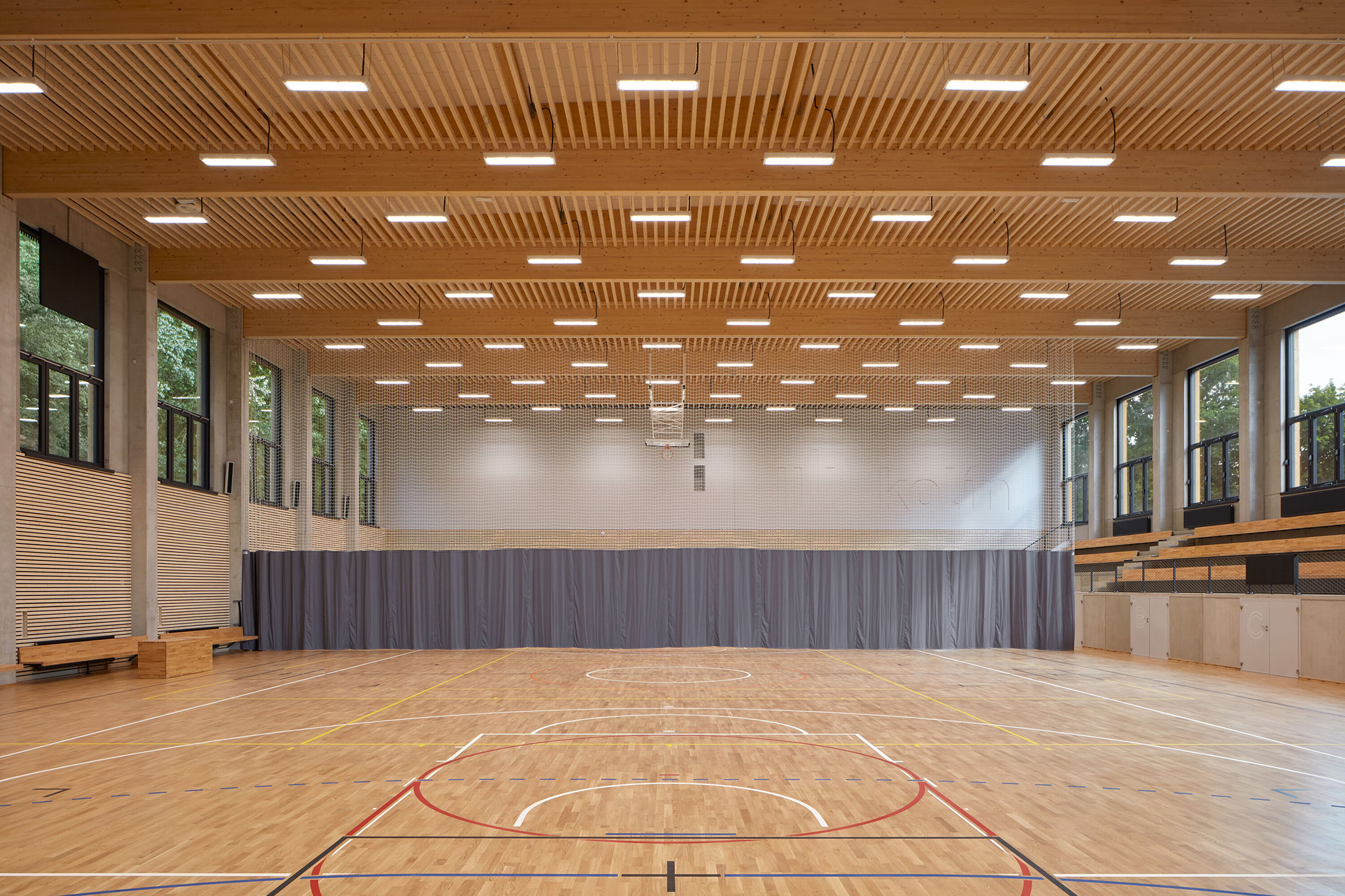

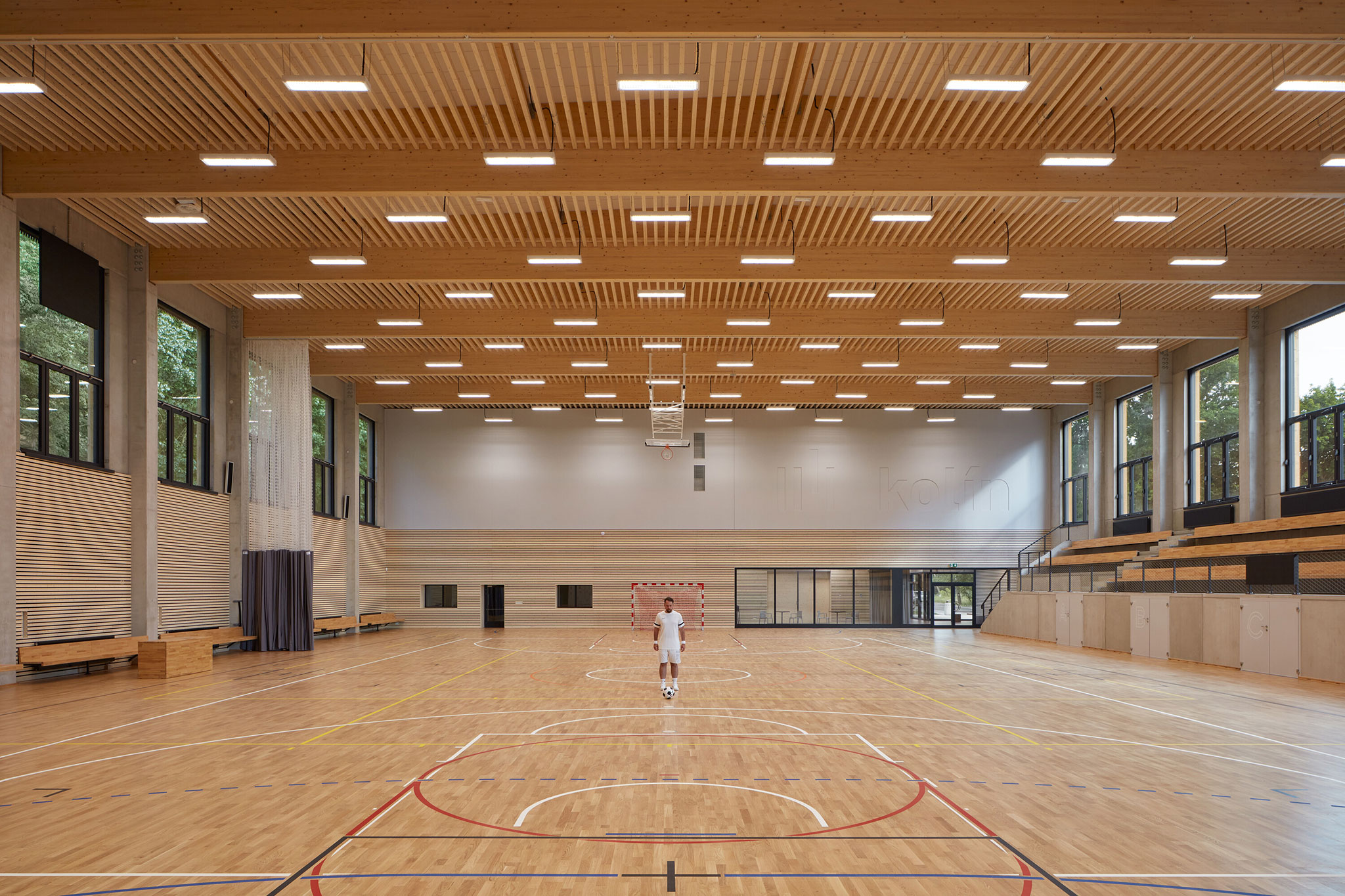

La estructura del edificio está cimentada sobre una losa monolítica de hormigón armado y la estructura de soporte vertical está formada por columnas prefabricadas de hormigón armado. Las cerchas del techo son de madera laminada encolada con luces de 32 m. El relleno de la estructura del muro entre las columnas es de paneles prefabricados de hormigón. Toda la estructura está aislada térmicamente con ETICS. En el interior se introduce el sellado acústico y el revestimiento.
El centro se calienta y se enfría parcialmente con bombas de calor. Una pequeña planta de energía fotovoltaica está instalada en el techo inferior. El interior se puede ventilar de forma natural, en la temporada de invierno y verano la ventilación es gestionada por el sistema de control de instrumentación. El edificio es energéticamente pasivo.
Más información
Arquitectos
OV-architekti. Arquitectos.- Štěpán Valouch, Jiří Opočenský.
Equipo de proyecto
Coautor.- Magdalena Havlová, Jakub Neumann.
Colaboradores
Constructor general.- Strabag. Gráficos.- Ryjukyju.
Cliente
Municipio de Kolín.
Superficie
Superficie Construida.- 2300 m². Superficie Útil.- 2000 m². Tamaño de la parcela.- 7635 m². Dimensiones.- 66,5 x 32 m / 21000 m3.
Presupuesto
4.44 mil. €.
Fechas
Año de proyecto.- 2017-2019. Año de finalización.- 2021.
Materiales
Hormigón.- columnas, techos, paredes. Madera - Vigas.- Revestimientos acústicos, piso, asientos.
Fabricantes
Ventanas de aluminio.- Alu. Suelo deportivo de madera Singelflex.- Boen. Cerchas de madera laminada encolada.- Rubner Holzbau. Revestimiento acústico de madera.- Aveton. Fachada de escayola.- Weber.
Localización
Brankovická, 1621 - Lesopark Borky, Kolín, República Checa.
Fotografía
OV-architekti
El estudio de arquitectura OV-architekti fue fundado en 2007. Los fundadores del estudio Jiří Opočenský (1978) y Štěpán Valouch (1977) son alumnos de la Facultad de Arquitectura de CTU. Después de un par de casas familiares entre los años 2007-2010, se movieron hacia proyectos de mayor escala y diseños urbanos. En 2010, la empresa ov architekti s.r.o. fue fundada. En 2010-2012, el equipo creció hasta tener 13 miembros estables de oficina. Jiří Opočenský y Štěpán Valouch están autorizados por la Cámara Checa de Arquitectos (ČKA).
Cada tarea puede dar lugar a una solución única, que buscamos junto con el cliente. A través de la etapa de diseño trabajamos con modelos 3d, tanto digitales como físicos, visualizaciones y bocetos a mano en diferentes escalas. Las consultas con los clientes son fundamentales en el proceso. Buscamos un concepto fuerte, unificador y fácil de articular en forma de simple logo gráfico, que nos lleve hasta la finalización del edificio. Para el cliente, la propuesta debe ofrecer un alto valor a un precio razonable. Consultamos desde las primeras intenciones de invertir en una parcela y participamos en todas las etapas del proceso de diseño y construcción.
Cada tarea puede dar lugar a una solución única, que buscamos junto con el cliente. A través de la etapa de diseño trabajamos con modelos 3d, tanto digitales como físicos, visualizaciones y bocetos a mano en diferentes escalas. Las consultas con los clientes son fundamentales en el proceso. Buscamos un concepto fuerte, unificador y fácil de articular en forma de simple logo gráfico, que nos lleve hasta la finalización del edificio. Para el cliente, la propuesta debe ofrecer un alto valor a un precio razonable. Consultamos desde las primeras intenciones de invertir en una parcela y participamos en todas las etapas del proceso de diseño y construcción.
