Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH
12/07/2018.
[Zhejiang] China
metalocus, JUDIT OTERO
metalocus, JUDIT OTERO
El CTC (China Textile Center) es un complejo artístico y comercial en Shaoxing, que se inauguró oficialmente en el verano de 2018. El proyecto involucra una combinación de tipologías comerciales y se convertirá en el núcleo de la Ciudad Científica de Keqiao en Shaoxing.

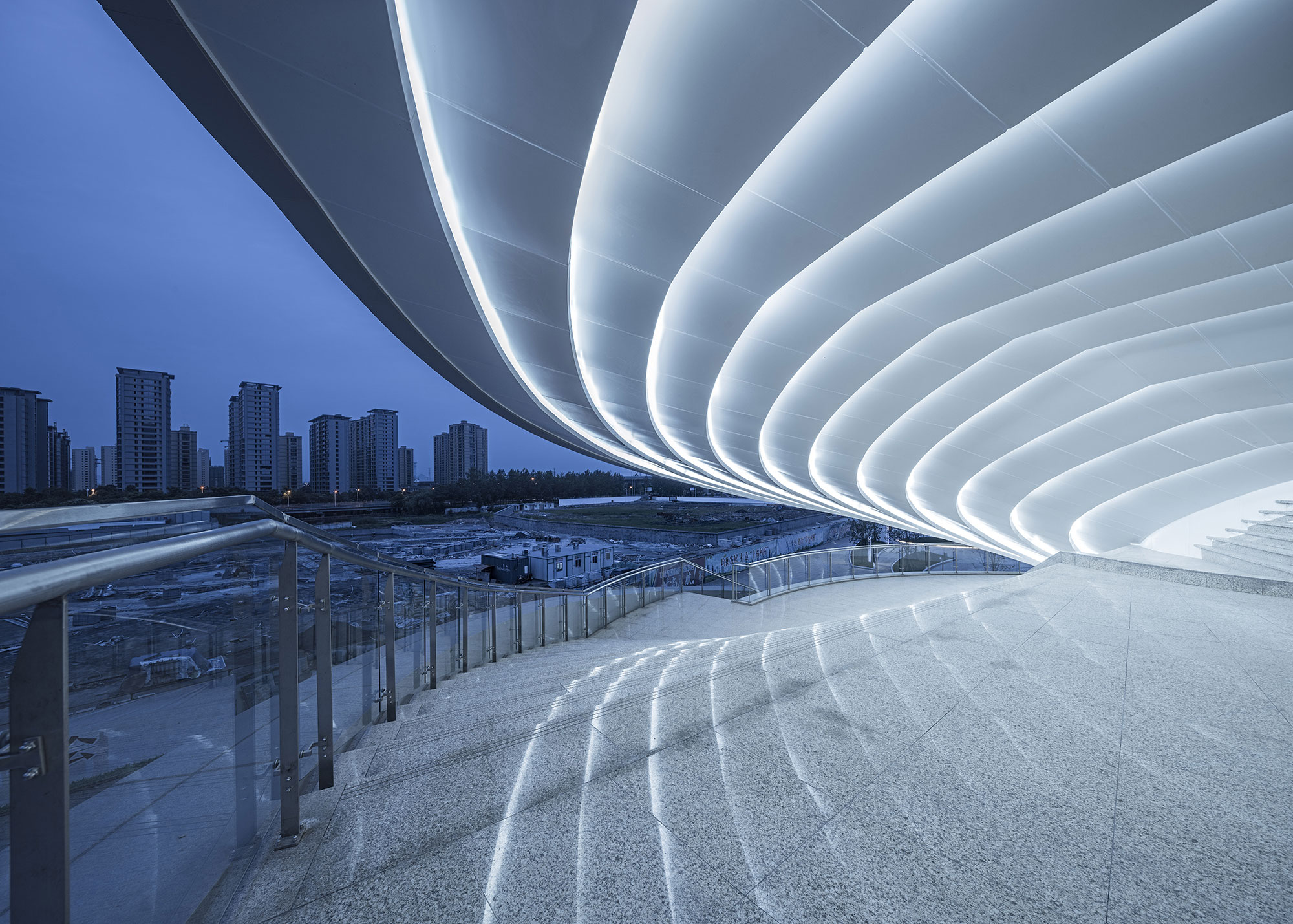

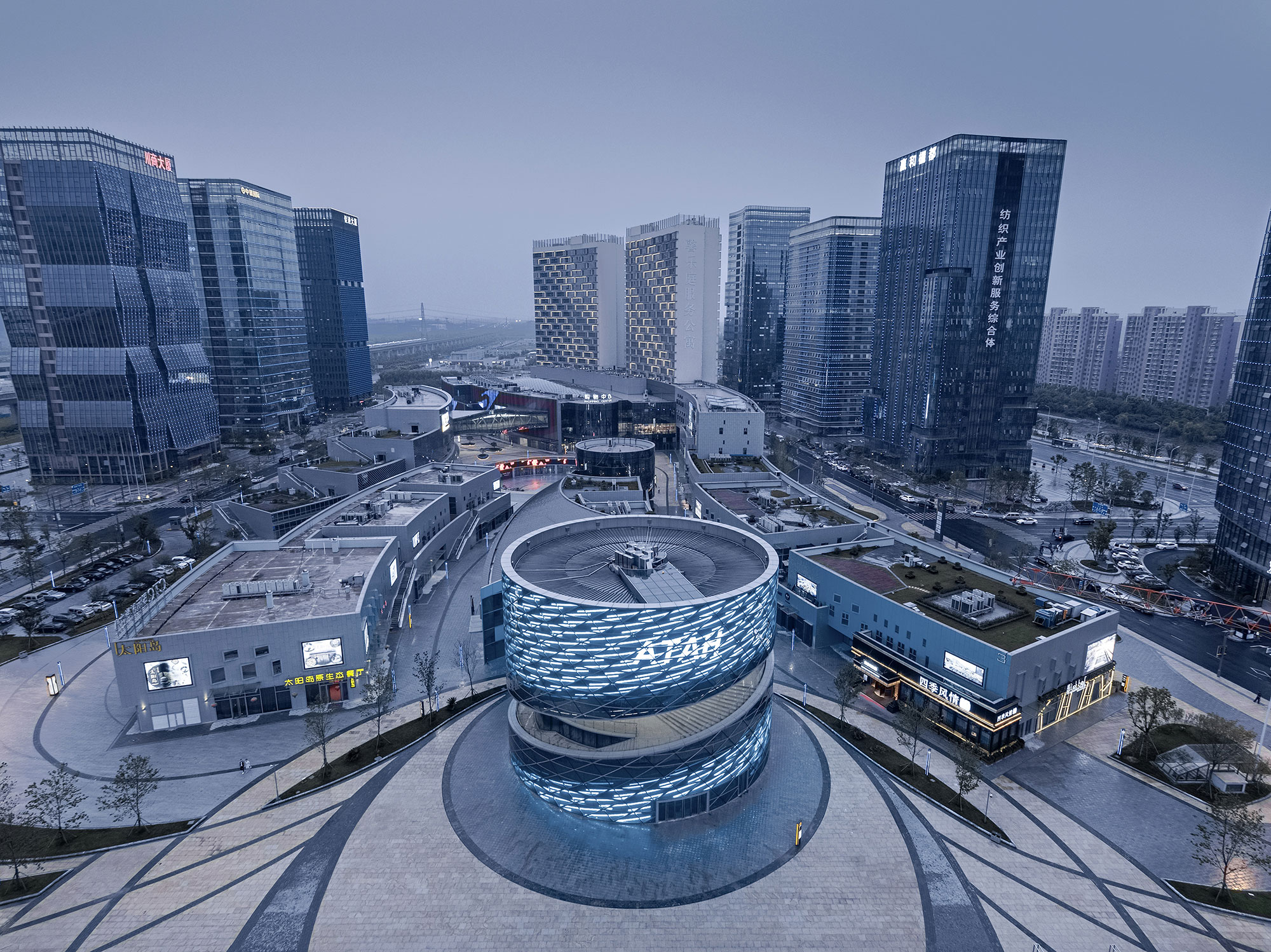

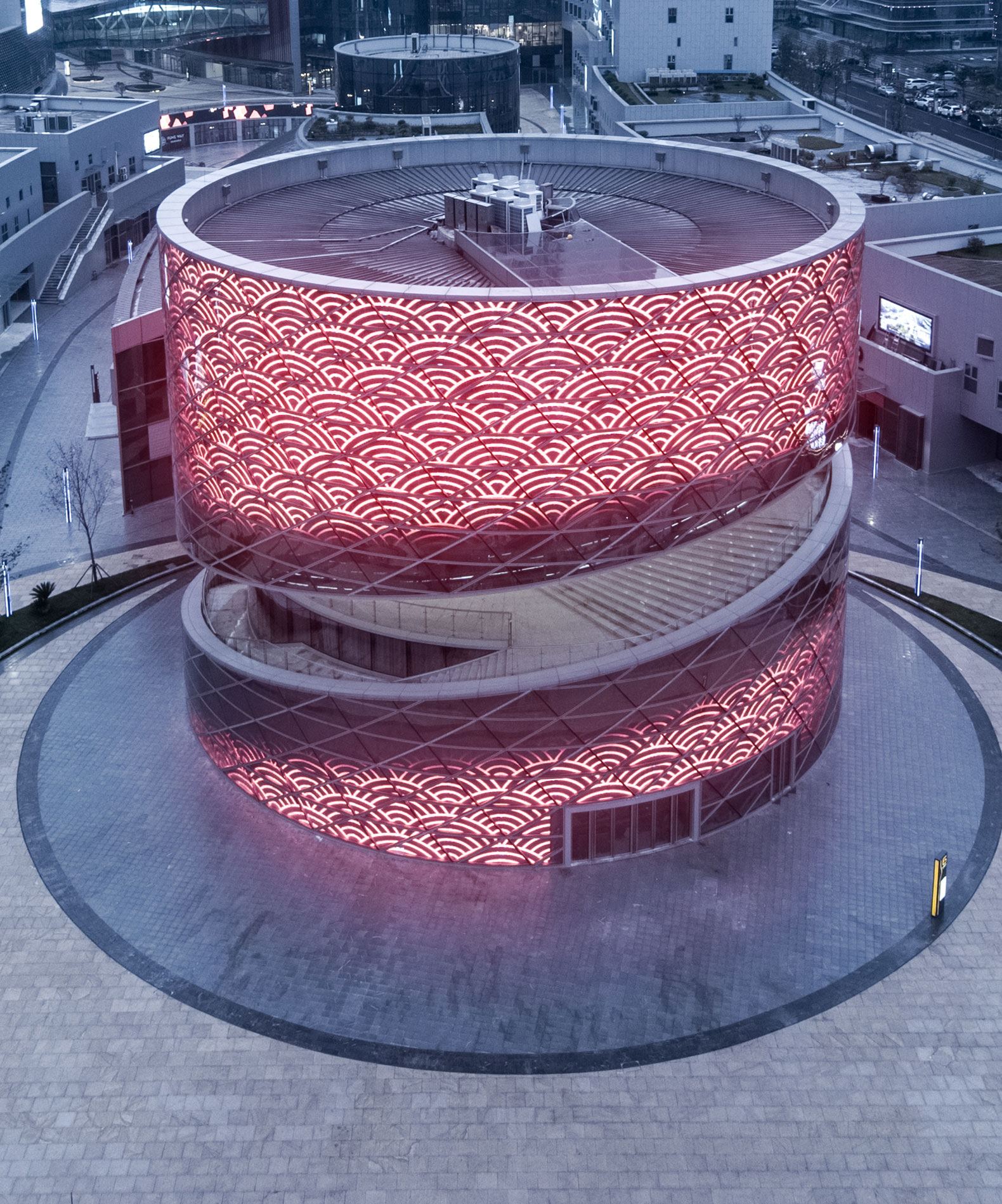

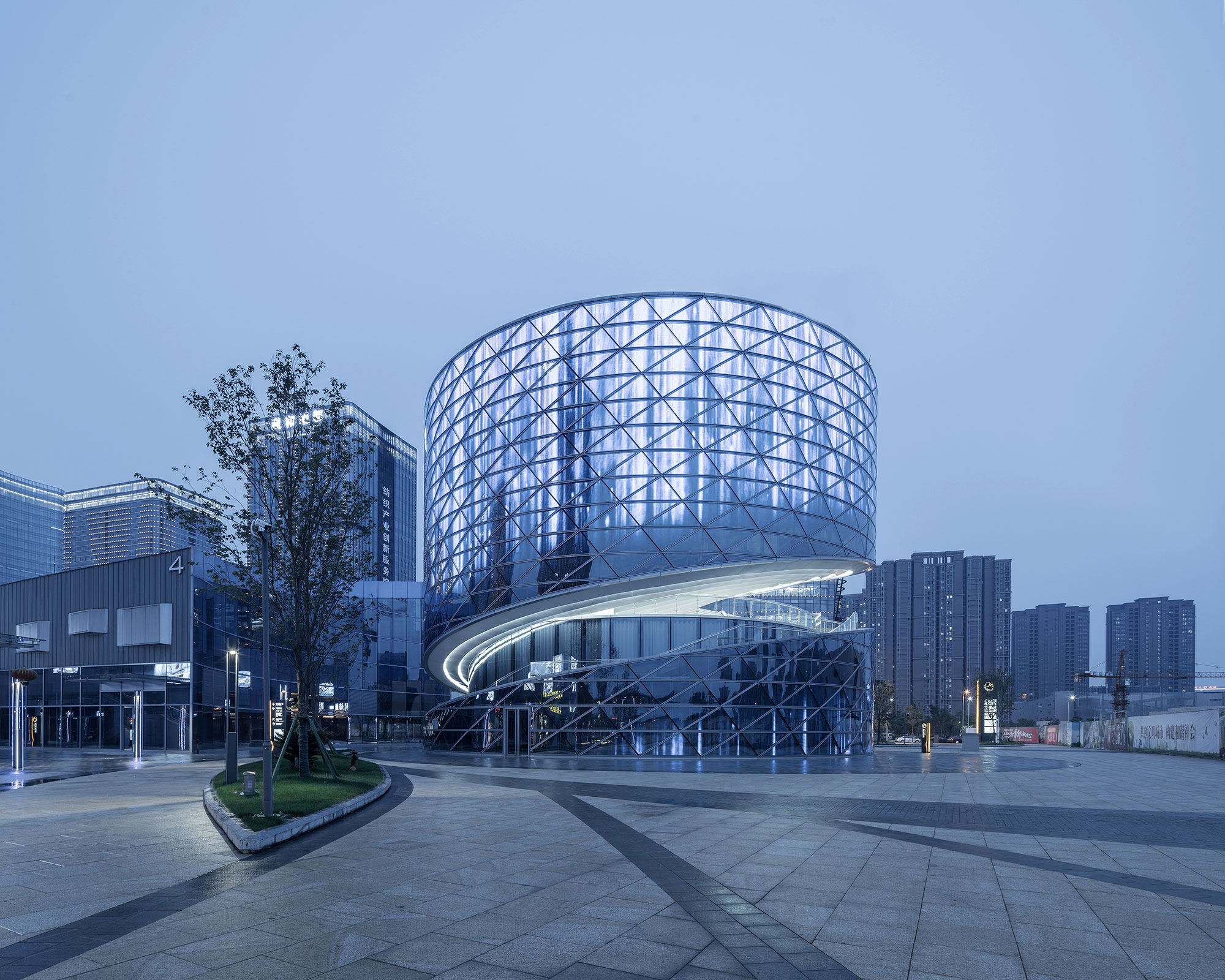

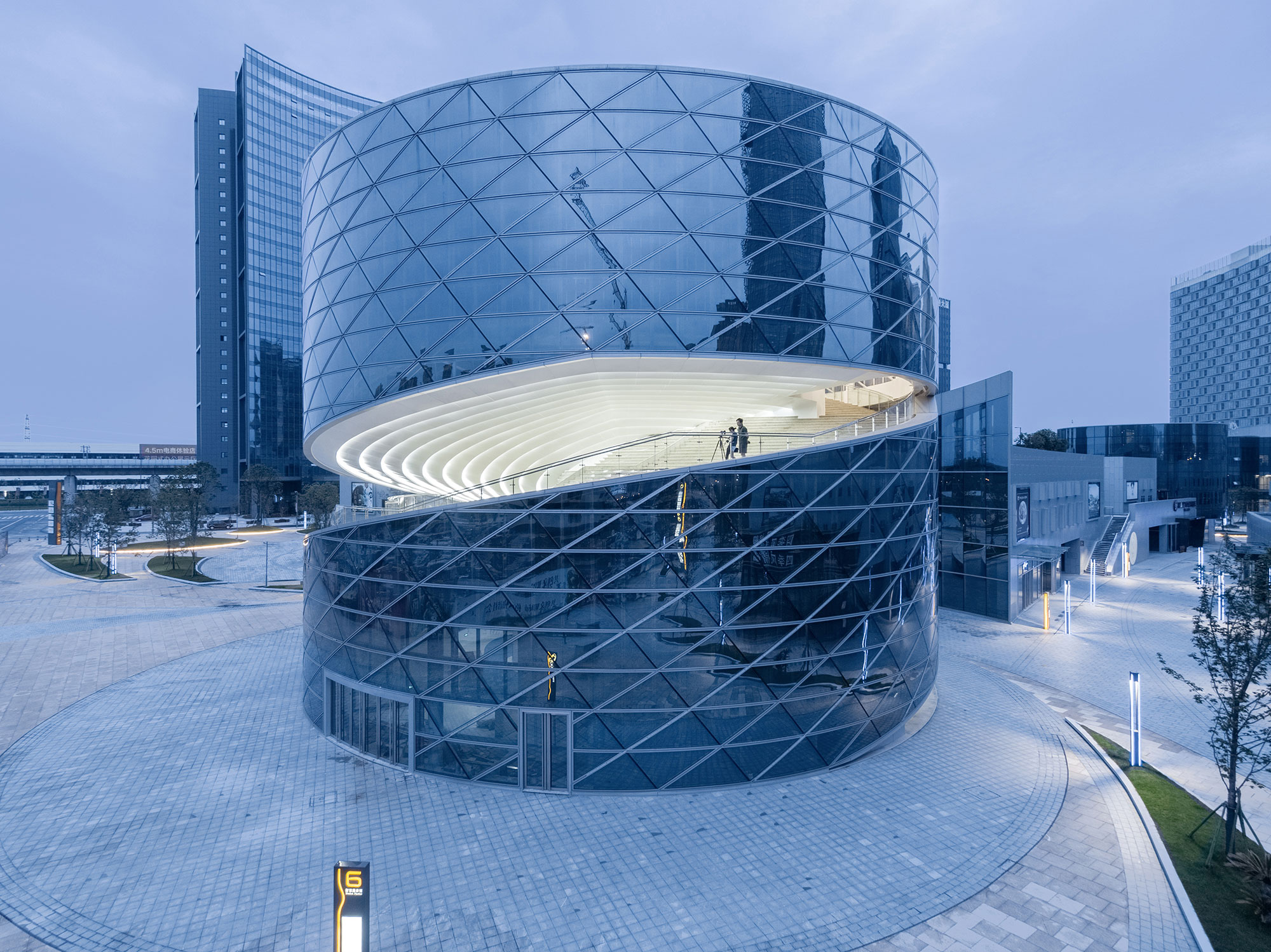

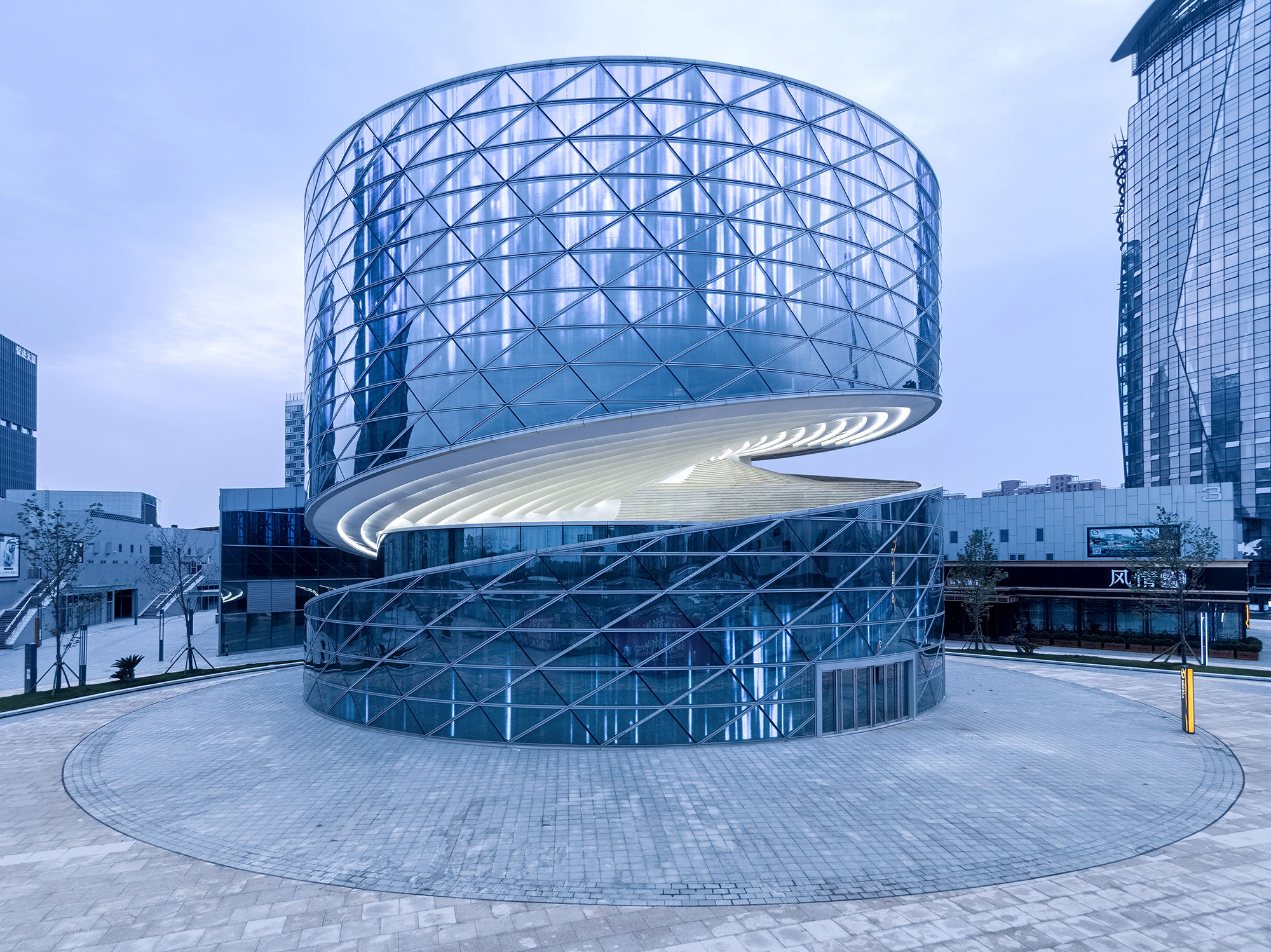

Visualización exterior. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Cortesía de Studio ATAH
Visualización exterior. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Cortesía de Studio ATAH
Visualización exterior. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Cortesía de Studio ATAH
Visualización exterior. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Cortesía de Studio ATAH
Visualización exterior. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Cortesía de Studio ATAH
Visualización exterior. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Cortesía de Studio ATAH
Visualización exterior. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Cortesía de Studio ATAH
Visualización exterior. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Cortesía de Studio ATAH
Visualización exterior. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Cortesía de Studio ATAH
Visualización exterior. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Cortesía de Studio ATAH
Visualización exterior. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Cortesía de Studio ATAH
Visualización exterior. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Cortesía de Studio ATAH
Visualización exterior. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Cortesía de Studio ATAH
Visualización exterior. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Cortesía de Studio ATAH
Visualización exterior. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Cortesía de Studio ATAH

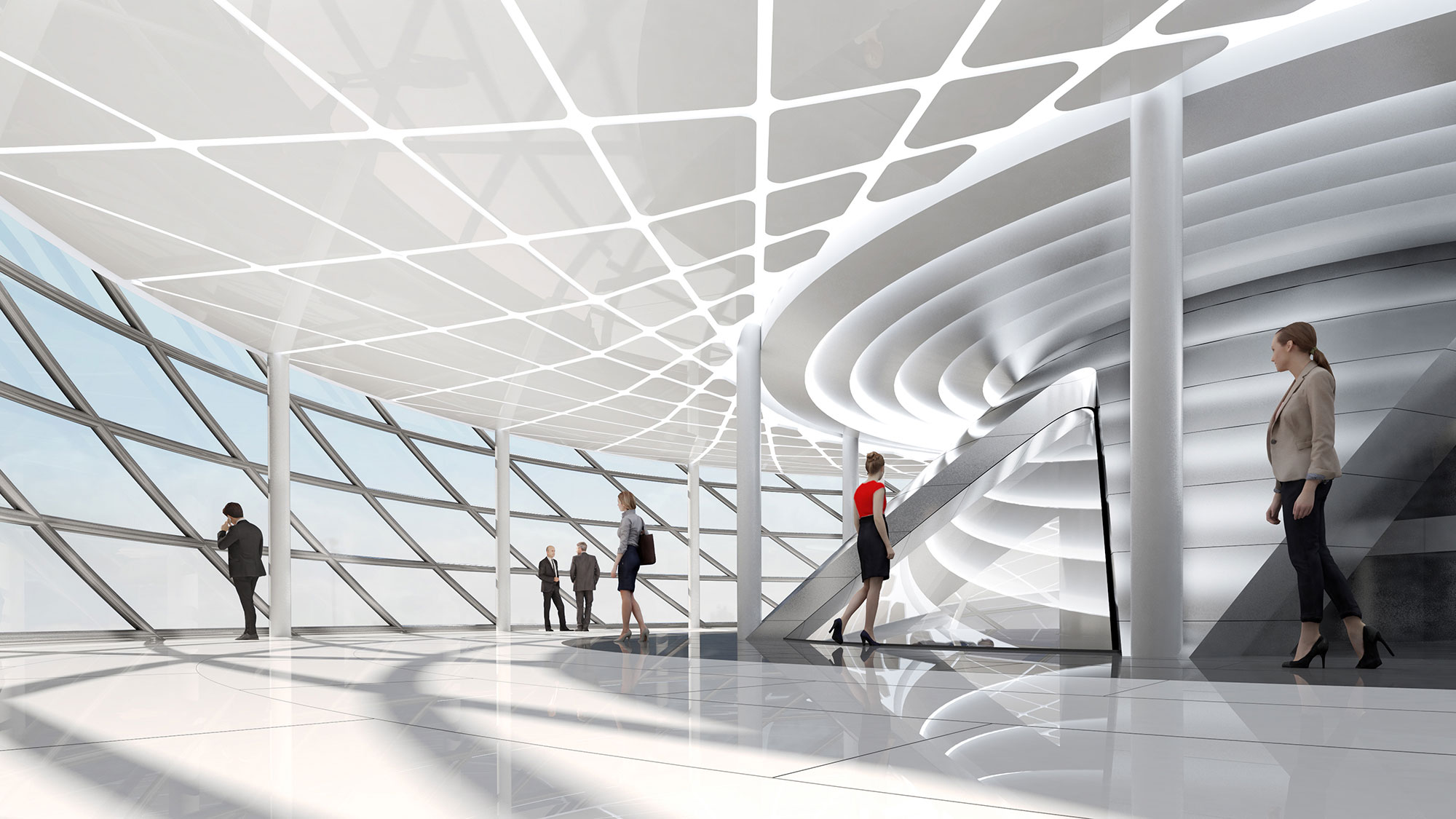

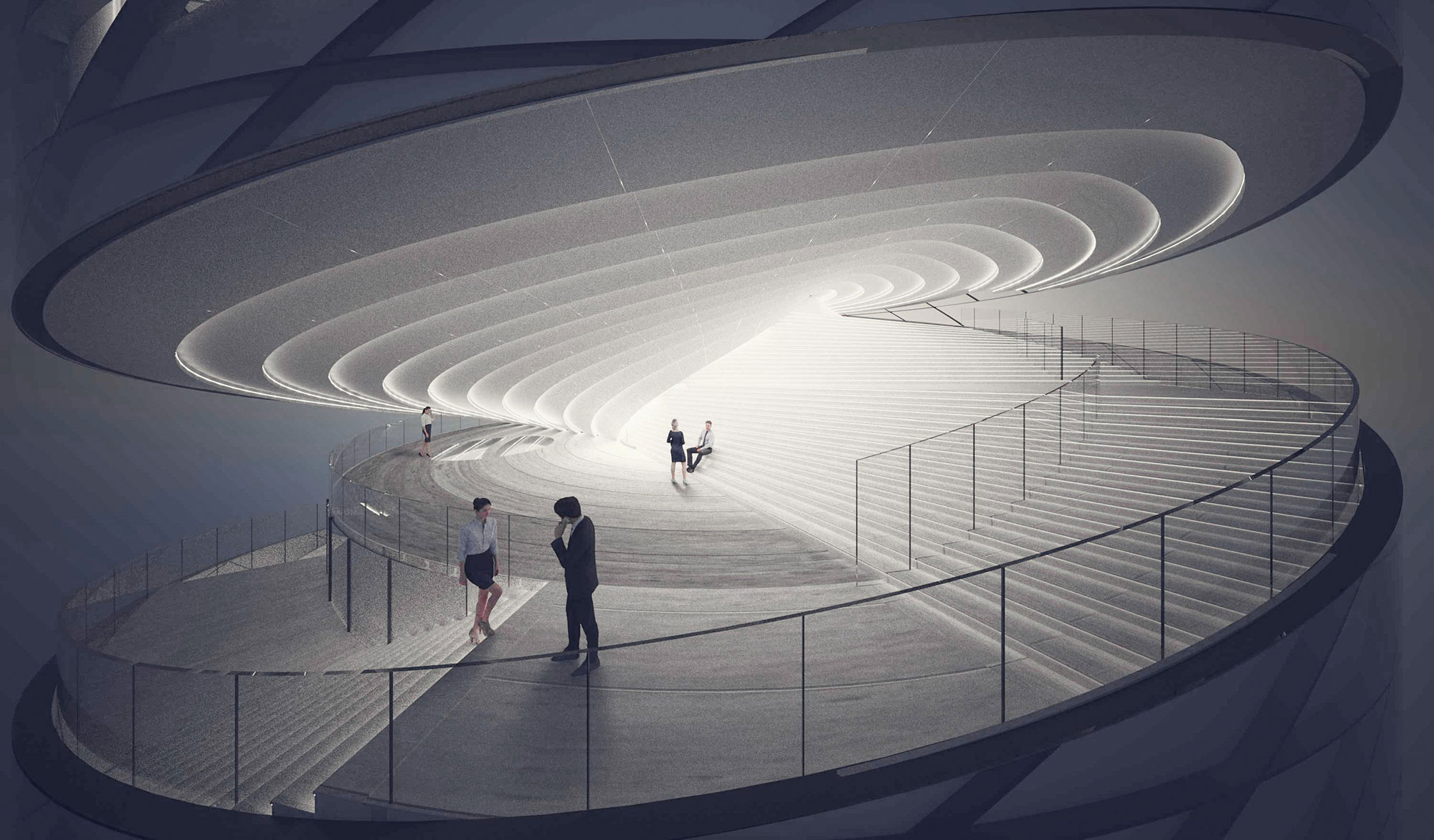

Visualización interior. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Cortesía de Studio ATAH
Visualización interior. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Cortesía de Studio ATAH
Visualización interior. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Cortesía de Studio ATAH
Visualización interior. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Cortesía de Studio ATAH
Visualización interior. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Cortesía de Studio ATAH
Visualización interior. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Cortesía de Studio ATAH

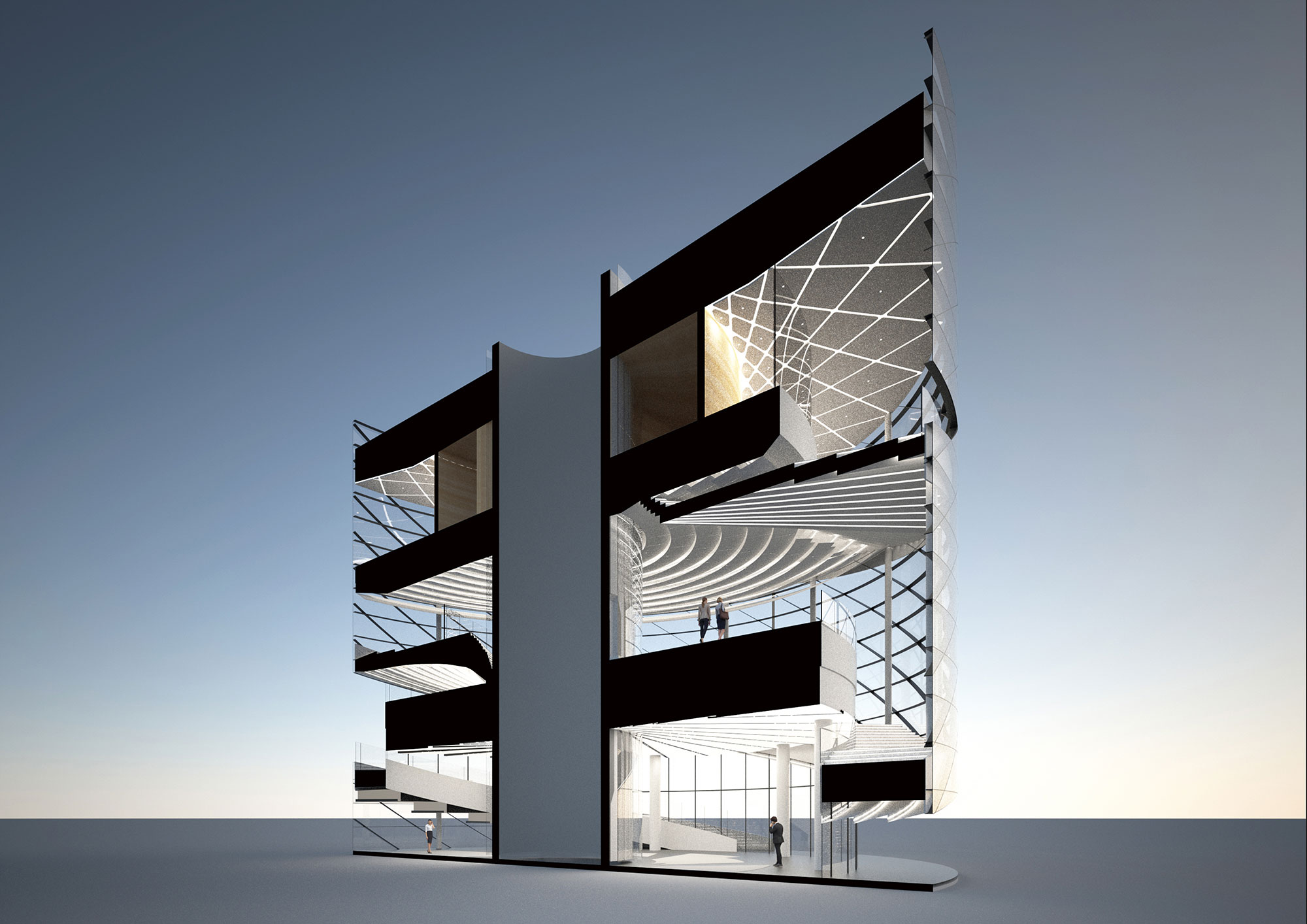

Sección 3D. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Cortesía de Studio ATAH
Planta 1. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Cortesía de Studio ATAH

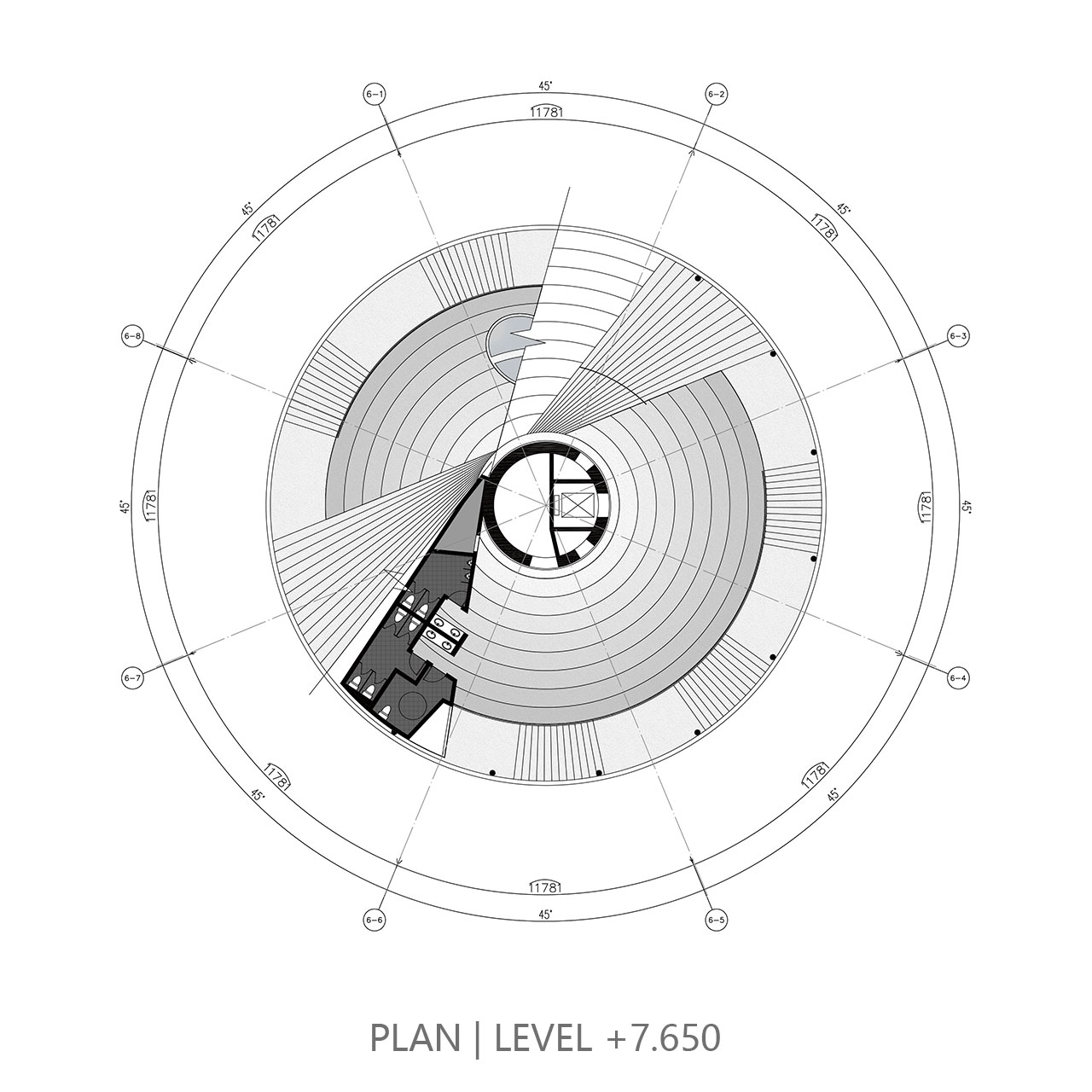

Planta 2. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Cortesía de Studio ATAH
Planta 3. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Cortesía de Studio ATAH

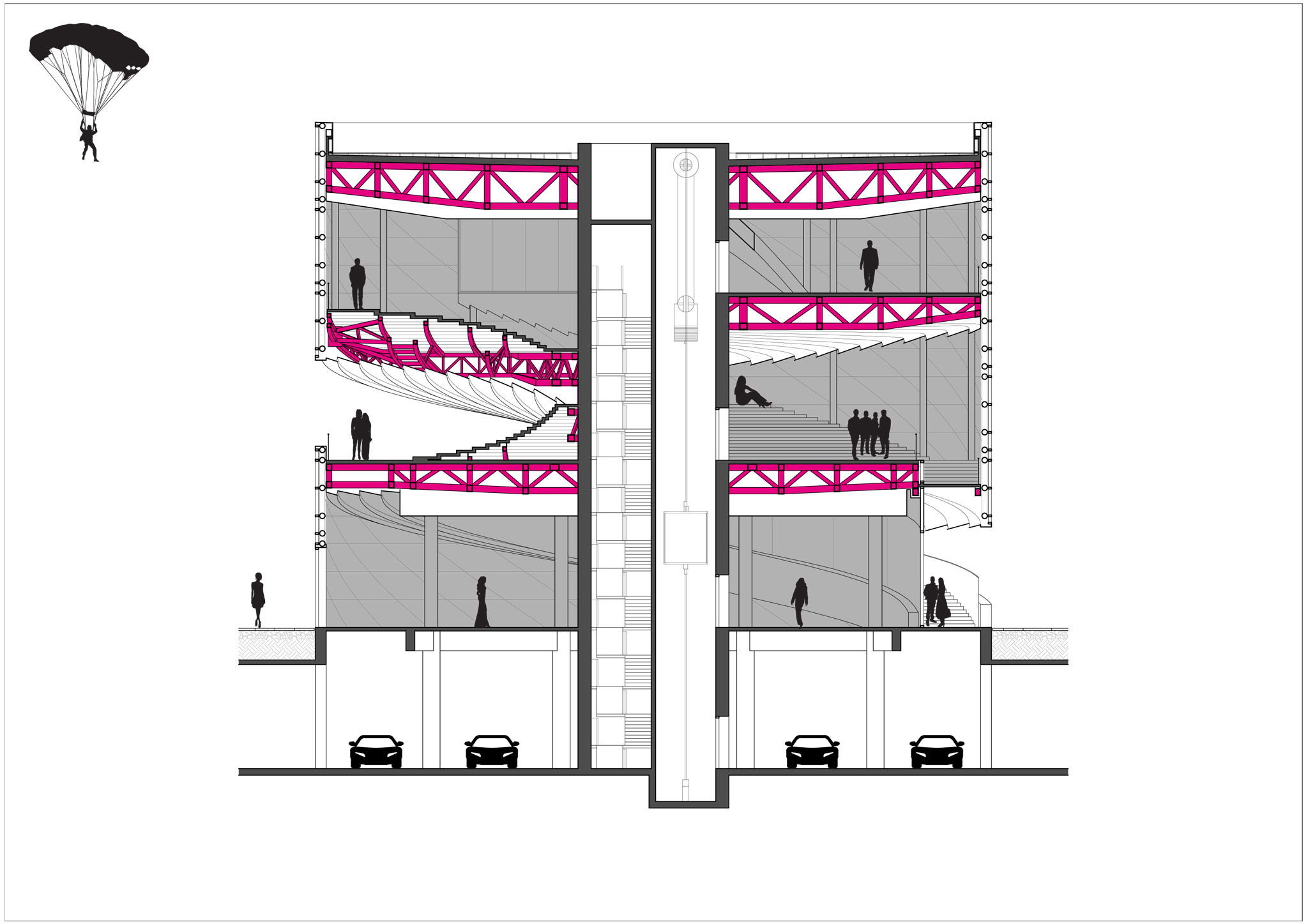

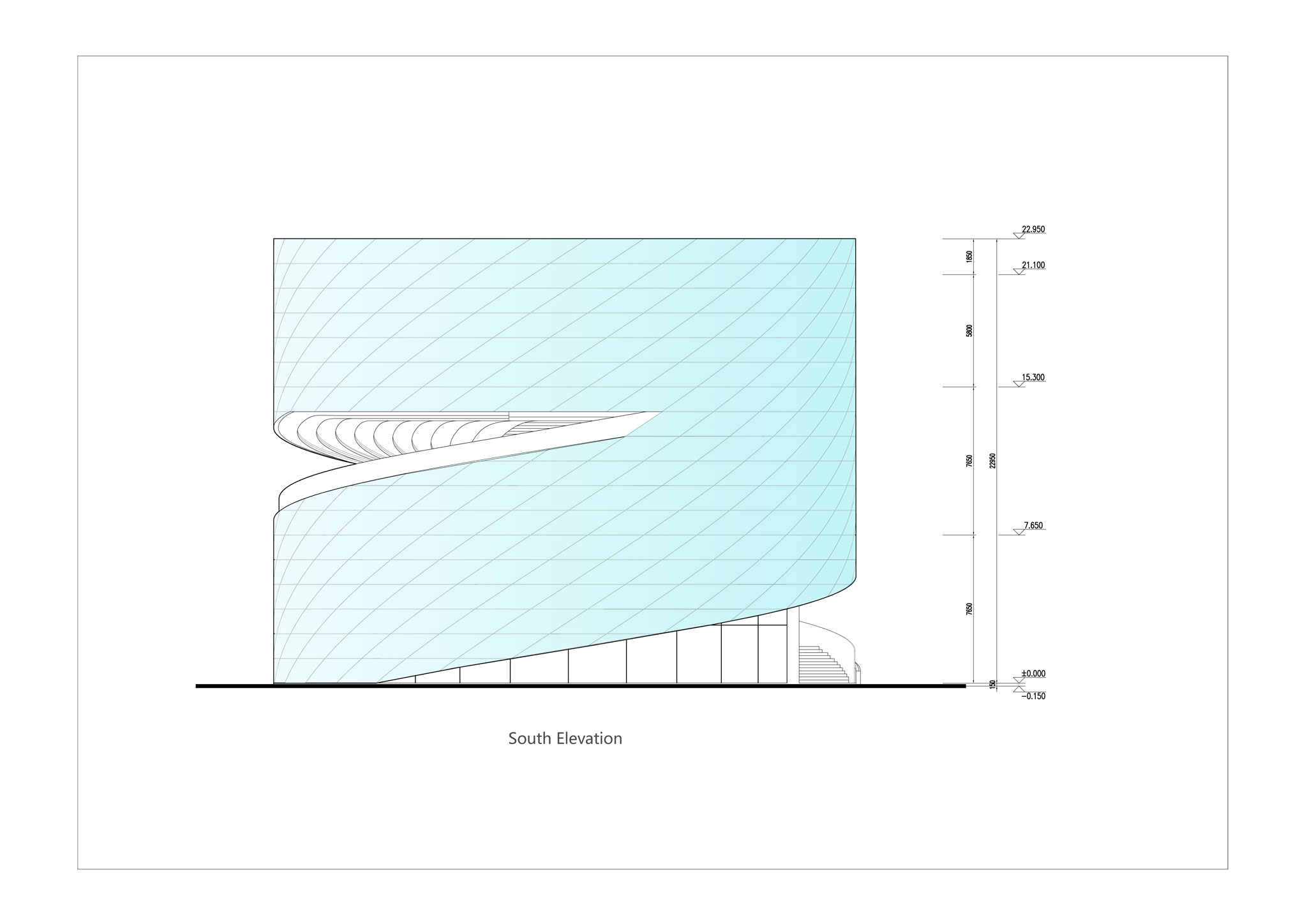

Sección. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Cortesía de Studio ATAH
Sección. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Cortesía de Studio ATAH
Sección. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Cortesía de Studio ATAH

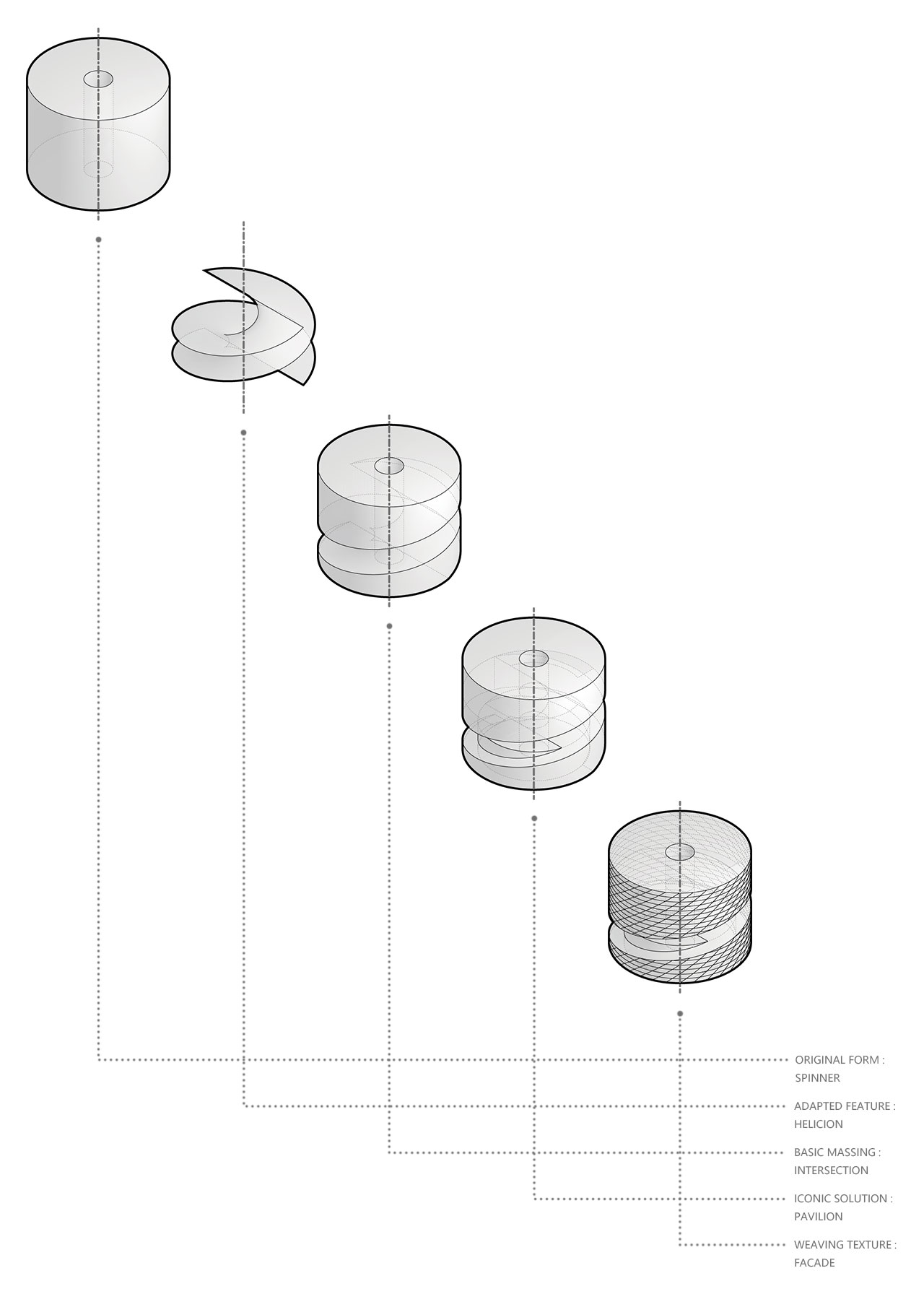

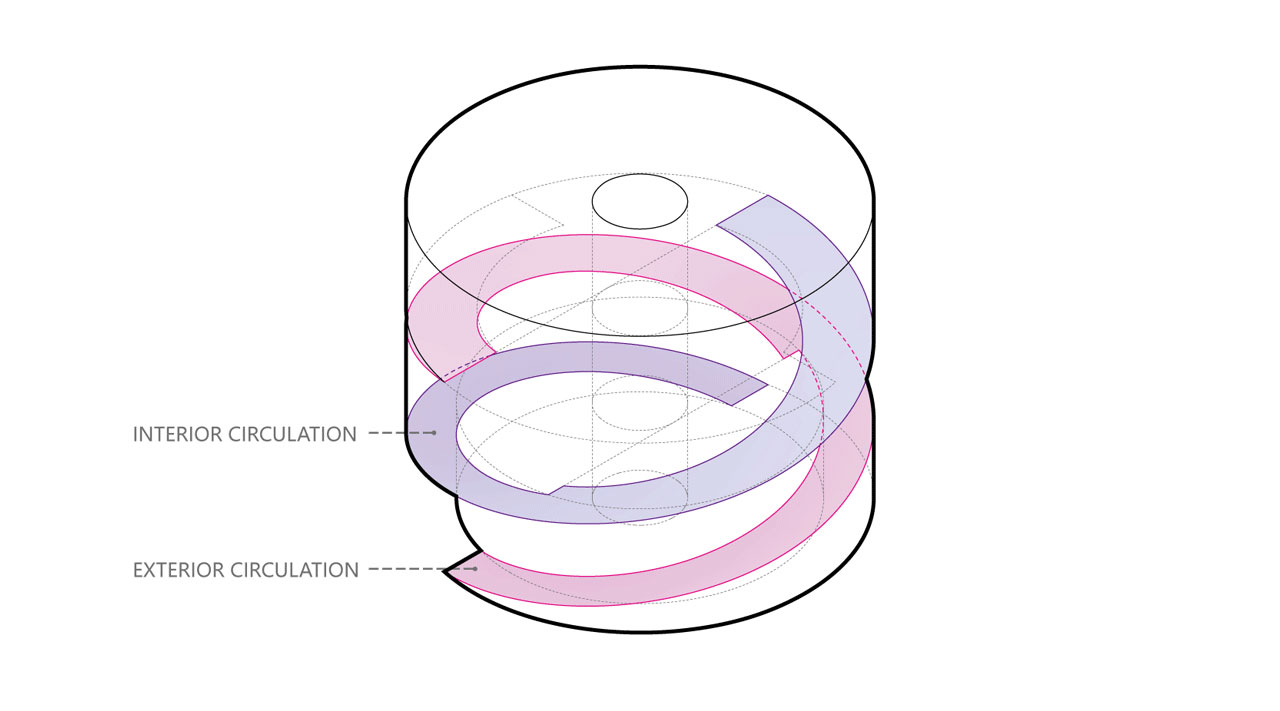

Diagrama. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Cortesía de Studio ATAH
Diagrama. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Cortesía de Studio ATAH
Diagrama. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Cortesía de Studio ATAH
Modelo 3D de la estructura. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Cortesía de Studio ATAHD Model structure. Heli-stage, the new epicenter of the CTC commercial complex by Studio ATAH. Courtesy by Studio ATAH

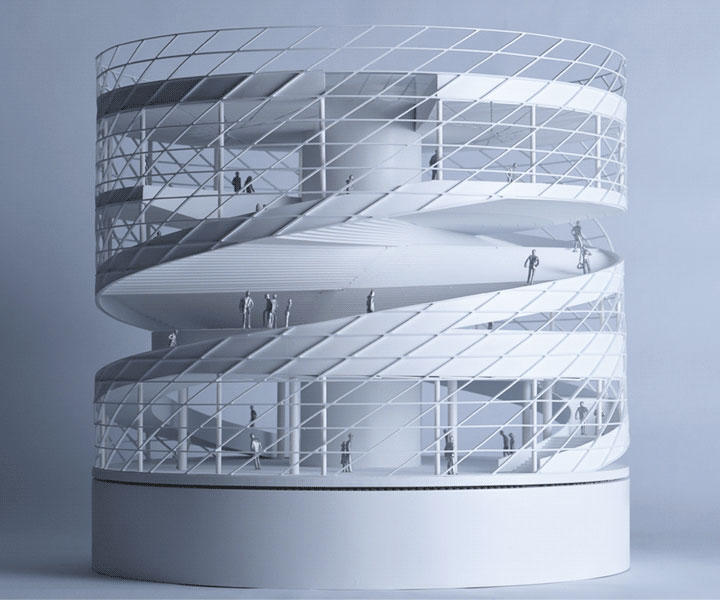

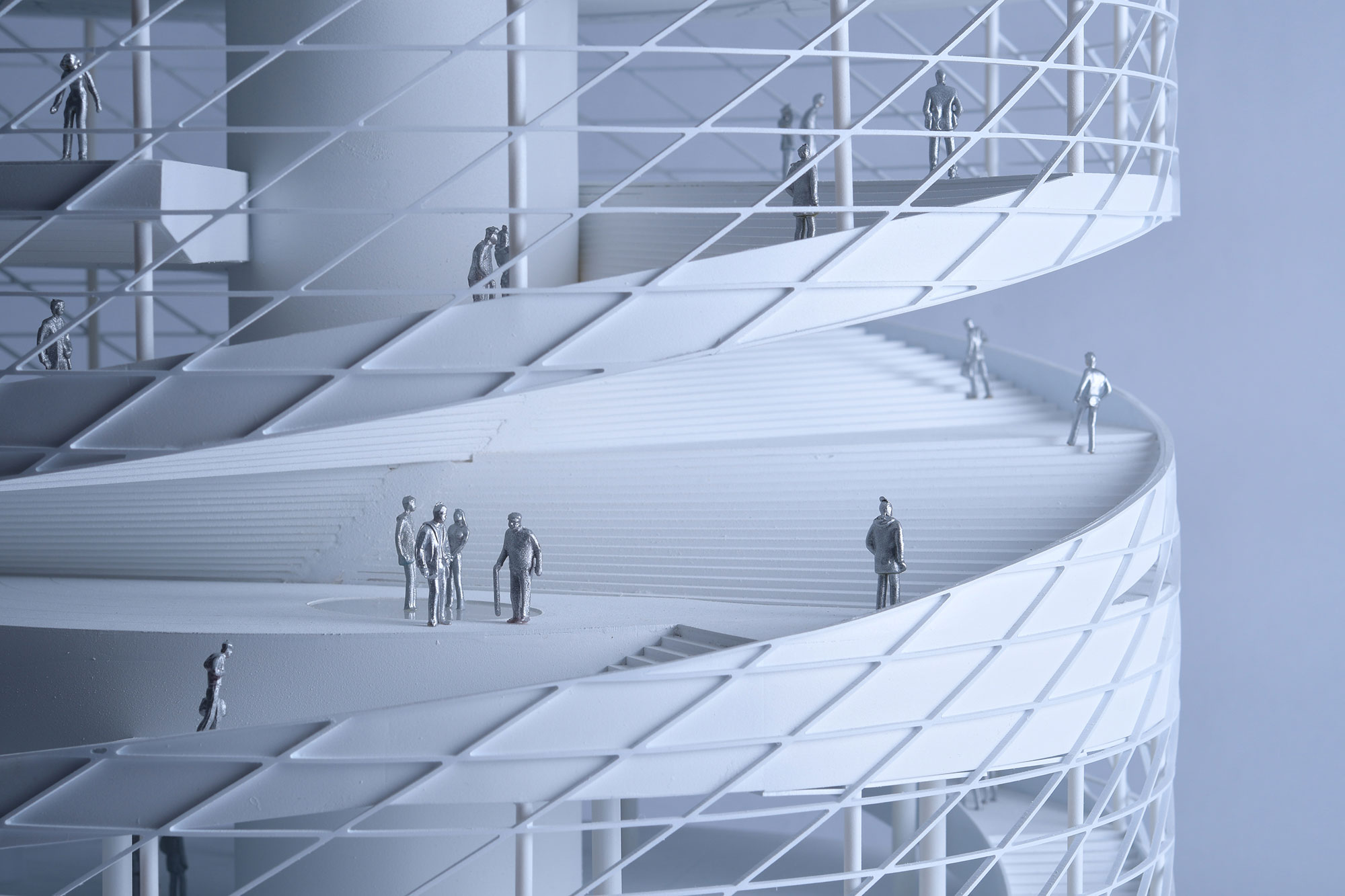

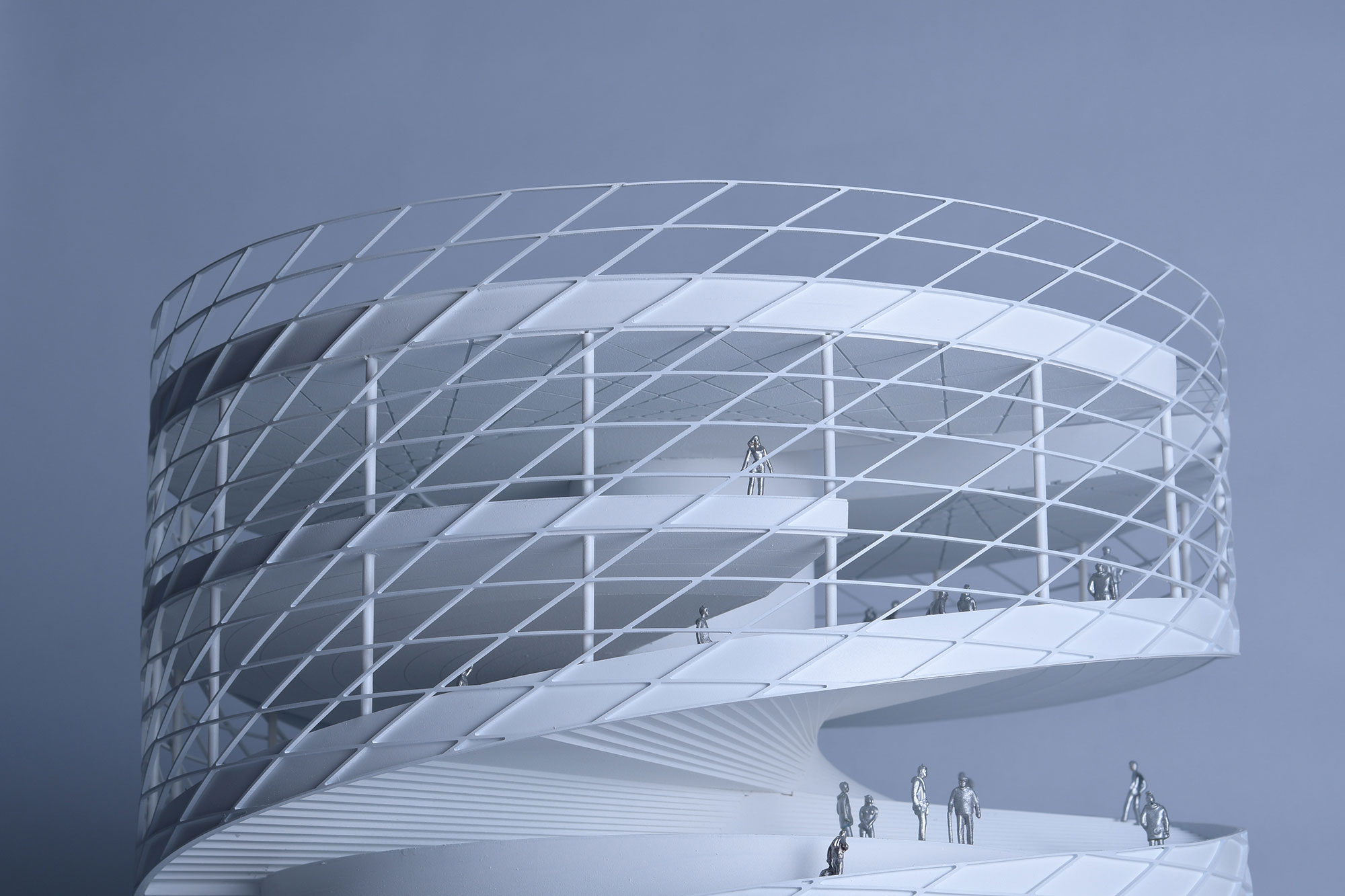

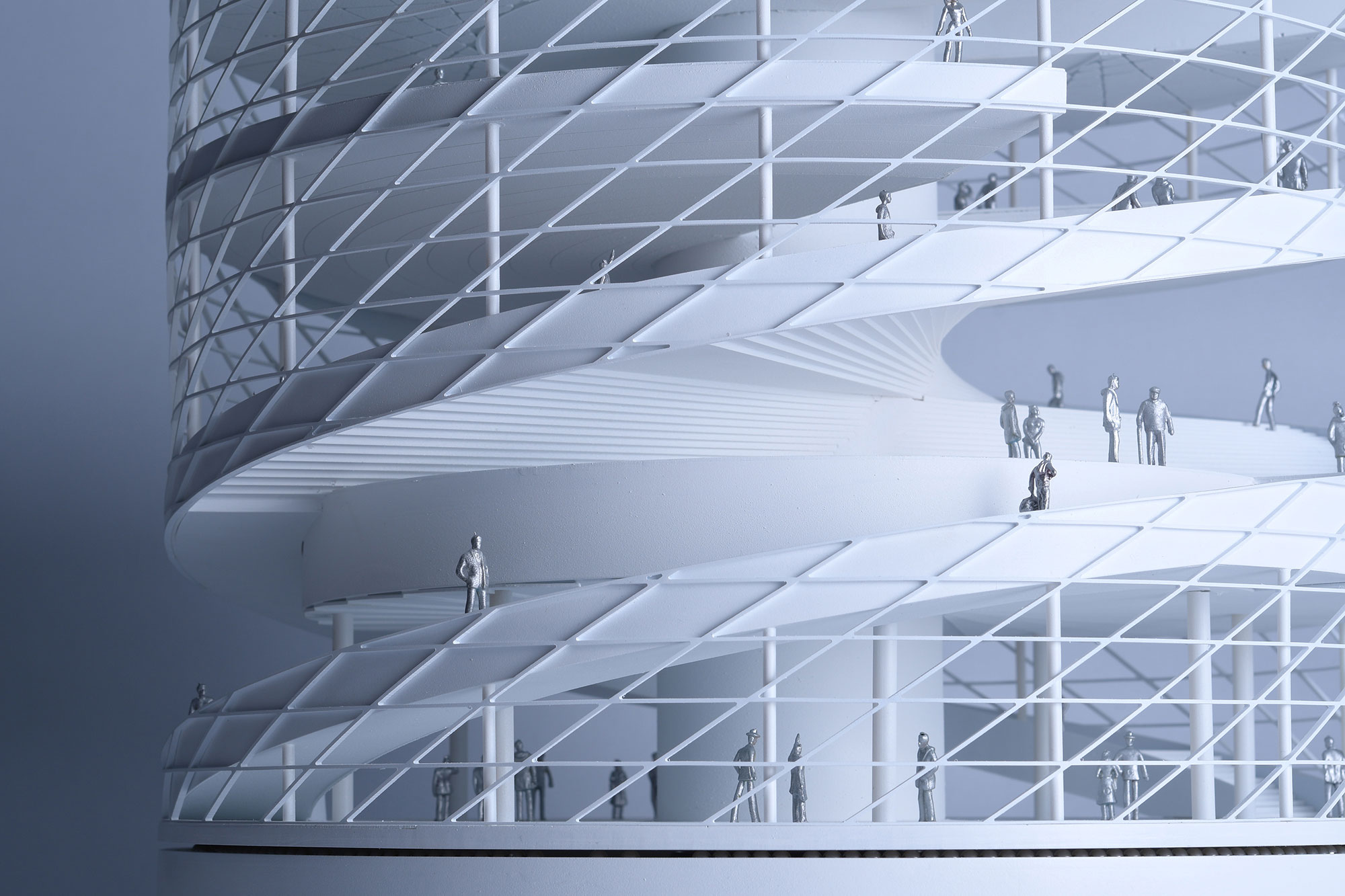

Maqueta. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Fotografía por Shiromio
Maqueta. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Fotografía por Shiromio
Maqueta. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Fotografía por Shiromio
Maqueta. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Fotografía por Shiromio
Maqueta. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Fotografía por Shiromio
Maqueta. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Fotografía por Shiromio
Maqueta. Heli-stage, el nuevo epicentro del complejo comercial CTC por Studio ATAH. Fotografía por Shiromio
El Heli-stage del CTC por Studio ATAH es el epicentro del complejo comercial y está localizado correspondientemente en la entrada principal del proyecto, centro simbólico de todo el proyecto. Debido a los antecedentes del proyecto, una estructura única con su propio lenguaje de diseño propone fusionar las diversas atracciones comerciales con una explosión artística.
Descripción del proyecto por Studio ATAH
El concepto de diseño involucra una forma espiral, borrando el límite entre los pisos, conectando el espacio exterior con el interior, creando un espacio de exhibición continuo. Para lograr tal efecto visual, una red geométrica se funde en una superficie helicoidal. Uno se transportará a través de jardines interiores y exteriores a través de la escalera de acceso sin ser consciente de la transición debido al efecto borroso de los pisos. Durante una presentación, los artistas parecen estar caminando hacia el centro del escenario a través de una lenta escalera giratoria.
Estructuralmente, el diseño adopta una relación núcleo-tubo:
1. La estructura principal es el núcleo de acero en el centro, que alberga un pozo de aire central y un ascensor.
2. La geometría cambiante de la escalera desde el primer piso hasta el tercer piso es directamente tangencial al núcleo de acero estructural, mientras que los elementos de acero horizontales sobresalen para sostener la parte superior del arco.
3. El espacio del entramado, en combinación con un cable suspendido en la periferia de su propia superficie, crea un espacio libre de pilares en la horizontal.
4. Los espacios sobrantes en su interior se utilizan para contener servicios y equipos de construcción.
En resumen, el diseño estructural adopta la naturaleza subversiva de una Cinta de Moebius.
Con el fin de fortalecer aún más el concepto de morfología, las unidades de doble acristalamiento curvado de baja emisividad triangular conforman el muro cortina exterior (3m por 2.3m por 1.6m de tamaño), envolviendo su fachada cilíndrica. La fachada dentro del vacío central consiste en una sola unidad modular. Como el proyecto es un diseño orientado al transporte que se encuentra muy cerca del tren de alta velocidad, es fácilmente accesible desde otras ciudades. El desarrollador tiene planes para hacer que Heli-stage sea el núcleo de visualización de todo el CTC. Como tal, una pared de proyección exhibe características del proyecto, transformando el centro en un faro brillante entre la oscuridad; y una fortaleza de hielo en invierno.
El diseño interior adopta el concepto de tejido, utilizando elementos de diseño abstracto como la rueca. Al ingresar, los visitantes se sumergen en la extravagancia arquitectónica del movimiento giratorio, difuso y entrelazado, que celebra el espacio. Esto se acentúa por su diseño interior, siguiendo el proceso de producción textil, así como por la cultura textil local en mente. Con la planificación adecuada del hardware y el software del edificio, se prevé que el proyecto sea más sostenible que otros constructos nuevos en su época.
Curiosamente, como un estudio de diseño diversificado, lanzamos conjuntamente un colgante de edición limitada basado en el proyecto en colaboración con un diseñador de joyas. Popular entre clientes y amantes de la moda, el pedante refleja la integración del diseño en la vida desde otra perspectiva.
Más información
Arquitectos
Studio ATAH
Arquitectos jefes
Guang Xu; Lilas Dandan Wang
Equipo de diseño
Ji Zhongxia; He Fan; Zhang Dejun; Yang Zhenqin; Geng Lingxiang
Situación
Shaoxing, Zhejiang, China
Área
2400 m²
Fechas
Año de proyecto.-2018
Cliente
Office of CTC Development
Diseño de interiores
ATAH (Concept); Shanghai Kuanchuang (design and construction)
Diseño de sistema de signos
ATAH (All Phase)
Colaboración
MADA s.p.a.m.
LDI
Tongchuang Engneering Design Co.; Institute of Shanghai Architectural Design and Research Co., Ltd
Consultor de muro cortina
Baoye Group
Fotografía
Shiromio
Joyería
iRiffle
Guang Xu, Lilas Wang. Studio ATAH
Guang Xu. Fundador, arquitecto jefe. Asociado AIA, LEED AP / BD + C
Guang Xu, nacido en Nanjing. Recibió una Máster en Arquitectura en la Universidad del Sur de California y una Licenciatura en Arquitectura en la Universidad del Sudeste. Antes de ATAH, Guang mantuvo su práctica de arquitectura tanto en Los Ángeles como en Shanghai, incluyendo a Michael Maltzan Architecture y Aedes como arquitecto de proyectos.
Lilas Wang. Fundadora, arquitecta jefe. Asociada AIA
Lilas Wang, nacida en Beijing. Posee un Máster en Arquitectura de UCLA y UIUC. Antes de ATAH, Lilas mantuvo la práctica de la arquitectura en muchas oficinas conocidas, incluidas Fr-EE Architecture, Michael Maltzan Architecture y RTKL International.
