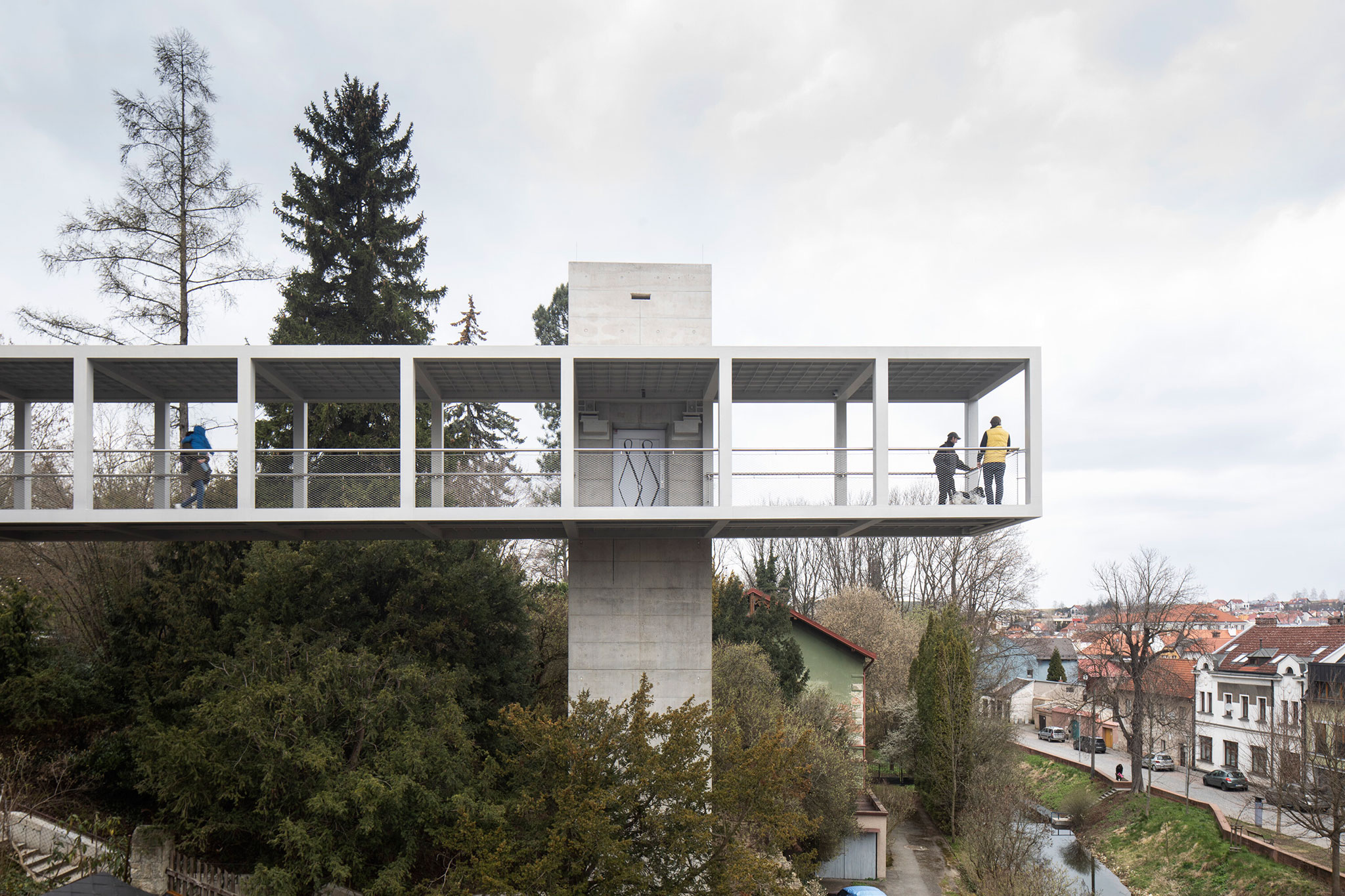

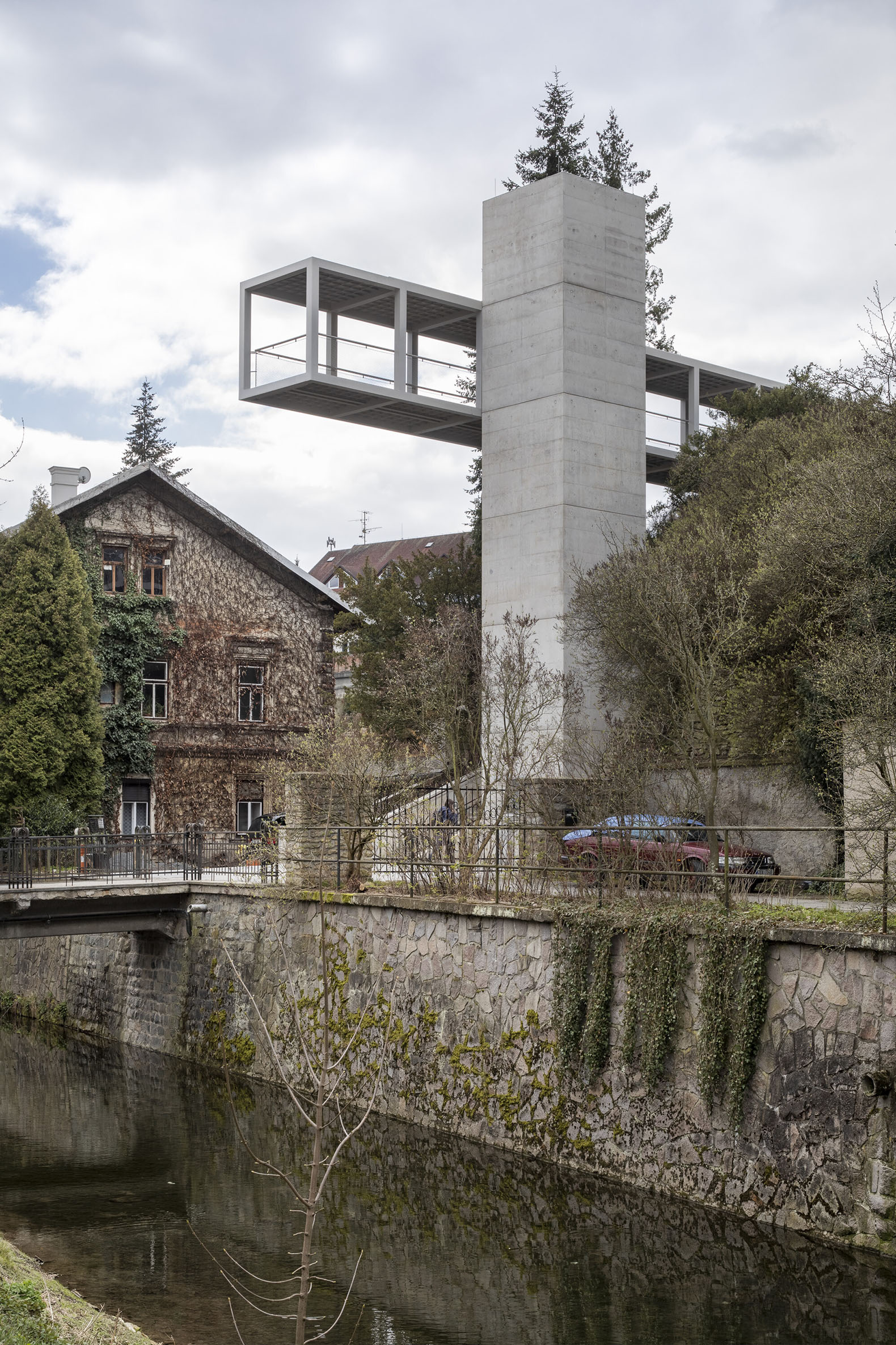

La estructura esta formada por una viga continua creada con dos vigas Vierendeel conectadas por vigas transversales. Sus dos vanos, que se apoyan en diferentes elementos de hormigón, tienen como soporte principal la torre de hormigón donde se aloja el ascensor. El puente prolonga uno de sus extremos con un voladizo que sirve de mirador sobre el casco antiguo de la ciudad.
Pasarela en Litomyšl por Ehl & Koumar Architekti. Fotografía por Tomáš Souček.
Descripción del proyecto por Ehl & Koumar Architekti

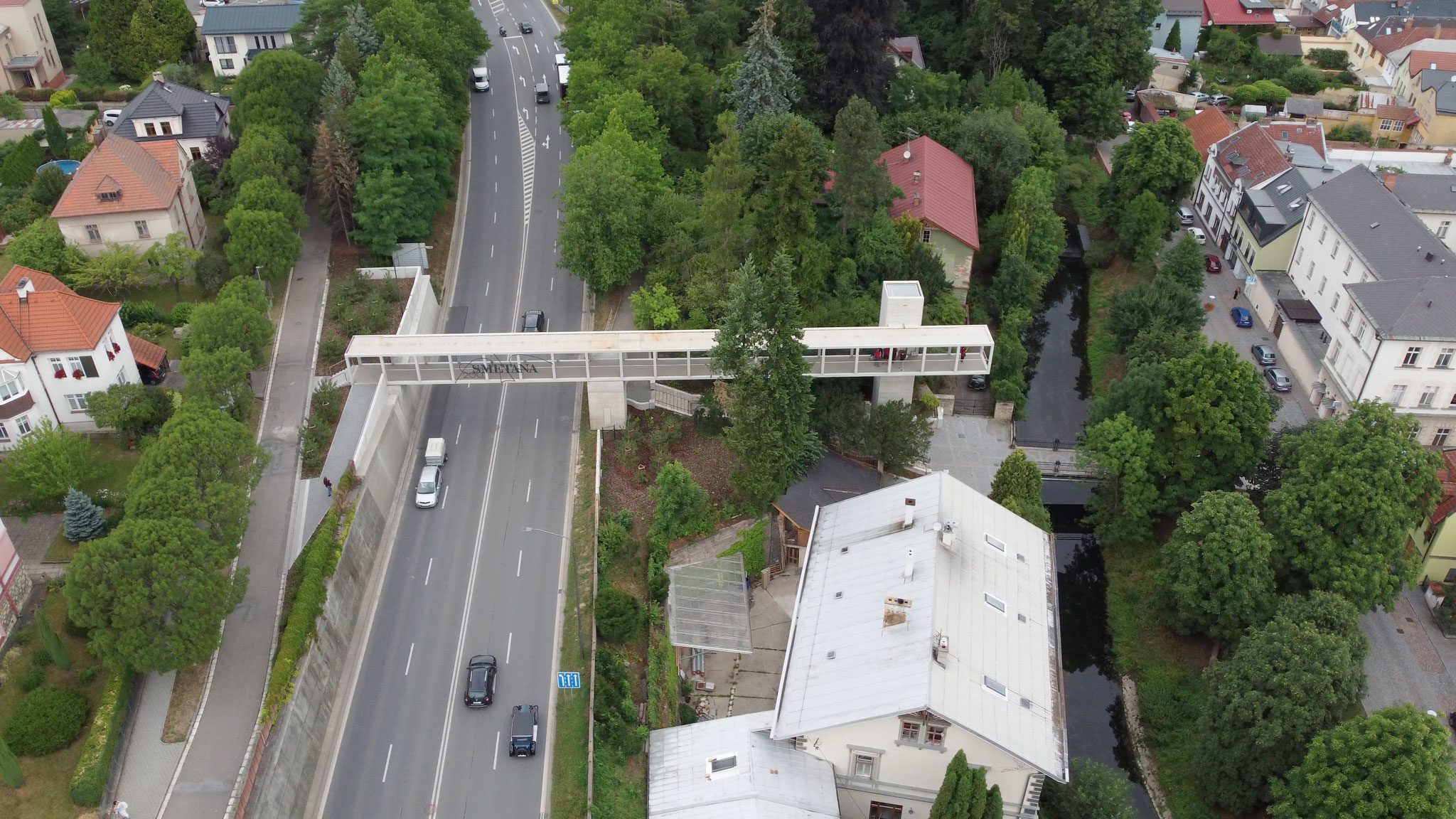

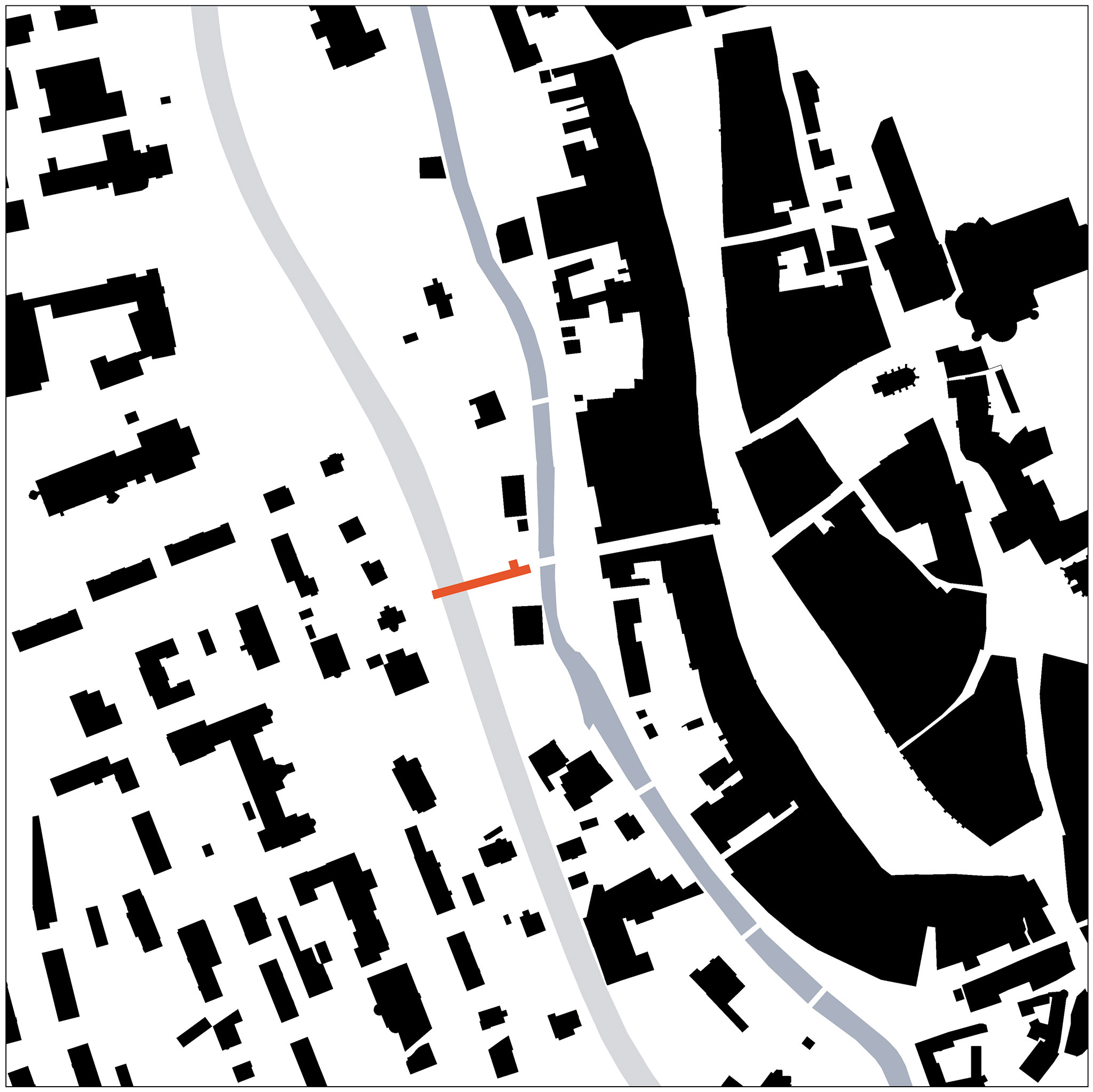

La nueva pasarela con ascensor, que sustituye al paso elevado original de 1981, proporciona un acceso peatonal sin barreras desde la Oficina Municipal al centro de la ciudad y mejora la ruta a través de la transitada autopista I/35.

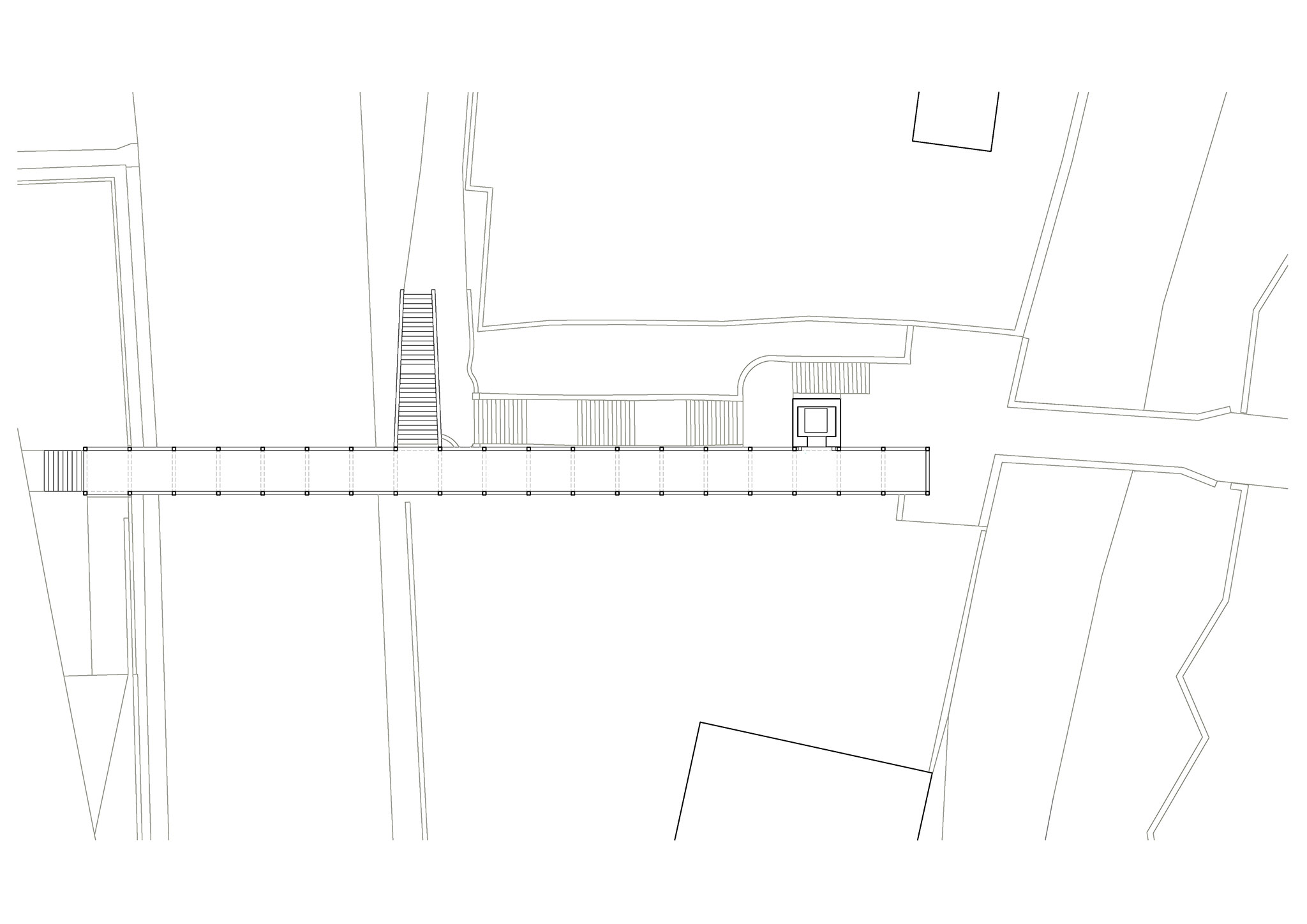

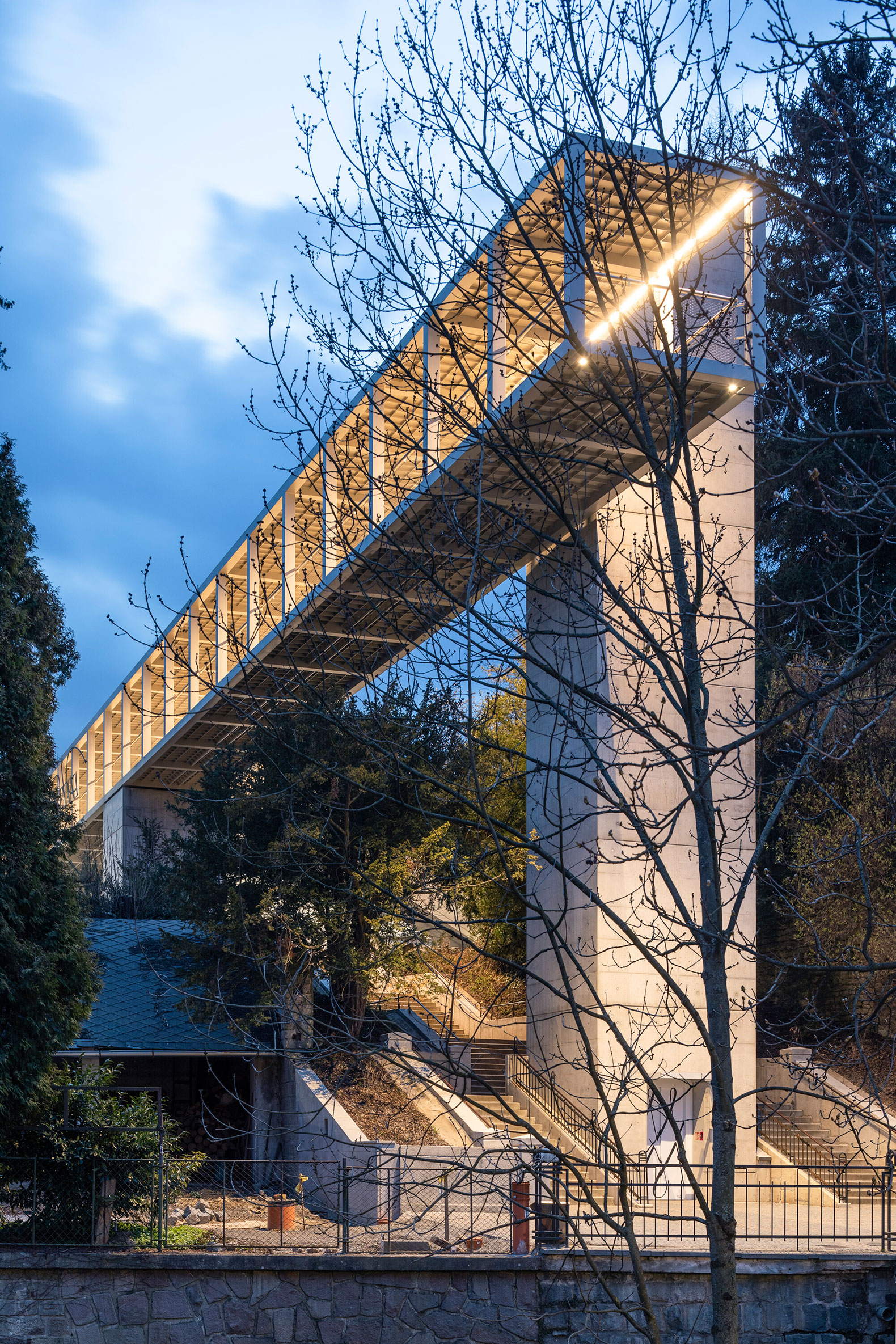

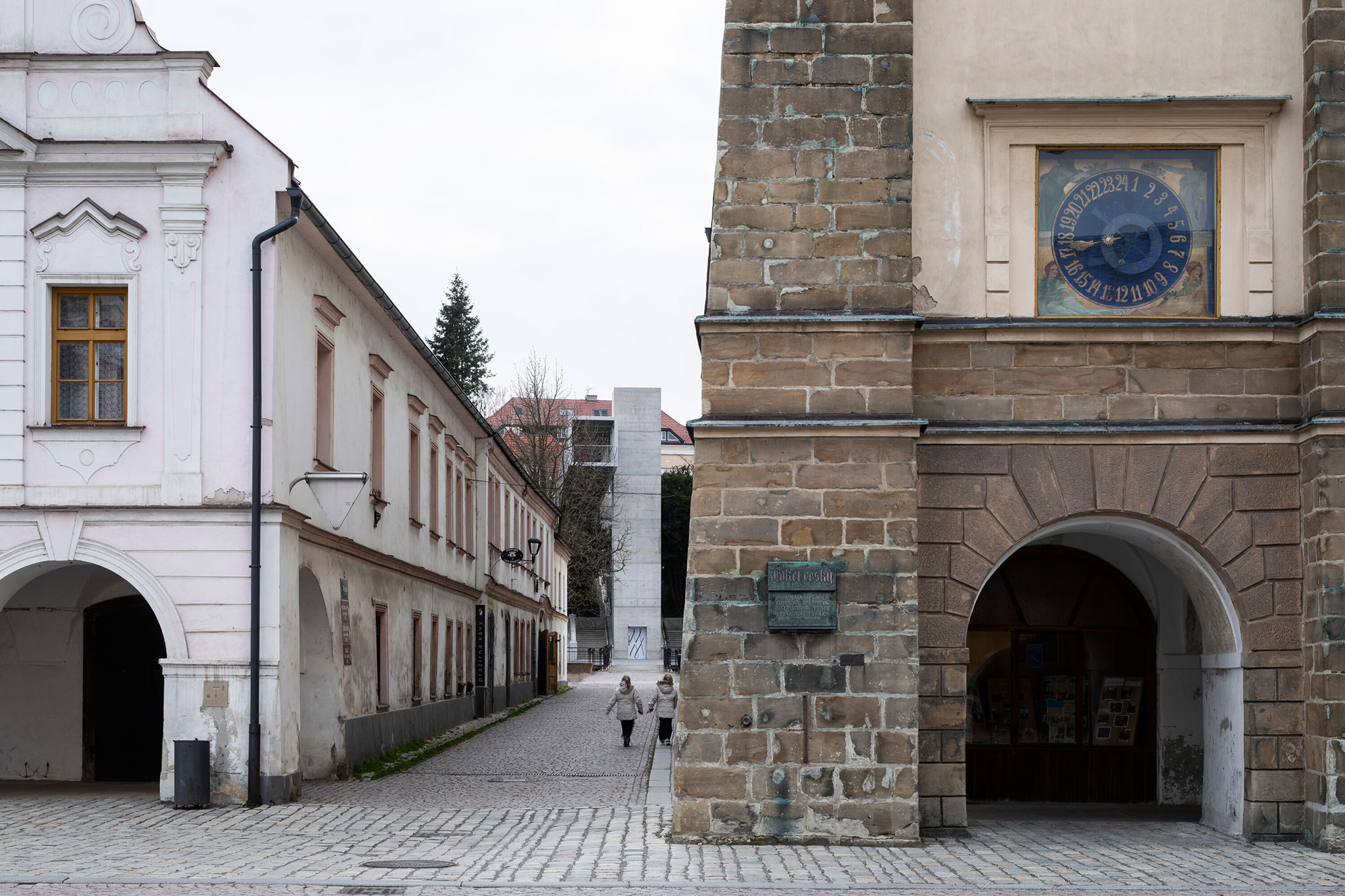

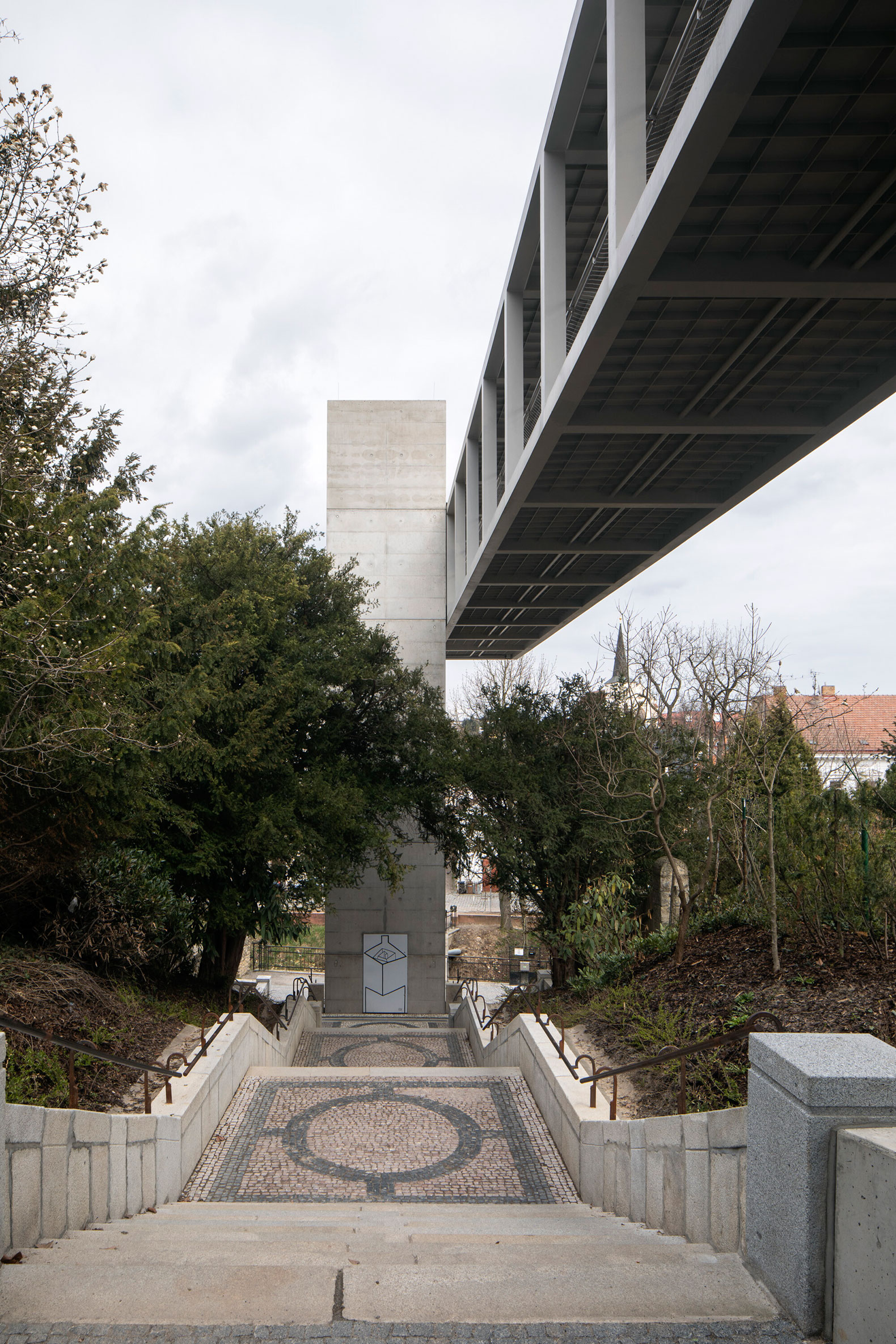

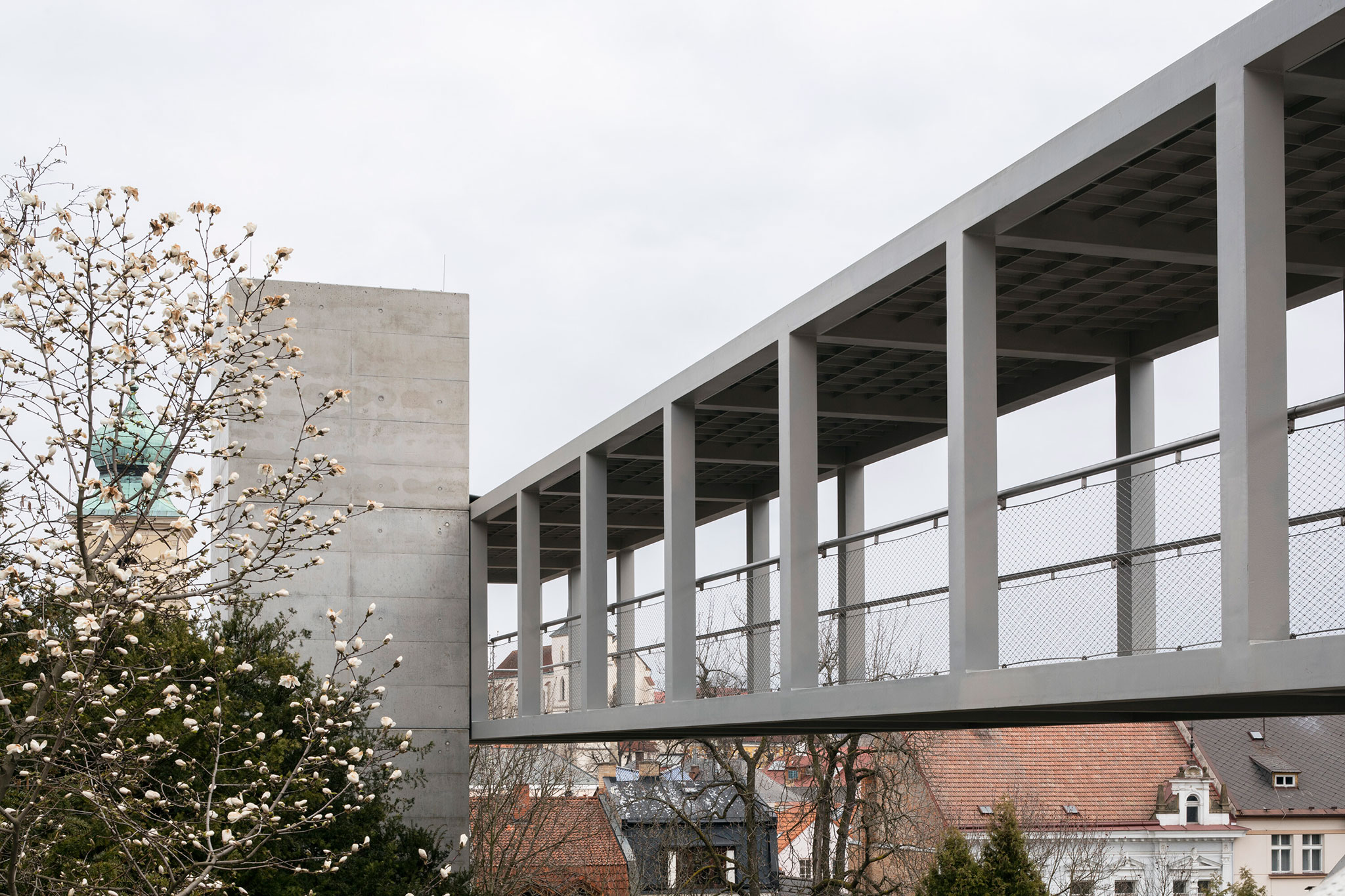

La sutil estructura de acero está sostenida por enormes pilares de hormigón visto. La torre del ascensor se ubica en el eje de la escalera original hacia el centro histórico y sostiene la estructura del puente. La torre crea un nuevo hito visible a través de la calle Ropkova desde la plaza. El pilar central continúa hacia una nueva escalera de hormigón orientada al camino a Smetanův dům. En el acceso occidental, el puente se apoya sobre un estribo en el muro de contención existente.

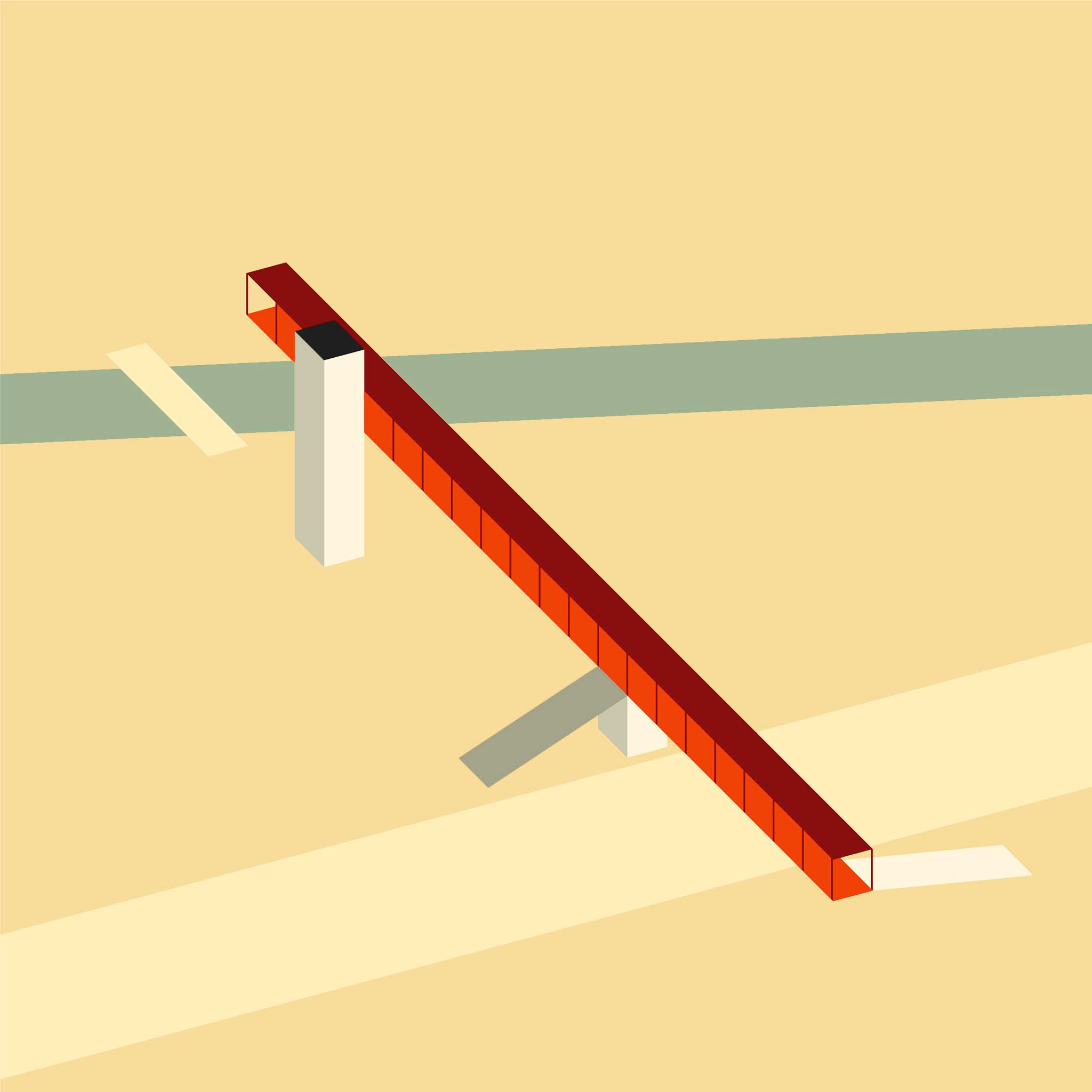

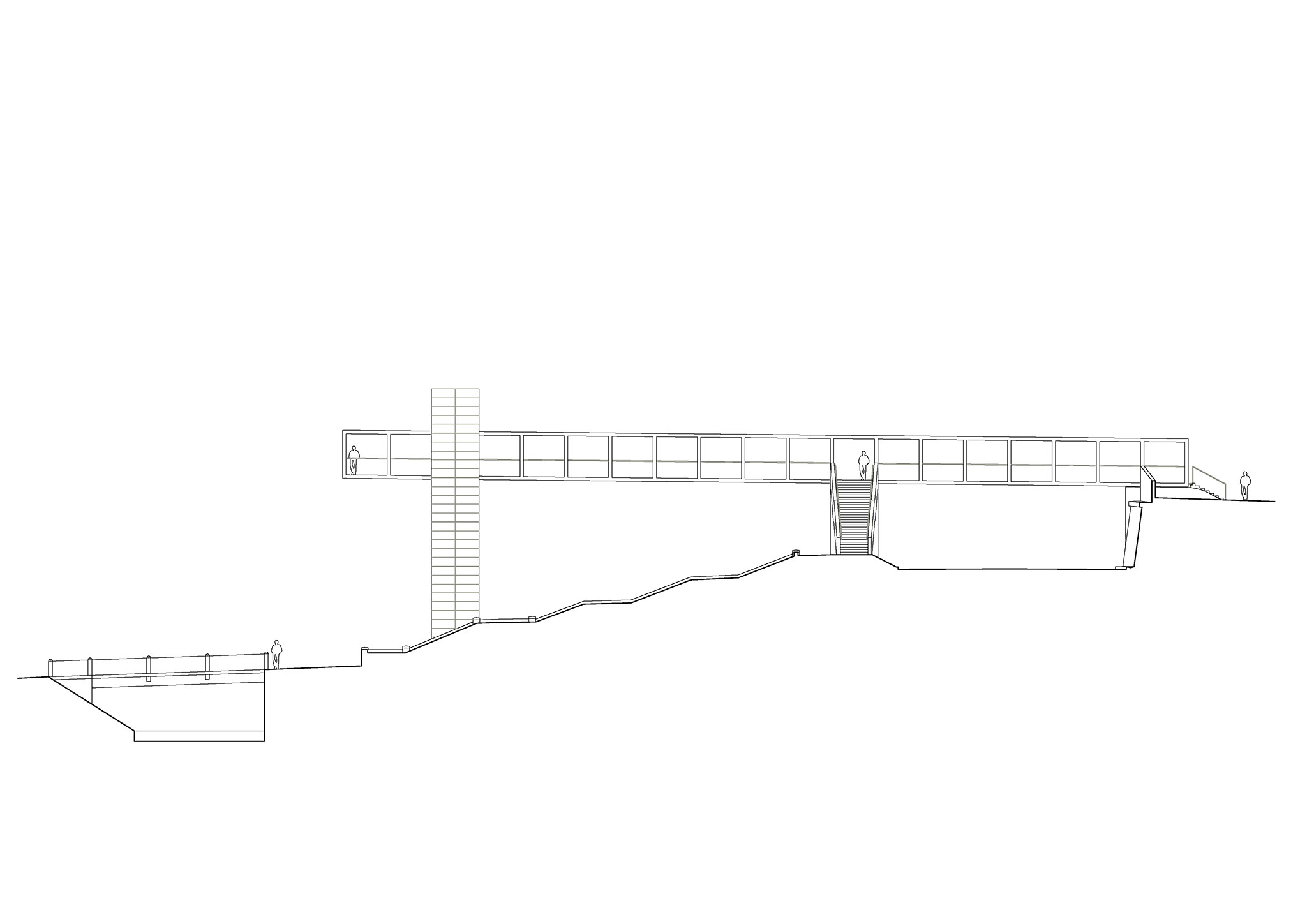

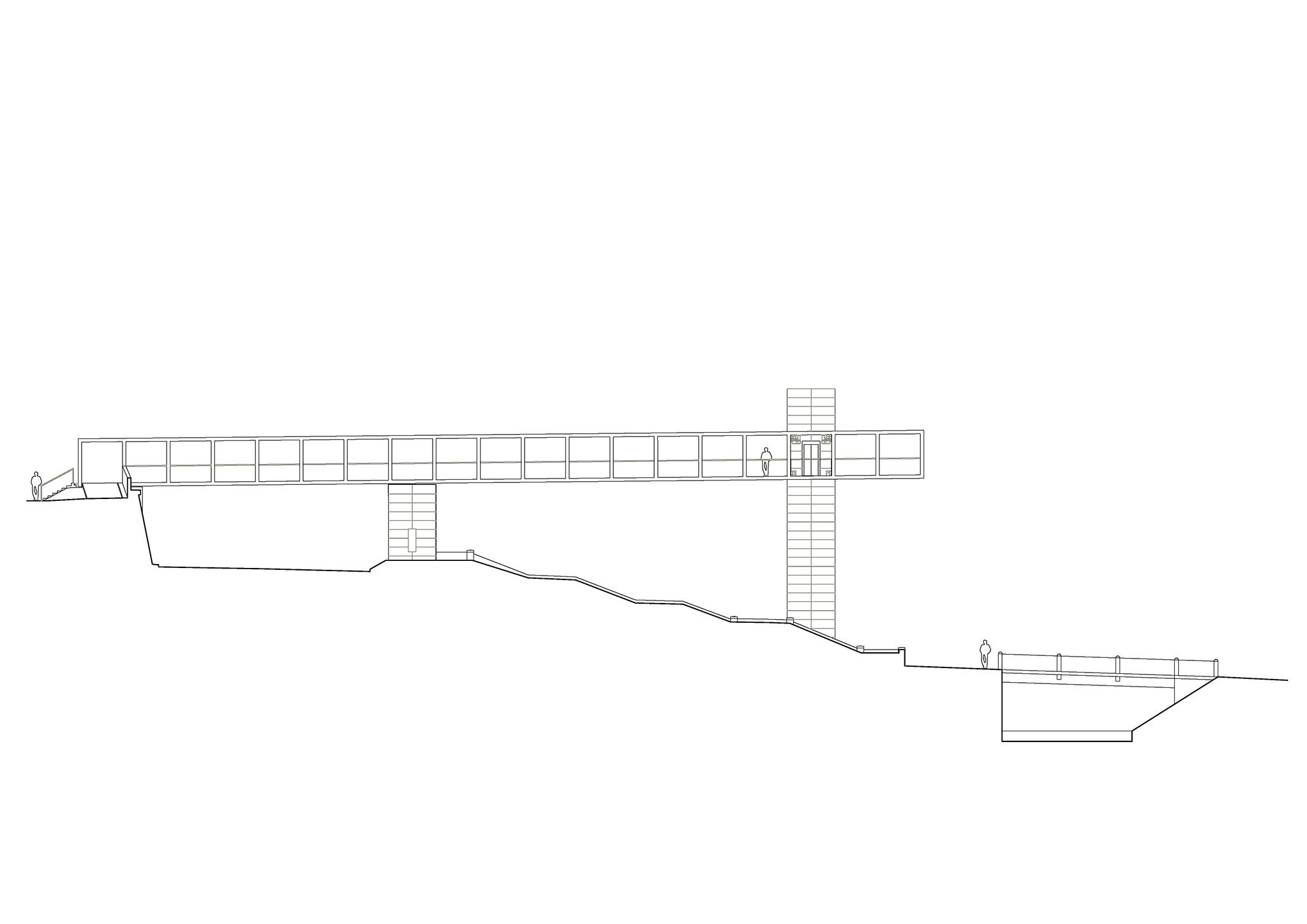

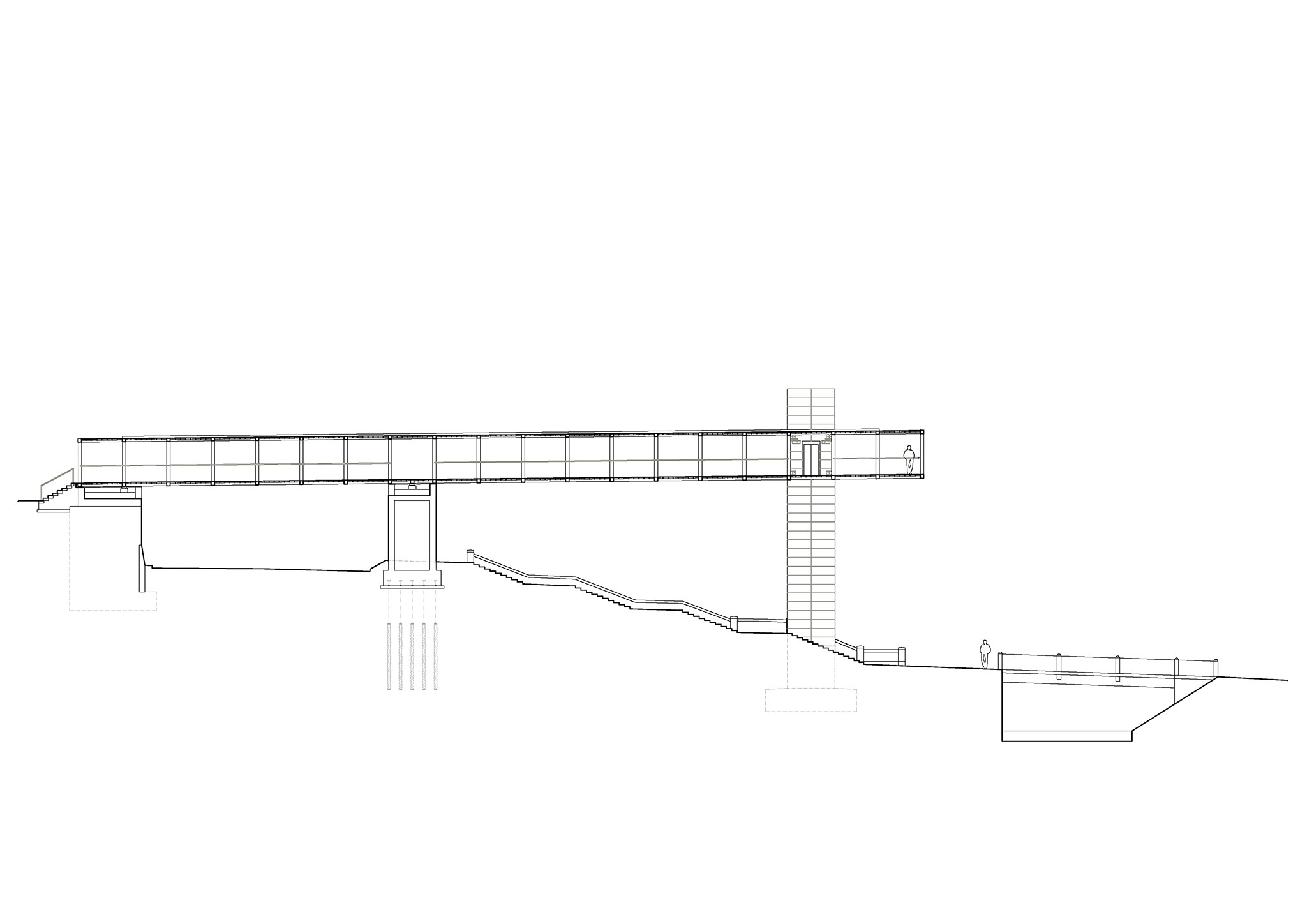

El sistema estructural del puente de acero soldado es una viga continua de dos vanos y extremos en voladizo. La superestructura del puente consta de dos vigas Vierendeel principales conectadas por vigas transversales.

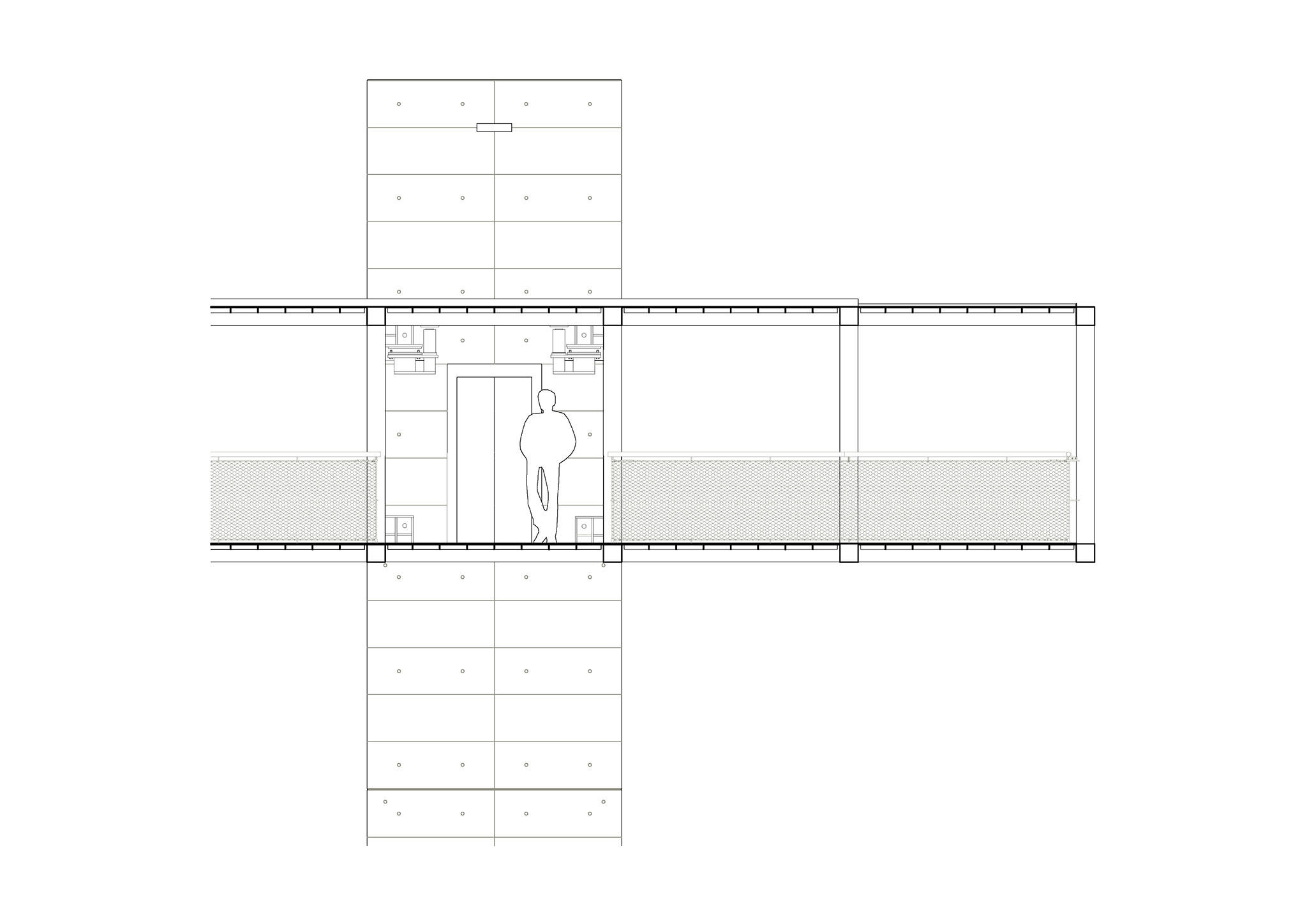

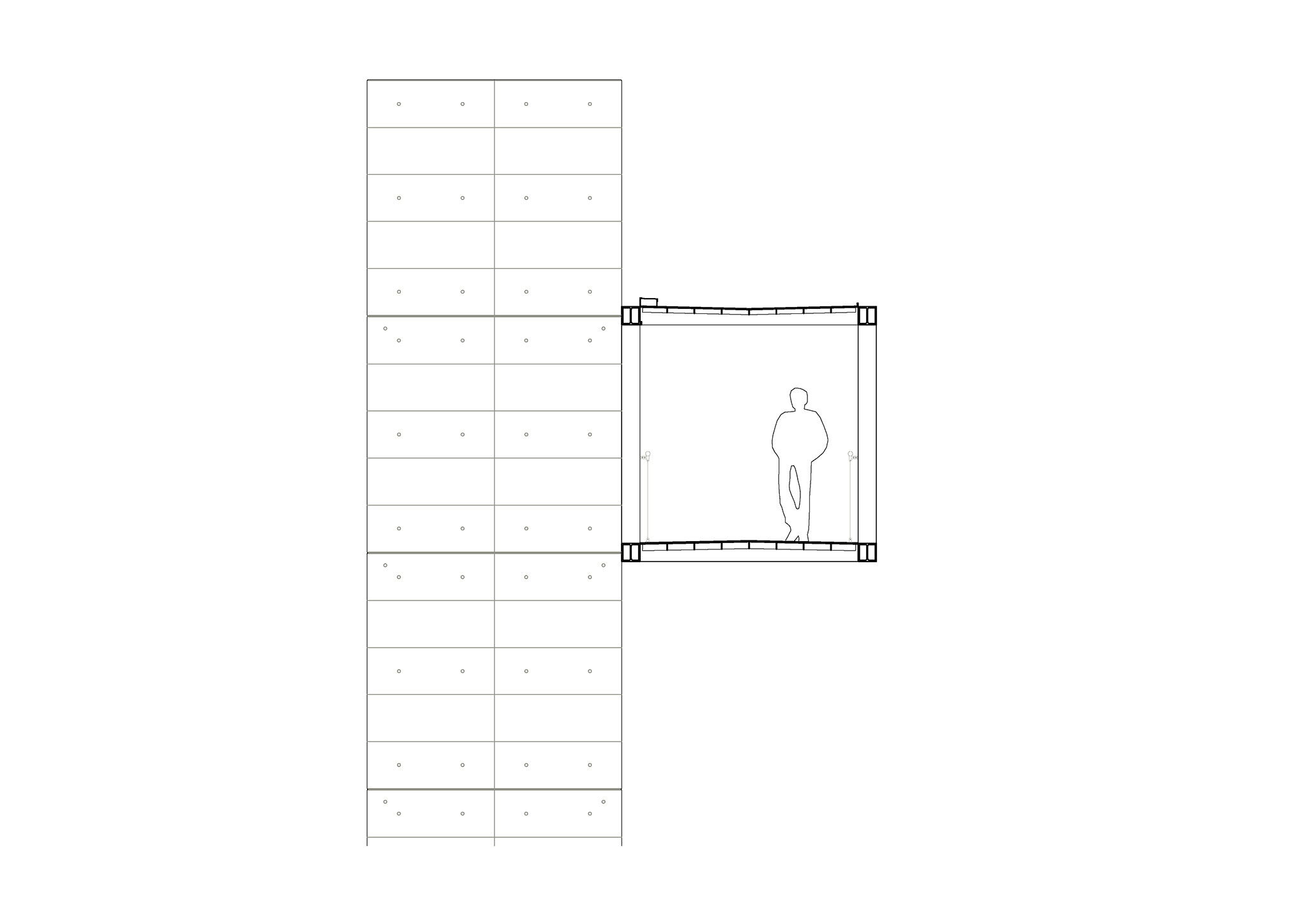

Repitiendo la sección transversal en dirección longitudinal se forma una viga Vierendeel espacial 3D con una placa de cubierta ortotrópica y el techo. El módulo espacial de 3,07 x 3,07 x 3,07 m se repite en las estructuras de hormigón armado.
Pasarela en Litomyšl por Ehl & Koumar Architekti. Fotografía por Tomáš Souček.

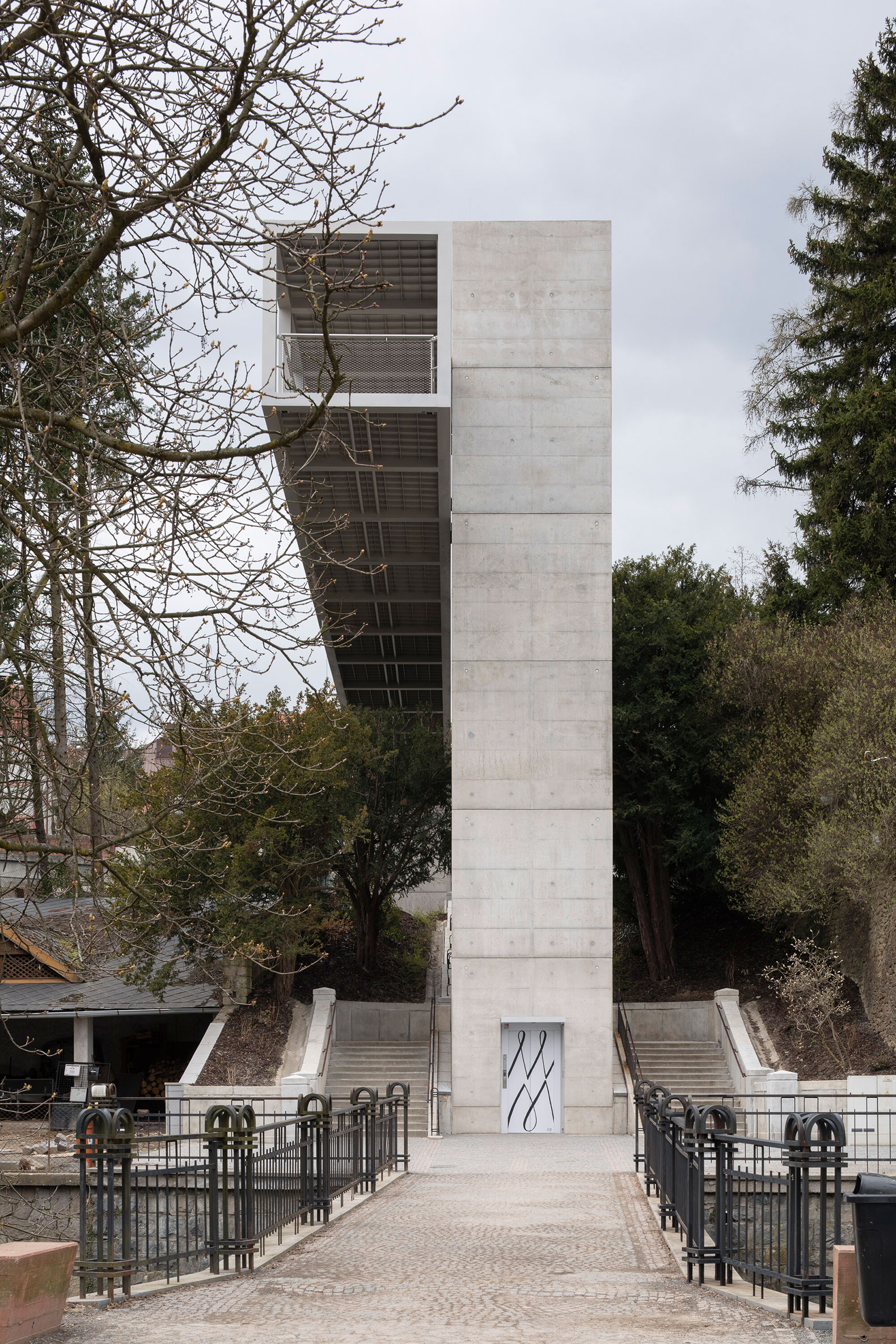

El carácter sencillo de la estructura se ve realzado por los gráficos de Ivana Šrámková en las entradas de los ascensores y en la pared trasera de la torre de ascensores.
La precisión de los bordes de las vigas y la geometría general se logró mediante el uso de vigas HEB y placas soldadas en una sección transversal de 220 x 220 mm.

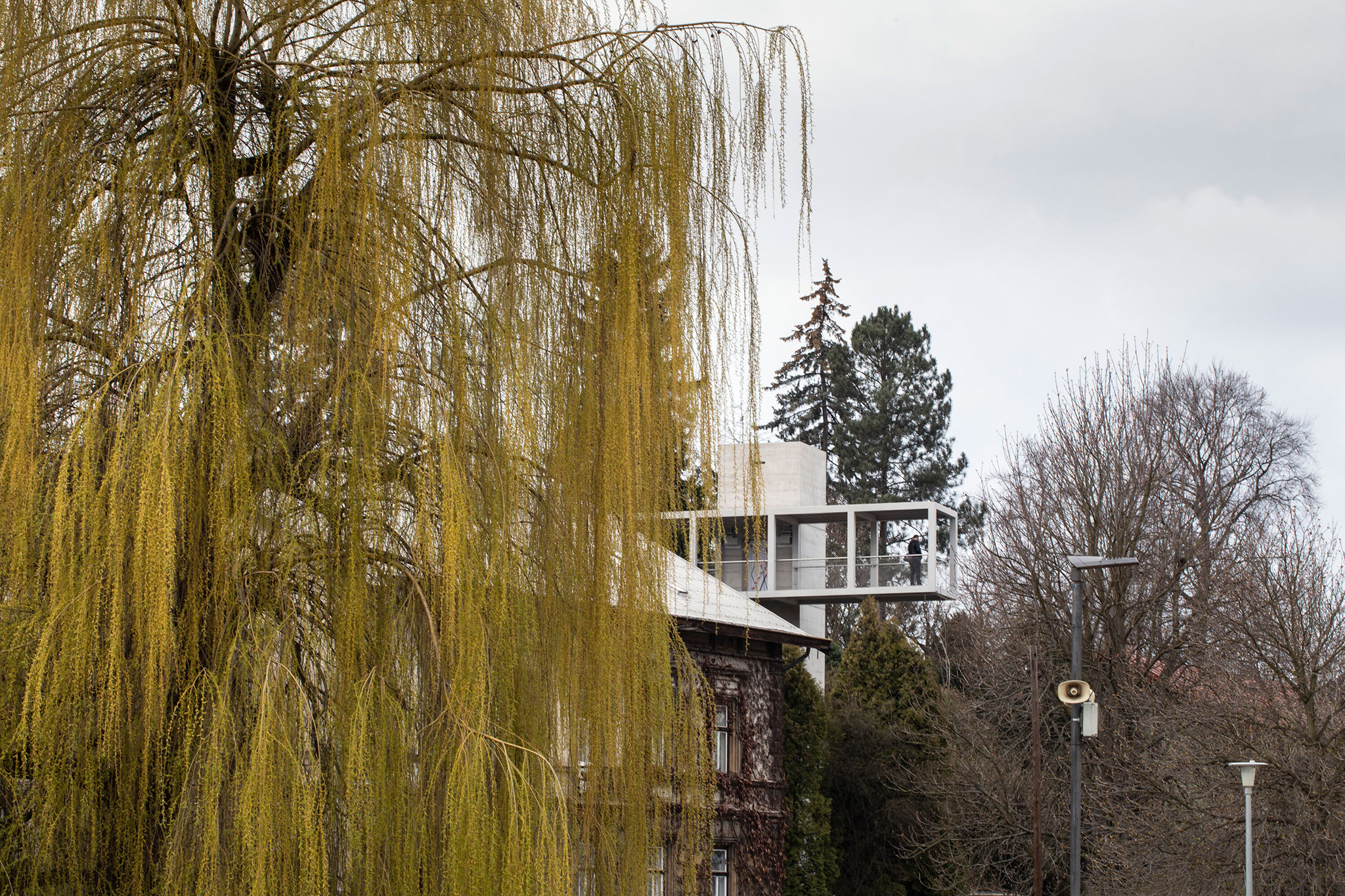

Gracias a la estructura elegida, la pasarela protege contra las inclemencias del tiempo y ofrece una atractiva vista entre las copas de los árboles sobre el río Loučná.

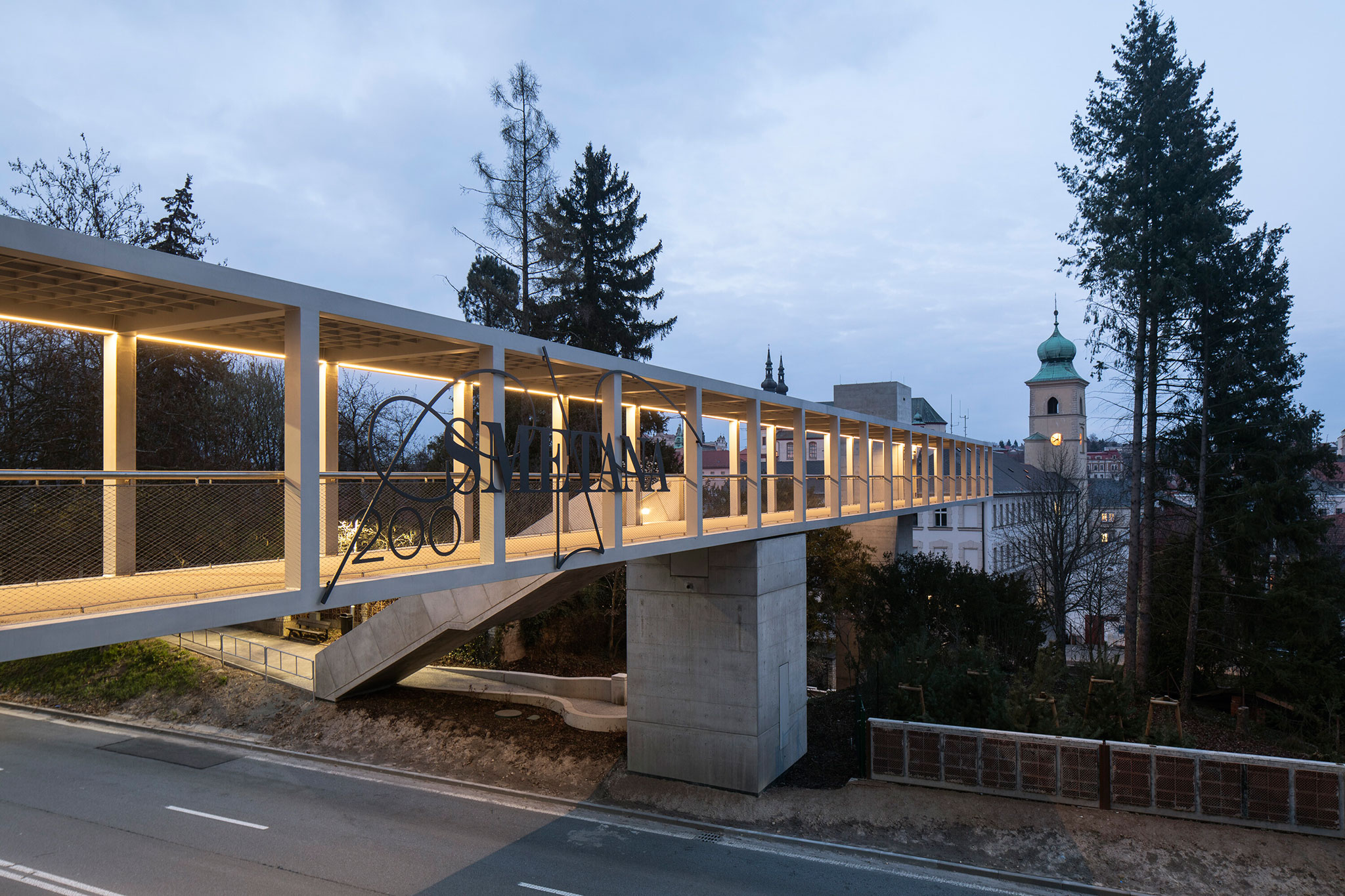

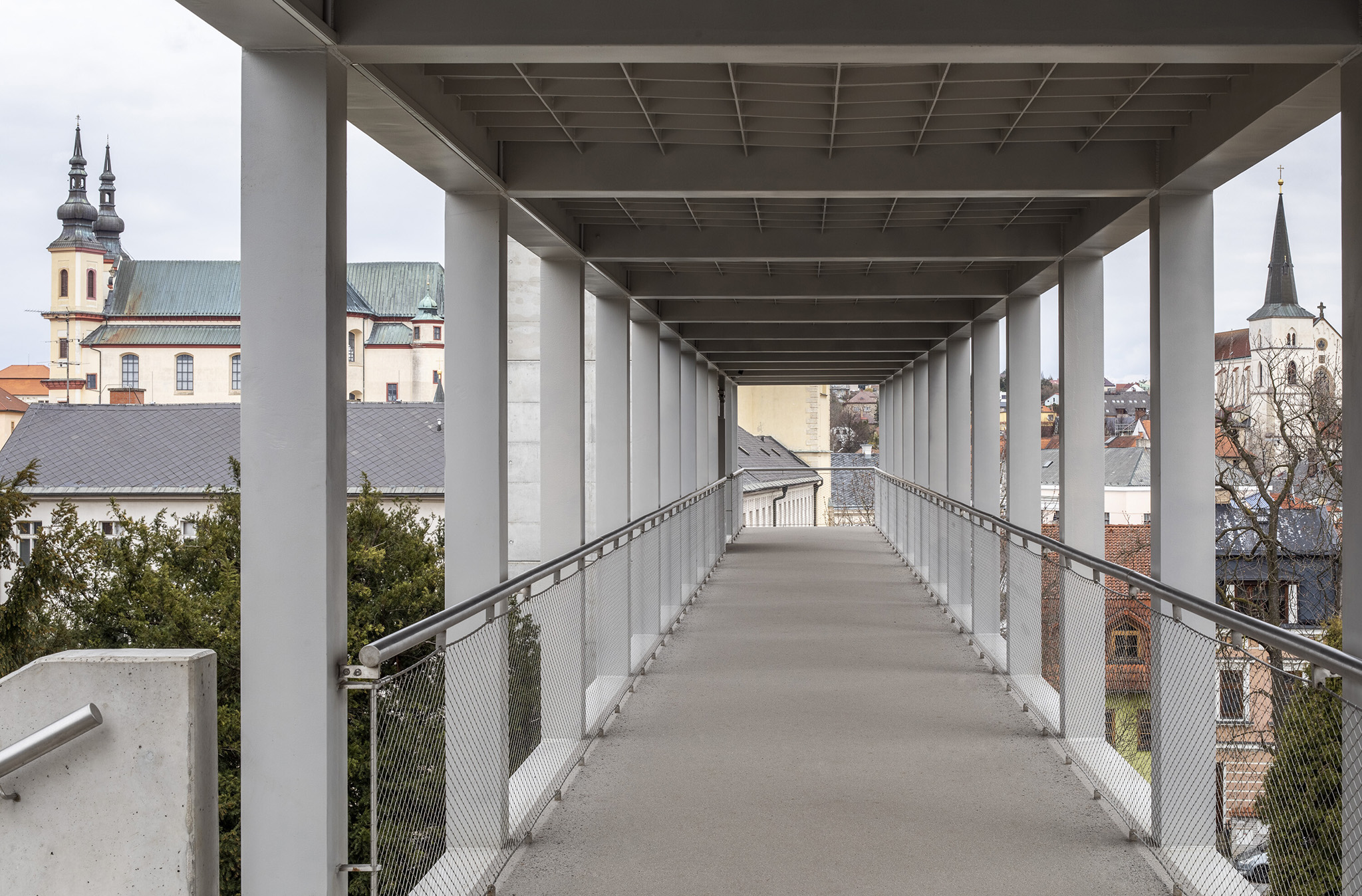

La pasarela cuenta con una barandilla de malla de acero inoxidable y un pasamanos redondo. La iluminación realza el contraste entre la ligera estructura de acero y el hormigón visto.
